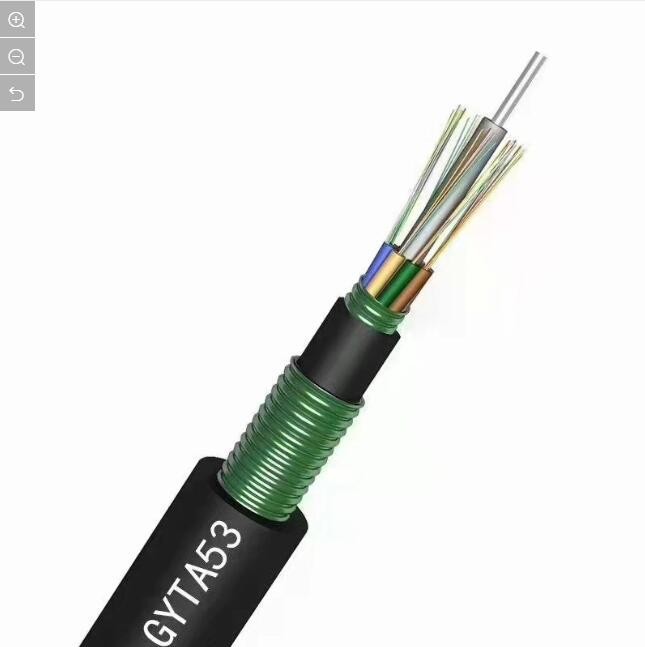

डबल आर्मर्ड आउटडोर फाइबर ऑप्टिक केबल GYTA53 सिंगल मोड कॉम्पैक्ट स्ट्रक्चर
अंदर से बाहर तक केबल विवरण:
1. फाइबर
2. स्टील-तार मजबूत सदस्य
3. ढीली ट्यूब
4. आंतरिक म्यान
5. जल अवरोधक प्रणाली
6. भरने वाला यौगिक
7. नालीदार स्टील टेप
8. आउटशीथ
आवेदन
1. आउटडोर प्रत्यक्ष-दफन या डक्ट वितरण।
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएँ
1. स्टील टेप मजबूत.
2. भराव की रक्षा ट्यूब फाइबर स्टील टेप amored।
3. उत्कृष्ट यांत्रिक और पर्यावरण प्रदर्शन।
4. कॉम्पैक्ट संरचना. हल्का वजन.
5. सुविधाजनक स्थापना और सरल संचालन।
6. अच्छी जल अवरोधक प्रणाली.
7. डबल म्यान.
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-288कोर्स | ||||||
| रेशा | प्रकार | जी652डी/जी657ए/ओएम1/ओएम2/ओएम3/ओएम4 | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | स्टील टेप और ई-ग्लास | |||||
| आंतरिक म्यान | सामग्री | पी.ई | |||||
| व्यास | / | ||||||
| बाहरी पर्त | सामग्री | पी.ई | |||||
| व्यास | 12.5~16.5मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 155~255किग्रा±1किग्रा | ||||||
| स्थापना तापमान सीमा(ºC) | -20+60 | ||||||
| परिचालन और परिवहन तापमान (डिग्री सेल्सियस) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या(मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति(एन) |
दीर्घकालिक | 3000 | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति(एन) |
लघु अवधि | 4000 | |||||
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 300 | |||||
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एस.एम. जी652 |
एस.एम. जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी ओएम3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850एनएम | मेगाहर्ट्ज.किमी | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300एनएम | मेगाहर्ट्ज.किमी | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंगदैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंगदैर्घ्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(एनए) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण(द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंततता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| क्लैडिंग व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग गैर-वृत्ताकारता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिनच संकेन्द्रीय त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग संकेंद्रता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- |
|
