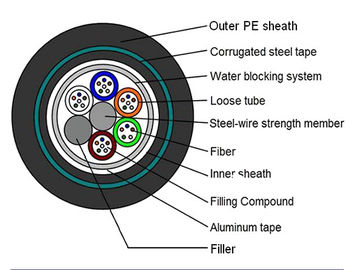

केबल का वर्णन अंदर से बाहर तक
1. फाइबर
2. इस्पात तार मजबूत सदस्य
3. ढीली नली
4. आंतरिक आवरण
5. जल अवरुद्ध प्रणाली
6. भरने वाला यौगिक
7. तरंगदार स्टील टेप
8. बाह्य आवरण
आवेदन
1. बाहरी प्रत्यक्ष दफन या नलिका वितरण.
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएं
1स्टील टेप को मजबूत करें।
2. भरने की सुरक्षा ट्यूब फाइबर स्टील टेप amored.
3उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन।
4संकुचित संरचना,हल्का वजन।
5सुविधाजनक स्थापना और सरल संचालन।
6अच्छी जल-अवरोधक प्रणाली।
7- डबल शीट.
| पद | विवरण | ||||||
| फाइबर की संख्या | २-२८८ कोर | ||||||
| फाइबर | प्रकार | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| व्यास | 250 μm | ||||||
| शक्ति सदस्य | पदार्थ | स्टील टेप और ई-ग्लास | |||||
| आंतरिक आवरण | सामग्री | पीई | |||||
| व्यास | / | ||||||
| बाहरी आवरण | सामग्री | पीई | |||||
| व्यास | 12.5~16.5 मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 155~255KG±1KG | ||||||
| स्थापना तापमान सीमा ((oC) | -20+60 | ||||||
| संचालन और परिवहन तापमान ((oC) | -40+70 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 3000 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 4000 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 300 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
हमारे फायदे
कंपनी प्रोफ़ाइल
डोंगगुआन TW-SCIE CO.,LTD.Tewang Group की एक सहायक कंपनी है, जिसे 2002 में स्थापित किया गया था।यह एक व्यापक उच्च तकनीक ऑप्टिकल फाइबर संचार उत्पाद विकास में विकसित किया है.उत्पादन.बिक्री और नेटवर्क इंजीनियरिंग.कंपनी का मुख्यालय ओइंग्शी टाउन में स्थित है.डोंगगुआन शहर,एक सुंदर औद्योगिक शहर.गुआंग्डोंग और डेयांगसिचुआन, जिसमें 20 मिलियन कोर किलोमीटर फाइबर ऑप्टिक केबलों का वार्षिक उत्पादन होता है।
ऑप्टिकल फाइबर केबलों के पेशेवर निर्माता के रूप में, हम न केवल आपको उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ ऑप्टिकल फाइबर केबल प्रदान कर सकते हैं, बल्कि आपकी आवश्यकता के अनुसार संरचनाएं भी प्रदान कर सकते हैं।तो कृपया सहयोग और उत्कृष्ट सेवा के लिए हमसे संपर्क करने के लिए स्वतंत्र महसूस.
