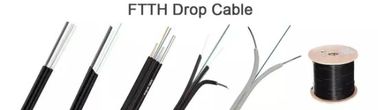

इंड-सिंप्लेक्स बो टाइप G657A1 ड्रॉप वायर फाइबर ऑप्टिक 2 कोरटाइप सिंगल मोड डक्ट ड्रॉप केबल संचार तार दूरसंचार नेटवर्क
तितली के आकार का ऑप्टिकल फाइबर केबल ऑप्टिकल फाइबर को केंद्र में रखना है, दोनों तरफ दो समानांतर एफआरपी तारों को मजबूत तत्वों के रूप में रखना है,और एक कम धुआं वाले हेलोजन मुक्त लौ retardant शीट बाहर निकालें. प्रबलित सदस्य (एफआरपी) खाई के प्रत्येक तरफ रखा जाता है, PE ((LSZH,PVC) जैकेट के साथ कोटिंग.
संरचना:
विशेषता
1विशेष झुकने प्रतिरोधी ऑप्टिकल फाइबर, जो अधिक बैंडविड्थ प्रदान करता है और नेटवर्क ट्रांसमिशन प्रदर्शन को बढ़ाता है;
2. दो समानांतर एफआरपी या धातु सुदृढीकरणों से ऑप्टिकल केबल में अच्छा दबाव प्रतिरोध होता है और ऑप्टिकल फाइबर की सुरक्षा होती है;
3ऑप्टिकल केबल में सरल संरचना, हल्का वजन और मजबूत व्यावहारिकता है।
4. अद्वितीय ग्रूव डिजाइन, छीलने में आसान, कनेक्ट करने में आसान, स्थापना और रखरखाव को सरल;
5कम धुआं वाले हेलोजन मुक्त लौ retardant polyethylene envelope या लौ retardant PVC envelope, पर्यावरण संरक्षण।
6. विभिन्न प्रकार के ऑन-साइट कनेक्टर्स के साथ मेल खा सकता है, ऑन-साइट अंत हो सकता है।
7इसकी नरम और हल्केपन के कारण, संलग्न केबल का उपयोग पहुंच नेटवर्क में व्यापक रूप से किया जाता है।कवर केबल का वैज्ञानिक नाम है कि एक्सेस नेटवर्क ऑप्टिकल केबल को पेश करने के लिए एक तितली का उपयोग करता है; क्योंकि इसका आकार तितली जैसा है, इसे तितली ऑप्टिकल केबल, 8-आकार का ऑप्टिकल केबल भी कहा जाता है।
विनिर्देश
सामान्य विनिर्देश
| केबल का प्रकार | FTTH ((ड्रॉप केबल) |
| फाइबर का प्रकार | SM G657A1/ SM G657A2 |
| आवेदन | FTTH, LAN |
| स्थापित करने की अनुशंसित विधियाँ | हवाई |
| पर्यावरण | अंदर |
| तापमान सीमा | -40 70°C तक |
फाइबर विनिर्देश
| फाइबर शैली | इकाई |
एसएम G652D |
एसएम G657A1 |
एसएम G657A2 |
||
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 1310/1550 | ||
| क्षीणन | डीबी/किमी | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| फैलाव | 1310nm | पीएस/एनएम*किमी) | ≤18 | ≤18 | ≤18 | |
| 1550nm | पीएस/एनएम*किमी) | ≤22 | ≤22 | ≤22 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1312±10 | 1312±10 | 1300-1324 | ||
| शून्य फैलाव ढलान | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD अधिकतम व्यक्तिगत फाइबर | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| पीएमडी डिजाइन लिंक मान | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| केबल कटऑफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ..... | ..... | ||
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | उह | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| चरण (दो दिशाओं में माप का माध्य) | डीबी | ≤0.05 | ≤0.05 | ≤0.05 | ||
| फाइबर की लंबाई और बिंदु विखंडन पर अनियमितताएं | डीबी | ≤0.05 | ≤0.05 | ≤0.05 | ||
| अंतर के पीछे फैलने का गुणांक | डीबी/किमी | ≤0.03 | ≤0.03 | ≤0.03 | ||
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ≤0.01 | ||
| आवरण का व्यास | उह | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | ||
| कोटिंग/चफिनच के समकक्ष त्रुटि | उह | ≤120 | ≤120 | ≤120 | ||
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| कोर/क्लेडिंग समकक्षता त्रुटि | उह | ≤0.6 | ≤0.5 | ≤0.5 | ||
| घुमावदार | उह | ≥4 | ≥4 | ≥4 | ||
फाइबर की मानक रंग पहचान
| नहीं. | 1 | 2 | 3 | 4 |
| रंग | नीला | नारंगी | हरी | ब्राउन |
केबल डिजाइन
| पद | विवरण |
| मॉडल संख्या | GJYXFH03 |
| 1फाइबर की गिनती | 1 कोर, 2 कोर, 4 कोर |
| 2केबल व्यास | 6.8 मिमी |
| 3. आंतरिक केबल व्यास | 2.0*3.0 मिमी |
| 4. शक्ति सदस्य | |
| - सामग्री | एफआरपी |
| व्यास | 0.45 मिमी |
| 5.बाहरी आवरण | |
| - सामग्री | पीई/एलएसजेडएच (काला/सफेद) /पीवीसी |
| 6घूंघट पर चिह्न | |
| -मार्किंग का प्रकार | लेजर प्रिंटिंग |
शक्ति सदस्य
यह तार को तन्यता प्रदान करता है।
शीथ केबल को पानी के प्रवेश से बचाता है।
बाहरी जैकेट
एलएसजेडएच शीट फाइबर के ऊपर बाहर निकाला जाता है।
केबल शीट मार्किंग
प्रत्येक केबल के बाहरी कोट पर निम्नलिखित जानकारी स्पष्ट रूप से चिह्नित है:
a. निर्माता का नाम.
निर्माता का वर्ष
केबल और फाइबर का प्रकार
d. लंबाई चिह्न (सामान्य रूप से प्रत्येक मीटर पर मुद्रण)
या ग्राहक की आवश्यकताओं के अनुसार।
आवेदन
1. इनडोर वायरिंग के लिए प्रयोग किया जाता है, अंत उपयोगकर्ताओं सीधे केबल का उपयोग;
2. भवनों में ऑप्टिकल केबलों की स्थापना के लिए प्रयोग किया जाता है;
एफटीटीएच में उपयोगकर्ताओं के इनडोर वायरिंग के लिए
