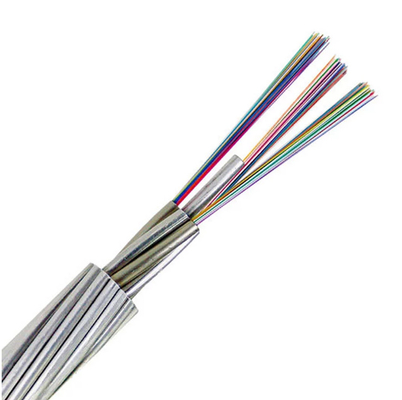

ओपीजीडब्ल्यू एयरलाल तार 24/48 कोर ओपीजीडब्ल्यू फाइबर ऑप्टिक केबल एकल मोड G652D

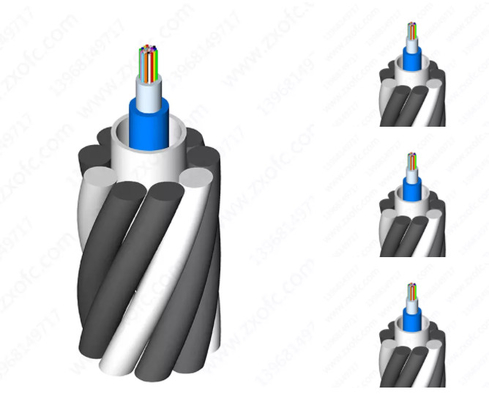

केंद्रीय ढीली ट्यूब प्रकार

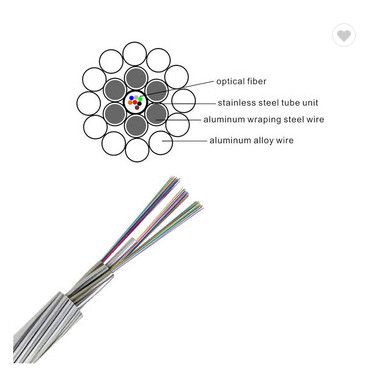

फाइबरों को एक सील और पानी प्रतिरोधी स्टेनलेस स्टील ट्यूब में ढीला रखा जाता है जो पानी को अवरुद्ध करने वाली जेल से भरा होता है।यह ट्यूब कठोर पर्यावरणीय परिस्थितियों में स्थापना और संचालन के दौरान फाइबर की सुरक्षा प्रदान करता हैट्यूब पर एल्यूमीनियम परत वैकल्पिक है। स्टेनलेस ऑप्टिकल ट्यूब केबल के केंद्र में स्थित है, जो एल्यूमीनियम लेपित स्टील और एल्यूमीनियम annoy तारों की एकल या कई परतों द्वारा संरक्षित है।एल्यूमीनियम लेपित स्टील तारों कॉम्पैक्ट निर्माण प्रदान करने के लिए ऑप्टिकल इकाई के चारों ओर trapezoidally आकार के हैंधातु के तार कठोर स्थापना और परिचालन स्थितियों का सामना करने के लिए यांत्रिक शक्ति प्रदान करते हैं, जबकि शॉर्ट सर्किट स्थितियों के दौरान तापमान वृद्धि को नियंत्रित करने के लिए चालकता प्राप्त करते हैं।
बहु ढीली ट्यूब ty
बहु मुक्त ट्यूब प्रकार
फाइबरों को पानी प्रतिरोधी स्टेनलेस स्टील ट्यूब में बंद कर दिया गया है जिसमें पानी-अवरोधक जेल होता है।एक बहु-परत मानक केबल की आंतरिक परत दो या तीन स्टेनलेस स्टील ऑप्टिकल ट्यूब है कि हेलिकल स्ट्रैंड्स से बना हैमल्टीपल लॉज़ ट्यूब प्रकार अधिकतम 144 फाइबर के साथ उच्च फाइबर गिनती (48 से अधिक फाइबर) की मांग के लिए उपयुक्त है।यह बड़ी वर्तमान क्षमता और व्यापक क्रॉस-सेक्शन की आवश्यकताओं को पूरा कर सकते हैं.
आवेदन
ओपीजीडब्ल्यू नई विद्युत लाइनों, विशेष रूप से सामान्य और अतिरिक्त उच्च वोल्टेज लाइनों पर ग्राउंड वायर और संचार प्रणाली दोनों के रूप में कार्य करता है। यह पारंपरिक ग्राउंड वायर्स की जगह ले सकता है,अतिरिक्त फाइबर संचार प्रदान करना और शॉर्ट सर्किट वर्तमान और बिजली प्रतिरोध प्रदान करना.
ओपीजीडब्ल्यू केबल मुख्य रूप से 500 केवी, 220 केवी और 110 केवी लाइनों पर उपयोग किए जाते हैं। वे आमतौर पर बिजली कटौती और सुरक्षा सीमाओं के कारण नई लाइनों में नियोजित होते हैं।वे 110KV से अधिक लंबी स्पैन (आमतौर पर 250 मीटर से अधिक) के साथ उच्च वोल्टेज लाइनों के लिए सबसे उपयुक्त हैं.
विशेषताएं
इस केबल में कुल 144 फाइबर हो सकते हैं।
केबल का व्यास और वजन लगभग एक अन्य ग्राउंड वायर के समान है, जो कि टॉवर पर कम अतिरिक्त भार जोड़ता है जबकि अभी भी उच्च तन्य शक्ति प्रदान करता है।
उत्कृष्ट स्टेनलेस स्टील ट्यूब स्ट्रैंडिंग तकनीक का उपयोग फाइबरों को अच्छी माध्यमिक अतिरिक्त लंबाई की अनुमति देता है और उन्हें ट्यूब के भीतर स्वतंत्र रूप से स्थानांतरित करने में सक्षम बनाता है,जब केबल अनुदैर्ध्य तनाव के अधीन हो तब फाइबरों को तनाव मुक्त रखना.
ऑप्टिकल फाइबर को स्टेनलेस स्टील के ट्यूबों से सुरक्षित रखा गया है।
यह केबल उत्कृष्ट सुरक्षा प्रदान करता है और इसमें अच्छा गोली प्रतिरोध प्रदर्शन होता है।
एसीएसडब्ल्यू, एएडब्ल्यू और एसएसटी स्ट्रैंड डिजाइन विद्युत चालकता और यांत्रिक तन्यता शक्ति के संयोजन की एक विस्तृत श्रृंखला प्रदान करता है।
फाइबर और एलओझलटीउबना सीपहचान
प्रत्येक फाइबर और ढीले ट्यूबों को मानक TIA/EIA-598-A का अनुपालन करना चाहिए और नीचे निर्दिष्ट रंग कोड का पालन करना चाहिए।
स्टील ट्यूब 1 (फायबर नं.1-12): एकल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
स्टील ट्यूब 2 (नंबर 13-24 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रैसर (50 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 3 (न.25-36 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (100 मिमी पिच)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 4 (न. 37-48 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (150 मिमी का पिच)
| नहीं। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
पैकिंग और शिपिंग
ओपीजीडब्ल्यू को कसकर और समान रूप से एक मजबूत लकड़ी-लोहे के रोल पर लपेटा जाना चाहिए जो एएनएसआई/एए 53-1981 मानकों या समकक्ष के अनुरूप हो।रोल को मजबूत लकड़ी-लोहे के बैटनों से सुदृढ़ किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि ओपीजीडब्ल्यू सामान्य शिपिंग के दौरान क्षतिग्रस्त न रहे, हैंडलिंग, स्टोरेज और स्ट्रिंग ऑपरेशन। रील का एक ड्राइंग शामिल है।
हम केबल को लोड करने के लिए विभिन्न प्रकार के रील (डी, डी, बी, डब्ल्यू1, डब्ल्यू2) चुनते हैं, इसकी लंबाई के आधार पर।
पैकेज और शिपिंग
