टीऑप्टिकल फाइबर केबल के लिए तकनीकी विनिर्देश
ऑप्टिकलफाइबर विशेषताएं
आईटीयू-टी जी की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरण विशेषताएं।652ऑप्टिकल फाइबर नीचे दी गई तालिका के अनुसार होना चाहिए:
| विशेषताएं | निर्दिष्ट मूल्य | इकाइयां | ||
| ऑप्टिकल विशेषताएं | ||||
| मोड क्षेत्र का व्यास | 1310nm पर | 9.1±0.5 | μm | |
| 1550nm पर | 10.3 ± 07 | मिमी | ||
| क्षीणन गुणांक | 1310nm पर | ≤0.36 | डीबी/किमी | |
| 1550nm पर | ≤0.23 | डीबी/किमी | ||
| कमजोरी असमानता | ≤0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ)0) | 1300 ₹1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (S)0 अधिकतम) | ≤0.092 | पीएस/एनएम2·किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (PMD)Q) | ≤0.2 |  |
||
| कट-ऑफ तरंग दैर्ध्य (λ)सीसी) | ≤1260 | एनएम | ||
| फैलाव गुणांक | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| प्रभावशाली समूह अपवर्तन सूचकांक (एन)इफ़) | 1310nm पर | 1.466 | - क्या? | |
| 1550nm पर | 1.467 | - क्या? | ||
| ज्यामितीय विशेषता | ||||
| आवरण का व्यास | 125.0±10 | μm | ||
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | ||
| कोटिंग व्यास | 245.0±100 | μm | ||
| कोटिंग-क्लेडिंग समकक्षता त्रुटि | ≤120 | μm | ||
| कोटिंग नॉन-सर्कुलर | ≤6.0 | % | ||
| कोर-क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | ||
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | ≥4 | m | ||
| प्रूफ तनाव | ≥0.69 | जीपीए | ||
| कोटिंग स्ट्रिप बल | औसत मूल्य | 1.0-5.0 | एन | |
| शिखर मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने का नुकसान | 60 मिमी, 100 सर्कल, 1550 एनएम पर | ≤0.05 | डीबी | |
| Ф32mm, 1 सर्कल, 1550nm पर | ≤0.05 | डीबी | ||
विशेषताएंकाकेबल
केबल निर्माण और पीअरामेटर

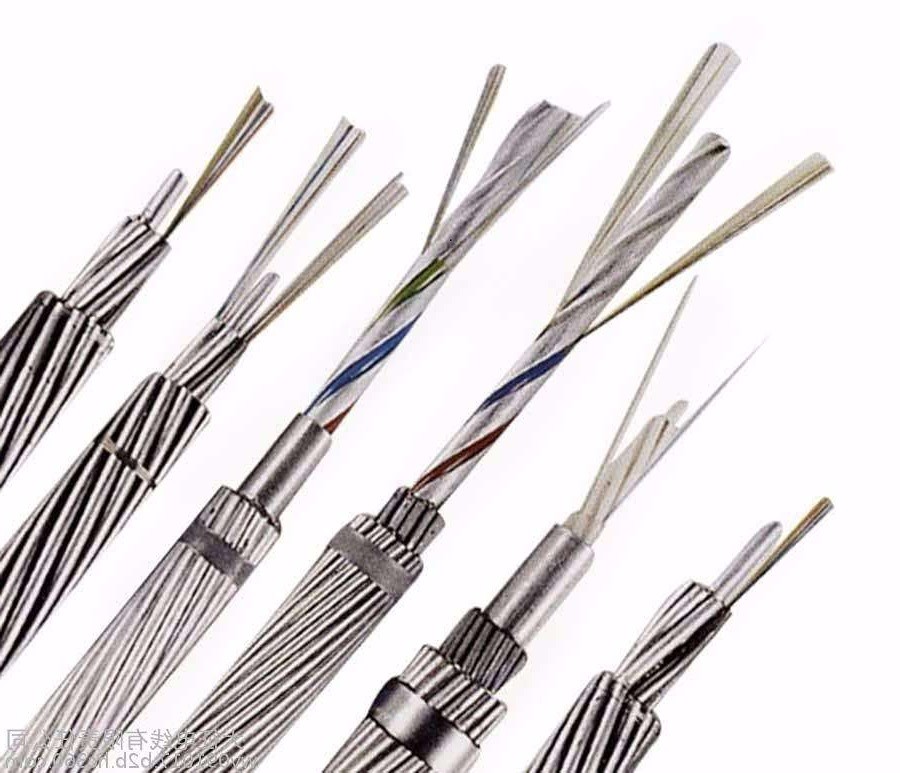

एल्यूमीनियम-प्लेटेड स्टील के तार (एएस) और ऑप्टिकल फाइबर युक्त स्टेनलेस स्टील ट्यूब से बना ओवरहेड ग्राउंड वायर।
ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं. | सामग्री व्यास | ||
| फाइबर | जी.652. डी | 48 | |||
| केंद्र | 20%AS तार | 1 | व्यास | 4.0 मिमी | |
| परत 1 | एसयूएस ट्यूब | 4 | व्यास | 4.0 मिमी | |
| 20%AS तार | 2 | व्यास | 4.0 मिमी | ||
| परत 2 | 20%AS तार | 12 | व्यास | 4.0 मिमी | |
ओपीजीडब्ल्यू का विनिर्देश
| पद | तकनीकी डेटा | ||
| फंसे हुए | कोर, परत 1, परत 2 | ||
| लटकने की दिशा | बाहरी परत दाहिने हाथ है | ||
| केबल का व्यास (नामी) | 20.0 मिमी | ||
| केबल वजन (लगभग) | 1365 किलोग्राम/किमी | ||
| सहायक क्रॉस सेक्शन | एएस वायर | 188.5 मिमी2 | |
| नामित तन्यता शक्ति (आरटीएस) | 205kN | ||
| लोच का मॉड्यूल (ई-मॉड्यूल) | 162.0kN/मिमी2 | ||
| थर्मल एलोन्गेशन गुणांक | 13.0×10-6/K | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 82.0kN | ||
| रोजमर्रा का तनाव (ईडीएस) (१८%२५%आरटीएस) | 36.9~51.25kN | ||
| डीसी प्रतिरोध 20°C पर | 0.442 ओम/किमी | ||
| लघु समय वर्तमान (1.0s, 40°C~200°C) | 13.62kA | ||
| अल्पकालिक वर्तमान क्षमता I2t | 185.4kA2s | ||
| न्यूनतम झुकने की त्रिज्या | स्थापना | केबल व्यास का 30 गुना | |
| ऑपरेशन | केबल व्यास का 15 गुना | ||
| तापमान सीमा | स्थापना | -10°C~+60°C | |
| भंडारण और शिपिंग | -40°C~+60°C | ||
| ऑपरेशन | -40°C~+80°C | ||
Fइबेर औरLओझलटीउबना सीगंधमैंदंतोन्नति
प्रत्येक फाइबर और ढीले ट्यूबों को मानक TIA/EIA-598-A और रंग कोड के अनुसार होना चाहिए।
स्टील ट्यूब 1 (फायबर नं.1-12): एकल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
स्टील ट्यूब 2 (नंबर 13-24 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रैसर (50 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 3 (न.25-36 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (100 मिमी पिच)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 4 (न. 37-48 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (150 मिमी का पिच)
| नहीं। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
पैकिंगएसहिपिंग
ओपीजीडब्ल्यू को कसकर और समान रूप से एक मजबूत लकड़ी-लोहे के रोल पर घुमाया जाना चाहिए जो एएनएसआई/एए 53-1981 या उसके बराबर के अनुरूप हो।रोल को लकड़ी के लोहे के मजबूत बैटनों के साथ पीछे रखा जाना चाहिए ताकि ओपीजीडब्ल्यू को सामान्य शिपिंग में क्षति से रोका जा सके।, हैंडलिंग, स्टोरेज और स्ट्रिंगिंग ऑपरेशन।
रील का चित्रण
केबल की लंबाई के अनुसार, हम लोडिंग केबल के लिए विभिन्न प्रकार के रील (D,d,b,w1,w2) चुनते हैं।
पर्यावरण और प्रमाणन
ISO14001, RoHS और OHSAS18001 प्रणाली का पूर्ण अनुपालन
स्थापना की सिफारिशें
स्थापना की प्रक्रियाः
यह सिफारिश की जाती है कि ओपीजीडब्ल्यू की स्थापना के लिए आईईईई स्टैंड 524-1992 और हमारी कंपनी द्वारा अनुशंसित प्रक्रियाओं का उपयोग किया जाए।
