एबीसी प्रणालियों का उपयोग नगर विद्युत ग्रिड में विद्युत संचरण के लिए किया जाता है।वे 600/1000 वोल्ट तक के वोल्टेज पर काम करते हैं और मुख्य रूप से बिजली के ओवरहेड एकल-चरण और तीन-चरण वितरण के लिए उपयोग किए जाते हैं, साथ ही अन्य प्रयोजनों के लिए भी। वे -10°C से 80°C तक स्थिर तापमान सीमा के भीतर काम कर सकते हैं,और वे अपने अच्छे विद्युत गुणों और तांबे केबल की तुलना में कम लागत के कारण किफायती हैंवे लचीले होते हैं, जिससे उन्हें स्थापित करना और विभिन्न अनुप्रयोगों में उपयोग करना आसान हो जाता है। एबीसी सिस्टम उपयोग करने के लिए सुरक्षित हैं क्योंकि वे विद्युत शॉर्ट सर्किट और संभावित आग के जोखिम को रोकते हैं।वे टिकाऊ होते हैं और यूवी विकिरण और नमी के संपर्क में आने का सामना कर सकते हैं, और संक्षारण प्रतिरोधी भी हैं।एबीसी प्रणालियों में सौंदर्य की दृष्टि से सुखद परिष्करण होता है और वे अफ्रीकी बाजार और पर्यावरण के भौतिक गुणों और विद्युत आवश्यकताओं के अनुकूल हो सकती हैं.
विनिर्देश
|

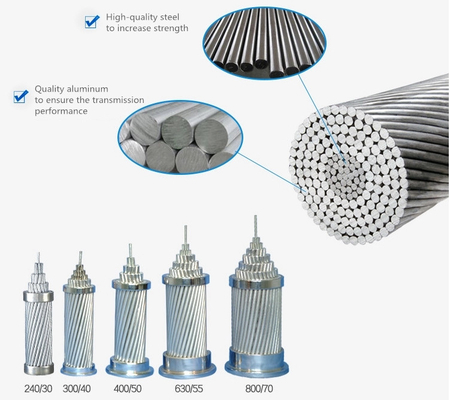

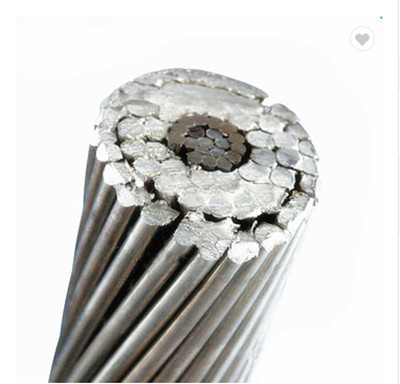

कंडक्टर की तकनीकी संरचना
|
इकाई
|
मूल्य
|
||
|
संरचना |
केंद्रः स्टील का तार
|
न. मि. |
1/2.0
|
|
|
परत 1: स्टील के तार
|
6/2.0
|
|||
|
परत 2: एल्यूमीनियम तार
|
10/2.57
|
|||
|
परत 3: एल्यूमीनियम तार
|
16/2.57
|
|||
|
मानक
|
/
|
GB/T1179/IEC 61089/ASTM B232 / B232M-2009 / B498
|
||
|
बाहरी परत की स्ट्रैंडिंग दिशा
|
दिशा
|
दाहिना हाथ
|
||
|
कंडक्टर का व्यास
|
मिमी
|
16.28±1%
|
||
|
क्रॉस सेक्शन
|
मिमी2
|
156.8±1%
|
||
|
कंडक्टर का भार
|
किलोग्राम/किमी
|
547.8±1%
|
||
|
नामित तन्यता शक्ति
|
kN
|
52
|
||
|
लोच का मॉड्यूल
|
जीपीए
|
73.9
|
||
|
रैखिक विस्तार गुणांक
|
10-6/°C
|
18.9
|
||
|
अधिकतम. 20°C पर सीसी प्रतिरोध
|
ओम/फुट
|
0.637
|
||
|
लेय रेशियो |
एल्यूमीनियम परत
|
समय |
16 तारों की परत 10-14
10 तारों की परत 10-16 |
|
|
स्टील की परत
|
6 तारों की परत 18-30
|
|||
|
एल्यूमीनियम तार के गुण (स्ट्रेनिंग से पहले)
|
इकाई
|
मूल्य
|
|
व्यास और सहिष्णुता
|
मिमी
|
2.57±0.03
|
|
न्यूनतम तन्यता शक्ति
|
एमपीए
|
175
|
|
250 मिमी पर न्यूनतम लम्बाई
|
%
|
1.7
|
|
अधिकतम प्रतिरोध 20°C पर
|
Ω·mm2/m
|
0.028172
|
|
स्टील वायर के गुण (स्ट्रेनिंग से पहले)
|
इकाई
|
मूल्य
|
|
व्यास और सहिष्णुता
|
मिमी
|
2.0±0.02
|
|
न्यूनतम तन्यता शक्ति
|
एमपीए
|
1410
|
|
न्यूनतम तनाव 1% लम्बाई पर
|
एमपीए
|
1280
|
|
250 मिमी पर न्यूनतम लम्बाई
|
%
|
3.5
|
|
जस्ता कोटिंग का वर्ग
|
/
|
वर्ग A
|
|
जस्ता कोटिंग की गुणवत्ता
|
घ/मिमी2
|
230
|
|
कंडक्टर का व्यास
|
एमएम
|
6.0
|
|
नामित तन्यता शक्ति
|
KN
|
/
|
पैकिंग और शिपिंग
मानक पैकेजिंगः लकड़ी के लकड़ी के ड्रम. 2000 मीटर से 6000 मीटर / ड्रम या अन्य आवश्यक.
