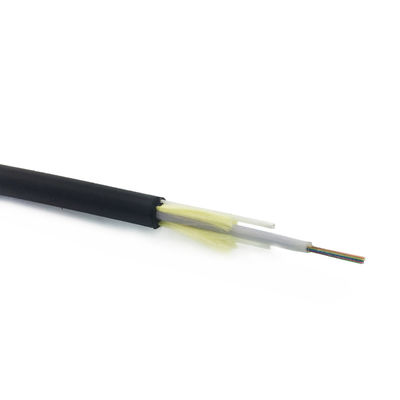

G652D फाइबर के साथ आउटडोर एरियल 4 कोर GYFXTY PE जैकेट FRP मैसेंजर वायर ऑप्टिकल फाइबर
GYXFTYएकल मोड फाइबर ऑप्टिक केबल एक गैर-धातु सभी ढांकता हुआ केबल है जिसका उपयोग बिजली संचरण प्रणाली, अत्यधिक गड़गड़ाहट वाले क्षेत्रों और उच्च के लिए किया जाता हैविद्युत चुम्बकीय इंटरफ़ेस।केबल ट्यूब, जो भरने वाले यौगिक से भरे हुए हैं, एक केंद्रीय ढीली ट्यूब है, और समानांतर एफआरपी शक्ति सदस्य के साथ।केबल पीई शीथ के साथ पूरा हो गया है।GYXFTY केबल 2 कोर से 12 कोर तक उपलब्ध हैं।इसका उपयोग लंबी दूरी के एरियल या डक्ट एप्लिकेशन के लिए हाई-वोल्टेज क्षेत्र में किया जाता है
उत्पाद कार्य और सुविधाएँ

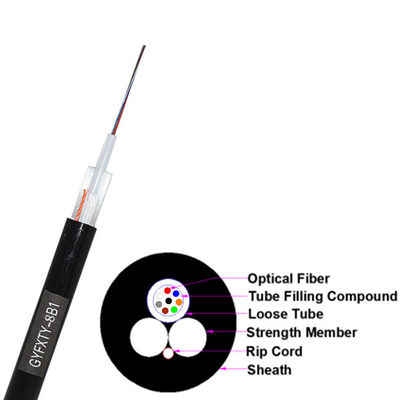

GYFXTY केंद्रीय बीम ट्यूब ऑप्टिकल केबल की संरचना उच्च मॉड्यूलस सामग्री से बने ढीले ट्यूब में 250um ऑप्टिकल फाइबर डालने के लिए है, और ढीली ट्यूब जलरोधक यौगिक से भरी हुई है।ढीली ट्यूब को अनुदैर्ध्य रूप से धातु के धागे (मेड इन चाइना) की एक परत के साथ लपेटा जाता है, और ऑप्टिकल केबल की कॉम्पैक्टनेस और अनुदैर्ध्य जल अवरोधन सुनिश्चित करने के लिए धातु के धागे और ढीली ट्यूब के बीच पानी अवरोधक सामग्री जोड़ी जाती है।दो समानांतर स्टील एफआरपी को दोनों तरफ रखा जाता है और पॉलीथीन शीथ को एक केबल में एक्सट्रूड किया जाता है.
विशेष विवरण
|
ब्रैंड
|
TW-SCIE
|
|
ऑप्टिकल फाइबर प्रकार
|
सिंगल मोड G652D
|
|
जैकेट सामग्री
|
पी.ई
|
|
फाइबर की गिनती
|
4
|
|
जैकेट का रंग
|
काला
|
|
शक्ति सदस्य
|
2 समानांतर एफआरपी
|
|
केबल व्यास
|
6.0 मिमी
|
|
लंबाई
|
2000 मीटर प्रति रोल या अनुकूलित
|
|
कुल वजन
|
35 किग्रा
|
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल लक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) | 1310 एनएम 1550 एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ वेवलेंथ (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक | 1310 एनएम 1383 एनएम 1550 एनएम |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100वृत्त, 1550nm पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक | 1288 ~ 1339 एनएम 1271 ~ 1360 एनएम 1550 एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300 ~ 1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) | 1310 एनएम 1550 एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रता त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-परिपत्रता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | > 0.69 | जीपीए | |
| कोटिंग पट्टी बल | औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||
