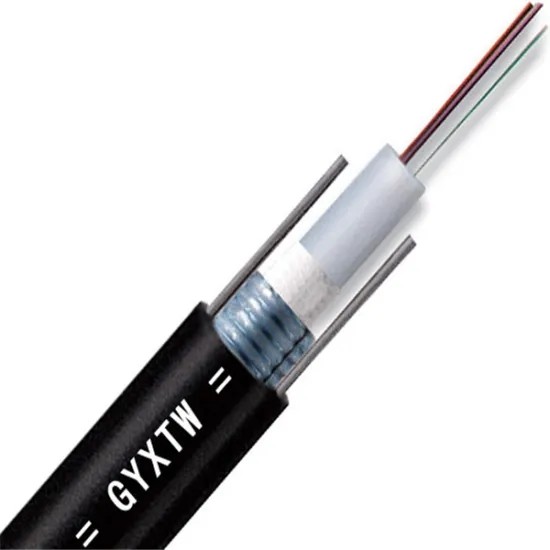

विवरण:
1. सिंगल जेली कंपाउंड भरी ढीली ट्यूब जिसमें 24 फाइबर होते हैं
2. स्टील टेप और जेली कंपाउंड के साथ ढीली ट्यूब के बीच वाटरप्रूफ टेप।
3. पीई म्यान के तहत डबल लेपित पीई नालीदार स्टील टेप।
4. शक्ति सदस्य के रूप में समानांतर डबल स्टील वायर।
5. कॉम्पैक्ट संरचना, हल्के वजन, स्टील टेप बख़्तरबंद उत्कृष्ट पानी के सबूत परत, अच्छी नमी।
सामान्य विवरण:
| केबल प्रकार | सेंट्रल लूज ट्यूब फाइबर ऑप्टिक केबल GYXTW |
| फाइबर प्रकार | एसएम जी.652डी |
| आवेदन | लंबी दूरी की संचार, लैन |
| अनुशंसित स्थापना विधियां | हवाई |
| वातावरण | घर के बाहर |
| तापमान की रेंज | -40ºC से 70ºC |
फाइबर निर्दिष्टीकरण:
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| विशेषताएं | शर्तेँ | निर्दिष्ट मूल्य | इकाइयों |
| ऑप्टिकल अभिलक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) | 1310एनएम 1550एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
सुक्ष्ममापी सुक्ष्ममापी |
| कट-ऑफ तरंग दैर्ध्य (λcc) | 1260 | एनएम | |
| क्षीणन गुणांक | 1310एनएम 1383एनएम 1550एनएम |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने नुकसान | 75mm, 100circles, 1550nm . पर | 0.1 | डीबी |
| क्षीणन गैर-एकरूपता | 0.05 | डीबी | |
| फैलाव गुणांक | 1288~1339एनएम 1271~1360एनएम 1550एनएम |
3.5 5.3 18 |
पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | 0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (विशिष्ट मूल्य) | 1310एनएम 1550एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | |
| कोर/क्लैडिंग सांद्रता त्रुटि | 0.8 | सुक्ष्ममापी | |
| क्लैडिंग नॉन-सर्कुलरिटी | 1.0 | % | |
| कोटिंग व्यास | 245.0 ± 10 | सुक्ष्ममापी | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | |
| कोटिंग गैर-परिपत्र | 8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | सुक्ष्ममापी | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | 4 | एम | |
| प्रूफ तनाव | >0.69 | जीपीए | |
| कोटिंग पट्टी बल | औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव जंग संवेदनशीलता पैरामीटर (एनडी मूल्य) | 20 | ||
पैकिंग दृश्य: लकड़ी के ड्रम में 1-4 किमी / रोल
मैंमैंमैंमैं

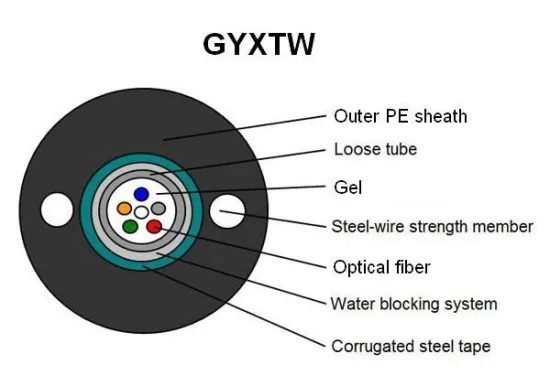

केबल संरचना:
