विवरण

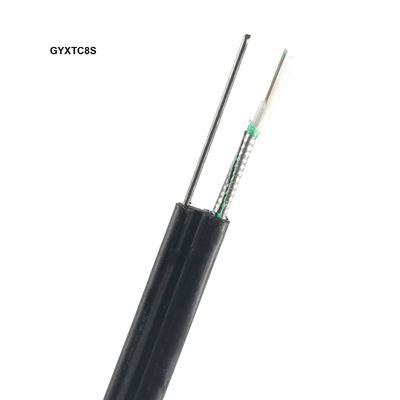

GYXTC8S: धातु की ताकत वाले सदस्य, जेली से भरे ट्यूब और स्टील-पॉलीथीन शीट के साथ आउटडोर ऑप्टिकल केबल
यह एक इकाई ट्यूब में रखा फाइबर के साथ एक स्व-समर्थित आकृति 8 ऑप्टिकल केबल है. केबल कोर पानी घुसपैठ और जेली या पानी अवरुद्ध सामग्री द्वारा प्रवास के खिलाफ संरक्षित है,और यह एक लहराती स्टील टेप कवच द्वारा संरक्षित हैपूरी इकाई, जस्ती इस्पात के दूत के साथ, एक काले पॉलीइथिलीन बाहरी जैकेट के साथ कवर किया गया है।

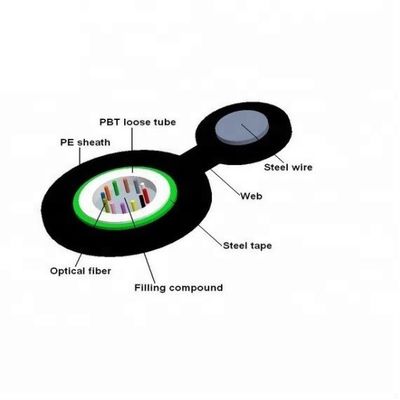

संरचना
स्व-समर्थित आकृति 8 ऑप्टिकल केबल जिसमें पानी-अवरोधक और स्टील टेप कवच है, जिसे काले पॉलीइथिलीन से ढंका गया है।
विनिर्देश
|
तकनीकी मापदंड
|
||||||||
|
केबल का प्रकार
|
फाइबर की संख्या
|
केबल व्यास (मिमी)
|
केबल वजन (किलो/किमी)
|
समर्थन तार विनिर्देश
|
कनेक्शन व्यास
|
तन्य शक्ति
दीर्घकालिक/अल्पकालिक (N) |
क्रश प्रतिरोध
दीर्घकालिक/अल्पकालिक (एन/100 मिमी) |
झुकने की त्रिज्या
स्थिर/गतिशील (मिमी) |
|
GYXTC8S
|
2~12
|
7.65 गुना 14.5
|
118
|
φ1.0mm*7 स्ट्रैन्डेड वायर
|
H*W 3.0*2.5 मिमी
|
1000/2500
|
300/1000
|
80D/160D
|
|
GYXTC8S
|
14-24
|
8.2*154
|
129
|
φ1.0mm*7 स्ट्रैन्डेड वायर
|
H*W 3.0*2.5 मिमी
|
600/1500
|
300/1000
|
80D/160D
|
|
भंडारण/प्रचालन तापमानः -40°C से + 70°C
|
||||||||
|
|
|||||
|
ऑप्टिकल विशेषताएं
|
|||||
|
|
जी.652
|
जी.655
|
50/125μm
|
62.5/125μm
|
|
|
कमजोरी
(+20°C) |
"@850nm
|
|
|
≤3.0 डीबी/किमी
|
≤3.0 डीबी/किमी
|
|
"@1300nm
|
|
|
≤1.0 डीबी/किमी
|
≤1.0 डीबी/किमी
|
|
|
"@1310nm
|
≤0.36 डीबी/किमी
|
≤0.40 डीबी/किमी
|
|
|
|
|
"@1550nm
|
≤0.22 डीबी/किमी
|
≤0.23 डीबी/किमी
|
|
|
|
|
बैंडविड्थ
(वर्ग ए) |
"@850nm
|
|
|
≥500 मेगाहर्ट्ज़·किमी
|
≥200 मेगाहर्ट्ज़·किमी
|
|
"@1300nm
|
|
|
≥1000 मेगाहर्ट्ज़·किमी
|
≥600 मेगाहर्ट्ज़·किमी
|
|
|
संख्यात्मक एपर्चर
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
केबल कट-ऑफ तरंग दैर्ध्य λcc
|
≤1260nm
|
≤1480nm
|
|
|
|
नोटः यह डेटाशीट केवल संदर्भ के रूप में हो सकती है, लेकिन अनुबंध का पूरक नहीं है। अधिक विस्तृत जानकारी के लिए कृपया हमारे विक्रेताओं से संपर्क करें।
