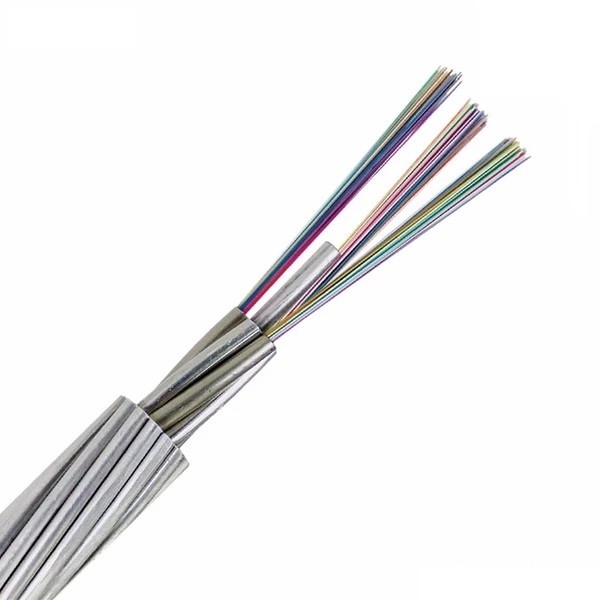

3 लेयर स्ट्रैंडेड OPGW ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर ACS
OPGW फाइबर ऑप्टिकल केबल की एल्युमिनियम ट्यूब एल्युमिनियम क्लैड स्टील की सिंगल या डबल लेयर से घिरी होती हैतार (ACS) या ACS तारों और एल्यूमीनियम मिश्र धातु के तारों को मिलाएं एल्यूमीनियम तार / एल्यूमीनियम मिश्र धातु के तार ऑप्टिकल फाइबर।एल्यूमीनियम फाइबर ऑप्टिकल केबल में संचार क्षमताओं के साथ चरण कंडक्टरों के दोहरे कार्य प्रदर्शन कार्य हैं।
आवेदन
OPGW ऑप्टिकल केबल मुख्य रूप से 500KV, 220KV और 110KV वोल्टेज स्तर लाइनों पर उपयोग किया जाता है।लाइन पावर आउटेज और सुरक्षा के प्रभाव के कारण इसका ज्यादातर नई लाइनों पर उपयोग किया जाता है।
OPGW की लागू विशेषताएं हैं:
(1) 110kv से अधिक उच्च वोल्टेज वाली लाइन में एक बड़ी गियर दूरी होती है (आमतौर पर 250M से ऊपर);
(2) आसान बनाए रखना, लाइन क्रॉसिंग की समस्या को हल करना आसान है, इसकी यांत्रिक विशेषताएं बड़ी लाइन क्रॉसिंग को पूरा कर सकती हैं;
(3) ओपीजीडब्ल्यू की बाहरी परत धातु कवच है, जिसका उच्च वोल्टेज विद्युत क्षरण और क्षरण पर कोई प्रभाव नहीं पड़ता है;
(4) ओपीजीडब्ल्यू को निर्माण के दौरान बंद किया जाना चाहिए, और बिजली का नुकसान बड़ा है, इसलिए ओपीजीडब्ल्यू का उपयोग 110 केवी से ऊपर की नई हाई-वोल्टेज लाइनों में किया जाना चाहिए;
विनिर्देश
| फाइबर कोर की कुल संख्या | 2-48 | |
| बाहरी व्यास (मिमी) | 7.8 मिमी ~ 8.5 मिमी | |
| केबल अधिकतम इकाई वजन (किलो / किमी) | 65+ | |
| स्वीकार्य पुल बल (एन) | दीर्घकालिक | 600 |
| लघु अवधि | 1500 | |
| स्वीकार्य क्रश शक्ति (N/100mm) | दीर्घकालिक | 300 |
| लघु अवधि | 1000 | |
| न्यूनतम झुकने त्रिज्या (मिमी) | स्थिर | केबल बाहरी व्यास का 25 गुना |
| गतिशील | केबल बाहरी व्यास का 20 गुना | |
| तापमान का अनुप्रयोग | -40 डिग्री सेल्सियस -70 डिग्री सेल्सियस | |

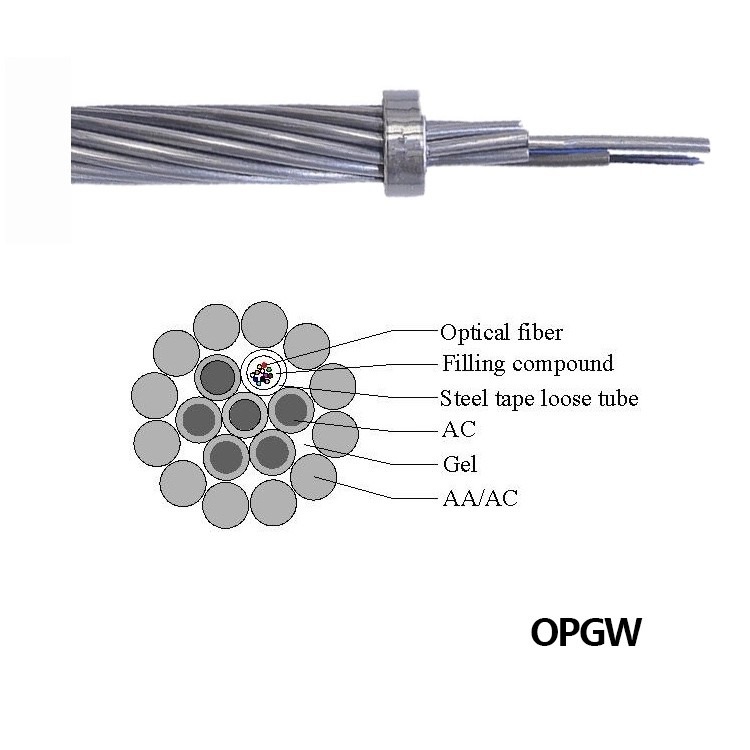

संरचना
1.0 परत: स्टेनलेस स्टील।
2.1 परत: 1 स्टेनलेस स्टील ऑप्टिकल यूनिट और एल्यूमीनियम क्लैड स्टील वायर।
3.2 लेयर: एल्युमिनियम क्लैड स्टील वायर या एल्युमिनियम एलॉय वायर।
लकड़ी के लकड़ी के ड्रमों से लुढ़का।2000 मीटर से 6000 मीटर / ड्रम या अन्य आवश्यक।
