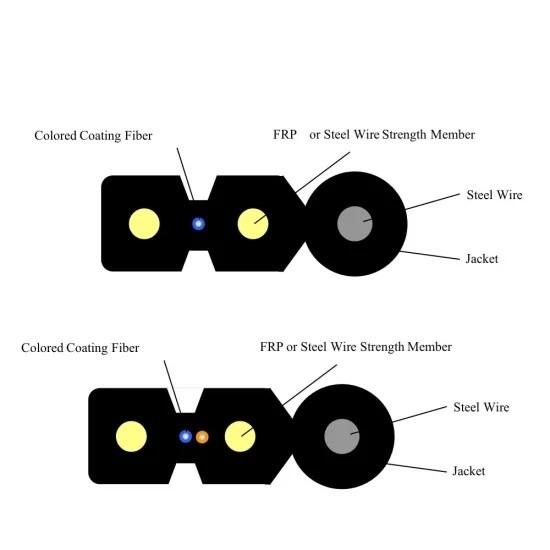

केबल संरचना
क्रॉस-सेक्शन का डिज़ाइन बव-टी प्रकार का है, और इसमें दो समानांतर स्टील के तार होते हैं, जो मध्य में G657A1 फ्लेक्स टिकाऊ फाइबर के साथ ताकत के सदस्य हैं।बाहरी आवरण पीई या LSZH सामग्री से बना हो सकता है, और संदेशवाहक 1.0mm स्टील तार है।

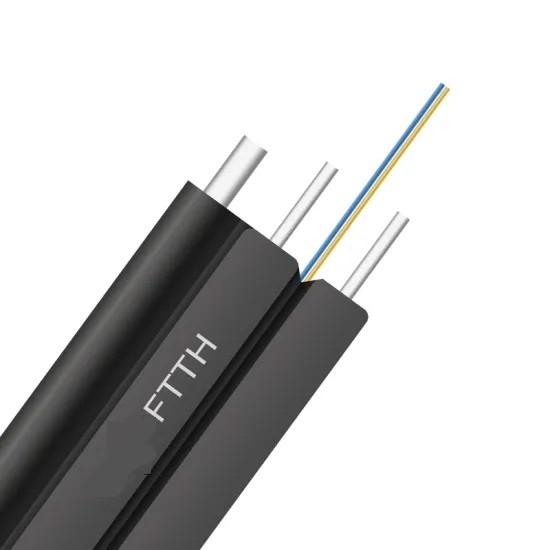

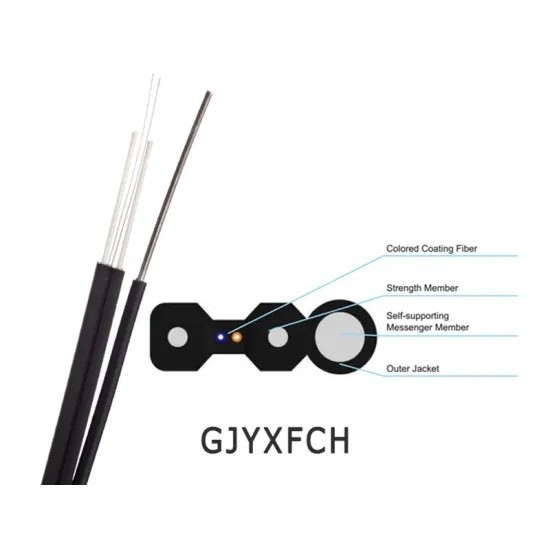

उत्पाद निर्माण
फाइबर
250μm रंगीन फाइबर
फाइबरग्लास प्रबलित प्लास्टिक (एफआरपी) या स्टील वायर।
स्व-समर्थित सदस्य
इस्पात तार
बाहरी जैकेट
यूवी और लौ प्रतिरोधी LSZH
विशेषताएं
कॉम्पैक्ट, नरम, लचीला, आसानी से स्थापित।
आवेदन
इस केबल का उपयोग आम तौर पर ग्राहक परिसरों के बाहरी-अंदर के नेटवर्क में एक्सेस केबल के रूप में किया जाता है। इसे परिसर वितरण प्रणालियों में एक्सेस बिल्डिंग केबल के रूप में भी इस्तेमाल किया जा सकता है।विशेष रूप से इनडोर या आउटडोर हवाई पहुँच केबलिंग के लिए.
| फाइबर का प्रकार | कमजोरी | ओवरफिल लॉन्च बैंडविड्थ | प्रभावी मोडल बैंडविड्थ | 10 जीबी/एस ईथरनेट लिंक लंबाई | मोड़ त्रिज्या | |
| शर्तें | 1310/1550nm | 850/1300nm | 850/1300nm | 850 एनएम | 850 एनएम | |
| इकाई | डीबी/किमी | डीबी/किमी | MHZ.km | MHZ.km | m | मिमी |
| G652D | 0.36/0.22 | 16 | ||||
| G657A1 | 0.36/0.22 | 10 | ||||
| G657A2 | 0.36/0.22 | 7.5 | ||||
| 50/125 | 3.0/1.0 | ≥500/500 | 30 | |||
| 62.2/125 | 3.0/1.0 | ≥200/500 | 30 | |||
| OM3 | 3.0/1.0 | ≥ 1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 3.0/1.0 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 3.0/1.0 | ≥ 1500/500 | ≥2000 | ≥300 | 7.5 | |
| B1-OM4 | 3.0/1.0 | ≥3500/500 | ≥4700 | ≥550 | 7.5 | |
संरचना और तकनीकी विनिर्देश
| फाइबर की संख्या |
केबल व्यास (मिमी) |
केबल का वजन (किग्रा/किमी) |
तन्य शक्ति (एन/100 मिमी) |
क्रश प्रतिरोध (एन/100 मिमी) |
|||
| अल्पकालिक | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | ||||
| 1-4 | 5.2*2.0 | 18 | 600 | 300 | 2200 | 1000 | |
| 6-12 | 3.0*9.0 | 27 | 1200 | 600 | 1100 | 500 | |
नोट
यह डाटाशीट संदर्भ के लिए है, अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
केबल कोर 250μm व्यास के रंगीन कोटिंग फाइबर से बना है।
जब एफआरपी और स्टील की ताकत वाले तत्वों का उपयोग किया जाता है तो केबल के तन्यता और कुचलने के गुण तालिका में निर्दिष्ट मूल्यों के अनुरूप होते हैं।
