जीजेएक्सएफएच एफटीटीएच
सिम्प्लेक्स इनडोर केबल बो-टाइप मल्टी कोर सिंगल मोड ड्रॉप केबल टेलीकम्युनिकेशन वायर LAN

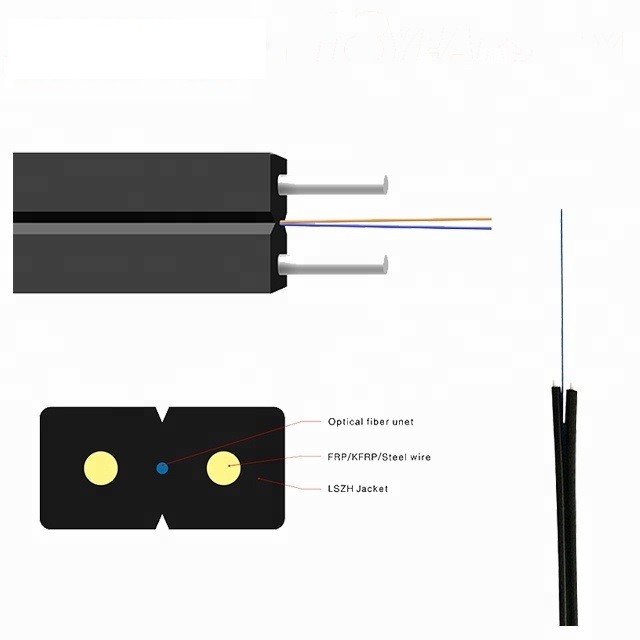

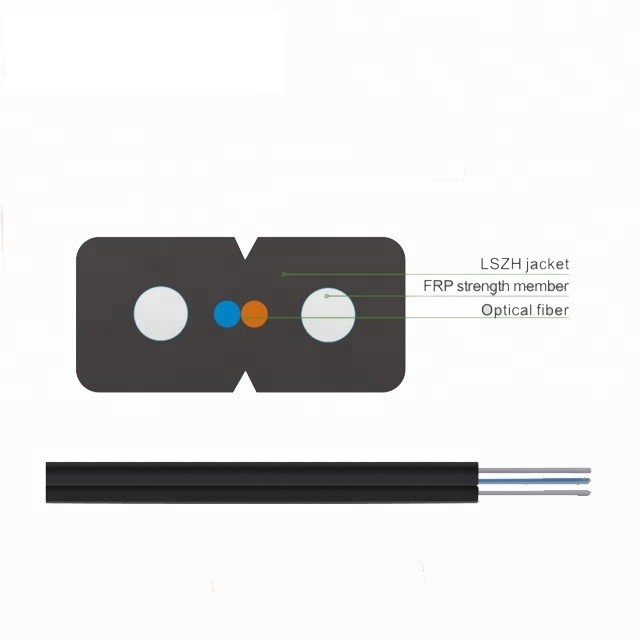

250um रंगीन कोटिंग फाइबर केंद्र में स्थित है।दो समानांतर फाइबर प्रबलित प्लास्टिक (FRP) रखे गए हैंदोनों पक्षों पर।केबल एक काले या रंग यूवी और लौ प्रतिरोधी LSZH म्यान के साथ पूरा किया गया है।

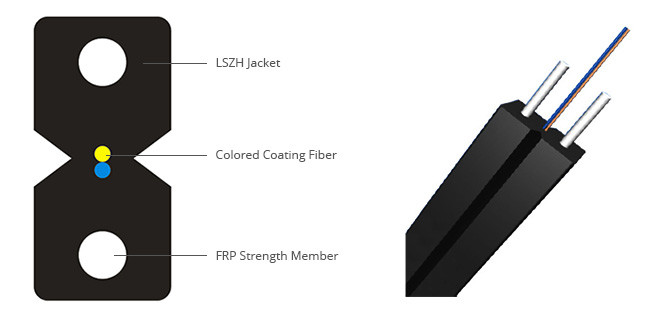

संरचना:
विशेषता:
1. विशेष झुकने-प्रतिरोधी ऑप्टिकल फाइबर, अधिक बैंडविड्थ प्रदान करना और नेटवर्क ट्रांसमिशन प्रदर्शन को बढ़ाना;
2. दो समानांतर एफआरपी सुदृढीकरण ऑप्टिकल केबल को अच्छा दबाव प्रतिरोध बनाते हैं और ऑप्टिकल फाइबर की रक्षा करते हैं;
3. ऑप्टिकल केबल में सरल संरचना, हल्के वजन और मजबूत व्यावहारिकता है;
4. अद्वितीय नाली डिजाइन, छीलने में आसान, कनेक्ट करने में आसान, स्थापना और रखरखाव को सरल बनाना;
5. कम धूम्रपान हलोजन मुक्त लौ-प्रतिरोधी पॉलीथीन म्यान या लौ-प्रतिरोधी पीवीसी म्यान, पर्यावरण संरक्षण।
6. विभिन्न प्रकार के ऑन-साइट कनेक्टर्स के साथ मिलान किया जा सकता है, ऑन-साइट एंड हो सकता है।
7. इसकी कोमलता और हल्केपन के कारण, शीथेड केबल का व्यापक रूप से एक्सेस नेटवर्क में उपयोग किया जाता है;शीथेड केबल का वैज्ञानिक नाम यह है कि एक्सेस नेटवर्क ऑप्टिकल केबल को पेश करने के लिए तितली का उपयोग करता है;क्योंकि इसका आकार तितली जैसा है, इसे बटरफ्लाई ऑप्टिकल केबल, 8-आकार की ऑप्टिकल केबल भी कहा जाता है।
विशिष्टता:
सामान्य विवरण
| केबल प्रकार | एफटीटीएच (ड्रॉप केबल) |
| फाइबर प्रकार | एसएम जी657ए1/एसएम जी657ए2 |
| आवेदन | एफटीटीएच, लैन |
| अनुशंसित स्थापना विधियां | हवाई |
| वातावरण | घर के अंदर |
| तापमान की रेंज | -40 से 70 ℃ |
फाइबर निर्दिष्टीकरण
| फाइबर शैली | इकाई |
एसएम जी652डी |
एसएम G657A1 |
एसएम G657A2 |
||
| शर्त | एनएम | 1310/1550 | 1310/1550 | 1310/1550 | ||
| क्षीणन | डीबी/किमी | 0.36/0.23 | 0.35/0.21 | 0.35/0.21 | ||
| फैलाव | 1310एनएम | पीएस/(एनएम*किमी) | 18 | 18 | 18 | |
| 1550एनएम | पीएस/(एनएम*किमी) | 22 | 22 | 22 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1312 ± 10 | 1312 ± 10 | 1300-1324 | ||
| शून्य फैलाव ढलान | पीएस/(एनएम²×किमी) | 0.091 | 0.090 | 0.092 | ||
| पीएमडी अधिकतम व्यक्तिगत फाइबर | [पीएस/√किमी] | 0.2 | 0.2 | 0.2 | ||
| पीएमडी डिजाइन लिंक वैल्यू | पीएस/(एनएम²×किमी) | 0.08 | 0.08 | 0.08 | ||
| फाइबर कटऑफ तरंग दैर्ध्य c | एनएम | ≧1180,≤1330 | ≧1180,≤1330 | ≧1180,≤1330 | ||
| केबल कटऑफ तरंगदैर्ध्य (सीसी) | एनएम | 1260 | ..... | ..... | ||
| एमएफडी | 1310एनएम | उम | 9.2 ± 0.4 | 9.0 ± 0.4 | 9.8 ± 0.4 | |
| 1550एनएम | उम | 10.4 ± 0.8 | 10.1 ± 0.5 | 9.8 ± 0.5 | ||
| चरण (द्विदिशात्मक माप का मतलब) | डीबी | 0.05 | 0.05 | 0.05 | ||
| फाइबर की लंबाई और बिंदु असंतुलन पर अनियमितताएं | डीबी | 0.05 | 0.05 | 0.05 | ||
| अंतर बैकस्कैटर गुणांक | डीबी/किमी | 0.03 | 0.03 | 0.03 | ||
| क्षीणन एकरूपता | डीबी/किमी | 0.01 | 0.01 | 0.01 | ||
| क्लैडिंग व्यास | उम | 125.0 ± 0.1 | 124.8 ± 0.1 | 124.8 ± 0.1 | ||
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | 0.7 | 0.7 | ||
| कोटिंग व्यास | उम | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| कोटिंग/शैफिंच केंद्रित रूप से त्रुटि | उम | 12.0 | 12.0 | 12.0 | ||
| कोटिंग गैर गोलाकार | % | 6.0 | 6.0 | 6.0 | ||
| कोर/क्लैडिंग सांद्रता त्रुटि | उम | 0.6 | 0.5 | 0.5 | ||
| कर्ल (त्रिज्या) | उम | 4 | 4 | 4 | ||
फाइबर की मानक रंग पहचान
| नहीं। | 1 | 2 | 3 | 4 |
| रंग | नीला | संतरा | हरा | भूरा |
केबल डिजाइन
| मद | विवरण |
| मॉडल नं | जीजेएक्सएच/जीजेएफएक्सएच |
| 1. फाइबर गिनती | 1 कोर, 2 कोर, 4 कोर |
| 2. केबल व्यास | 3.0*2.0mm |
| 3. केबल वजन | 11.5KGS/9.5KGS |
| 4. शक्ति सदस्य | |
| -सामग्री | स्टील/एफआरपी |
| व्यास | 0.45 मिमी |
| 5.बाहरी म्यान | |
| -सामग्री | LSZH (ब्लैक/व्हाइट) |
| 6. म्यान अंकन | |
| - अंकन का प्रकार | लेजर प्रिंटिंग |
ताकत सदस्य
ताकत सदस्य स्टील या एफआरपी से बना है।यह केबल को तन्यता प्रदान करता है।
म्यान पानी की घुसपैठ से केबल की रक्षा करता है।
बाहरी जैकेट
LSZH म्यान फाइबर पर बाहर निकाला जाता है।
केबल म्यान अंकन
प्रत्येक केबल में निम्नलिखित जानकारी स्पष्ट रूप से केबल के बाहरी जैकेट पर अंकित होती है:
ए।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई का निशान (सामान्य रूप से प्रत्येक मीटर पर छपाई)
इ।या ग्राहक की आवश्यकताओं के रूप में।
आवेदन:
1. इनडोर वायरिंग के लिए उपयोग किया जाता है, अंतिम उपयोगकर्ता सीधे केबल का उपयोग करते हैं;
2. इमारतों में ऑप्टिकल केबल लगाने के लिए उपयोग किया जाता है;
FTTH में उपयोगकर्ताओं की इनडोर वायरिंग के लिए।
