GYFTY
ढीली ट्यूब गैर-बख़्तरबंद 2-144 कोर आउटडोर एरियल और डक्ट संचार फाइबर ऑप्टिक केबल फंसे;

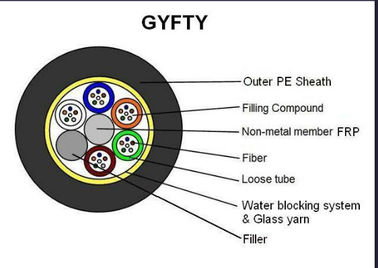

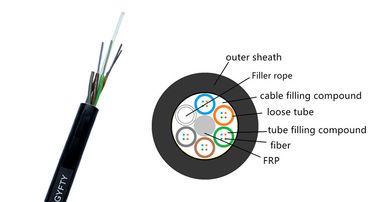

संरचना:
GYFTY ऑप्टिकल केबल की संरचना यह है कि 250μm ऑप्टिकल फाइबर उच्च मापांक सामग्री से बनी एक ढीली ट्यूब में लिपटा होता है, और ढीली ट्यूब जलरोधी यौगिक से भरी होती है।
केबल कोर का केंद्र एक ग्लास फाइबर प्रबलित प्लास्टिक (एफआरपी) है।ढीली ट्यूब (और भराव रस्सी) को एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए केंद्रीय प्रबलिंग कोर के चारों ओर घुमाया जाता है।केबल कोर में अंतराल पानी अवरोधक भराव से भरे हुए हैं।केबल बनाने के लिए पॉलीइथाइलीन आंतरिक म्यान की एक परत केबल कोर के बाहर निकाली जाती है।
ढीली ट्यूब एक बार लेपित ऑप्टिकल फाइबर की रक्षा करती है
ढीली ट्यूब सुदृढीकरण के चारों ओर मुड़ जाती है
सुदृढीकरण ऑप्टिकल केबल के केंद्र में है
विशेषता:
● "SZ" द्विदिश परत घुमा प्रौद्योगिकी को अपनाएं
जल अवरोधक मलहम चरण दर चरण भरना, पूर्ण खंड जल अवरोधन
स्टील (एल्यूमीनियम) बेल्ट में विश्वसनीय बंधन, उच्च शक्ति और मुड़ने पर कोई दरार नहीं होती है
●स्थिर फाइबर लंबाई नियंत्रण
● केबल बनने के बाद, ऑप्टिकल फाइबर का अतिरिक्त क्षीणन लगभग शून्य है, और फैलाव मान नहीं बदलता है
● उत्कृष्ट पर्यावरण प्रदर्शन, लागू तापमान सीमा -10 ℃ ~ + 70 ℃ . है
विशिष्टता:
सामान्य विवरण
| केबल प्रकार | GYFTY |
| फाइबर प्रकार | जी652डी |
| आवेदन | लंबी दूरी की संचार, लैन |
| अनुशंसित स्थापना विधियां | हवाई |
| वातावरण | घर के बाहर |
| तापमान की रेंज | -40 ℃ से 70 ℃ |
2.2 फाइबर निर्दिष्टीकरण
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल अभिलक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) |
1310एनएम 1550एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
सुक्ष्ममापी सुक्ष्ममापी |
| कट-ऑफ तरंग दैर्ध्य (λcc) | 1260 | एनएम | |
| क्षीणन गुणांक |
1310एनएम 1383एनएम 1550एनएम |
＜0.35 ＜0.35 0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने नुकसान | 75mm, 100circles, 1550nm . पर | 0.1 | डीबी |
| क्षीणन गैर-एकरूपता | 0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339एनएम 1271~1360एनएम 1550एनएम |
3.5 5.3 18 |
पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | 0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (विशिष्ट मूल्य) |
1310एनएम 1550एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | |
| कोर/क्लैडिंग सांद्रता त्रुटि | 0.8 | सुक्ष्ममापी | |
| क्लैडिंग नॉन-सर्कुलरिटी | 1.0 | % | |
| कोटिंग व्यास | 245.0 ± 10 | सुक्ष्ममापी | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | |
| कोटिंग गैर-परिपत्र | 8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | सुक्ष्ममापी | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | 4 | एम | |
| प्रूफ तनाव | 0.69 | जीपीए | |
| कोटिंग पट्टी बल |
औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव जंग संवेदनशीलता पैरामीटर (एनडी मूल्य) | 20 | ||
आवेदन:
ओवरहेड, पाइपलाइन, सीधे दफन और अन्य बिछाने के तरीकों के लिए उपयुक्त
