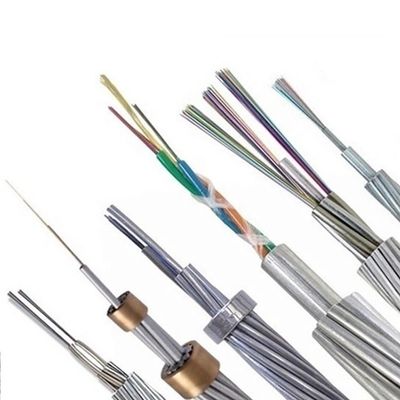

OPGW ऑप्टिकल ग्राउंड वायर 72 कोर आउटडोर एरियल फाइबर ऑप्टिक केबल
OPGW केबल एक प्रकार की केबल संरचना है जिसमें बिजली संचरण के लिए ऑप्टिकल ट्रांसमिशन और ओवरहेड ग्राउंड वायर का संयोजन होता है।यह ऑप्टिकल फाइबर केबल और ओवरहेड ग्राउंड वायर दोनों के रूप में पावर ट्रांसमिशन लाइन में काम कर रहा है जो बिजली की हड़ताल और शॉर्ट सर्किट मुद्रा का संचालन कर सकता है। OPGW में स्टेनलेस स्टील ट्यूब ऑप्टिकल यूनिट, एल्यूमीनियम क्लैडिंग स्टील वायर, एल्यूमीनियम मिश्र धातु के तार शामिल हैं।इसमें केंद्रीय स्टेनलेस स्टील ट्यूब संरचना और परत स्ट्रैंडिंग संरचना है।हम विभिन्न पर्यावरण की स्थिति और ग्राहकों की आवश्यकताओं के अनुसार संरचना को डिजाइन कर सकते हैं।
विशेषताएँ
1. बड़े व्यास, बड़ी फाइबर क्षमता
2. संरचना स्थिर है और विश्वसनीयता अधिक है
3. पक्ष और उत्कृष्ट शॉर्ट सर्किट वर्तमान क्षमता के खिलाफ उत्कृष्ट क्षमता
4. इष्टतम स्ट्रैंडिंग डिज़ाइन माध्यमिक ऑप्टिकल फाइबर की अधिशेष लंबाई प्राप्त कर सकता है
5. किस्में की संख्या दो या तीन परतों में डिज़ाइन की जा सकती है
6. सामान्य ग्राउंड तारों के साथ मिलान करें
विनिर्देश
| केबल की गिनती | म्यान व्यास (एमएम) से बाहर | वजन (किग्रा) | न्यूनतम स्वीकार्य तन्य शक्ति (एन) | न्यूनतम स्वीकार्य क्रश लोड (N/100mm) | न्यूनतम झुकने त्रिज्या (एमएम) | भंडारण तापमान (डिग्री सेल्सियस) | |||
| लघु अवधि | दीर्घकालिक | लघु अवधि | दीर्घकालिक | लघु अवधि | दीर्घकालिक | ||||
| 72 | 13.5 | 160 | 1500 | 600 | 1000 | 300 | 20डी | 10डी | -40~70 |
नोट: यह डेटाशीट केवल एक संदर्भ हो सकती है, अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।

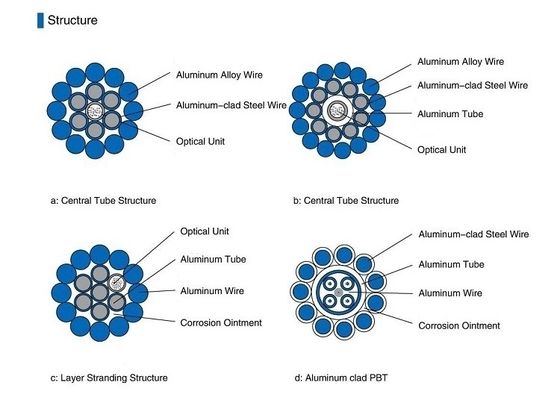

संरचनात्मक पैरामीटर
| केबल मॉडल | ओपीजीडब्ल्यू -60 | ओपीजीडब्ल्यू -70 | ओपीजीडब्ल्यू-90 | ओपीजीडब्ल्यू-110 | ओपीजीडब्ल्यू-130 |
| स्टेनलेस स्टील ट्यूब की संख्या / व्यास (मिमी)। | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| एएल वायर (मिमी) की संख्या / व्यास | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| एसीएस वायर (मिमी) की संख्या / व्यास | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| केबल का व्यास (मिमी) | 10.5 | 12.0 | 13.0 | 14.0 | 15.0 |
| आरटीएस (केएन) | 75 | 45 | 53 | 64 | 80 |
| केबल वजन (किलो / किमी) | 415 | 320 | 374 | 432 | 527 |
| डीसी प्रतिरोध (200 सी डब्ल्यू / किमी) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| लोच का मॉड्यूलस (जीपीए) | 162.0 | 96.1 | 95.9 | 95.6 | 97.8 |
| रैखिक थर्मल विस्तार का गुणांक (1/×10-6) | 12.6 | 17.8 | 17.8 | 17.8 | 17.2 |
| शॉर्ट सर्किट क्षमता (kA²s) | 24.0 | 57.3 | 78.9 | 105.8 | 150.4 |
| मैक्स।ऑपरेशन तापमान (सी) | 200 | 200 | 200 | 200 | 200 |
पैकिंग और शिपिंग
पीआई में निर्दिष्ट या आवश्यकता के अनुसार केबल की आपूर्ति लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील किया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।ड्रम के अंदर प्रत्येक फाइबर के लिए क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट संलग्न है।
हमारी कंपनी
डोंगगुआन TW-SCIE कं, लिमिटेडऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान और विकास, उत्पादन, प्रसंस्करण, बिक्री और नेटवर्क इंजीनियरिंग में विशेषज्ञता वाला एक उच्च तकनीक वाला उद्यम है, और इसके पास स्वतंत्र आयात और निर्यात अधिकार हैं।कंपनी के पास वफादार, समर्पित, बुद्धिमान, मजबूत पेशेवर और तकनीकी प्रतिभाओं का एक समूह है, जो दुनिया के उन्नत ऑप्टिकल संचार उत्पादों के विकास और अनुप्रयोग पर नज़र रखने के लिए प्रतिबद्ध है।कंपनी आर एंड डी, उत्पादन, मुख्य उत्पादों का प्रबंधन ऑप्टिकल फाइबर, ऑप्टिकल केबल, ऑप्टिकल ट्रांसीवर, ऑप्टिकल मॉडेम आदि हैं।उत्पादों का व्यापक रूप से संचार, विद्युत शक्ति, रेलवे, सैन्य और अन्य संबंधित विभागों में उपयोग किया जाता है, फ्रांस, भारत, सिंगापुर, मलेशिया और अन्य देशों को निर्यात किया जाता है।
Q1: आपका कारखाना कहां है?
ए 1: हमारा कारखाना डोंगगुआन शहर, गुआंग्डोंग प्रांत, चीन में स्थित है।
Q2: आपकी कंपनी कब से ऐसा कर रही है?
A2: 20 से अधिक वर्षों। हम न केवल फाइबर ऑप्टिकल केबल का उत्पादन कर रहे हैं, बल्कि ऑप्टिकल फाइबर और संबंधित उपकरणों का उत्पादन भी करते हैं।
क्यू3: कैसे केबल की गुणवत्ता के बारे में?
A4: हमारे कारखाने को ISO9001 गुणवत्ता प्रबंधन प्रणाली द्वारा अनुमोदित किया गया है और सूची में STARF, CE, CPR, TLC प्रमाणपत्र शामिल हैं। हमारे उत्पादों की विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए हमारे पास उपकरणों और उपकरणों की एक श्रृंखला है।
क्यू4: आप हमारी आवश्यकताओं के रूप में केबल का उत्पादन कर सकते हैं?
ए 6: बेशक। हम उचित कीमतों के साथ आपकी आवश्यकताओं के अनुसार विभिन्न प्रकार के उत्पादों की आपूर्ति कर सकते हैं।
क्यू5: क्या आप OEM ऑर्डर स्वीकार करते हैं और MOQ कितने हैं?
ए 7: हां, हम आपके OEM आदेश का गर्मजोशी से स्वागत करते हैं। ग्राहक की संतुष्टि प्राप्त करने के लिए, हम नमूना आदेश, यहां तक कि एक टुकड़ा भी स्वीकार करते हैं।
