GYTS53
आउटडोर संचार बड़े-कोर संरचना सीधे विरोधी चींटी डबल बख़्तरबंद फाइबर ऑप्टिकल केबल दफन:

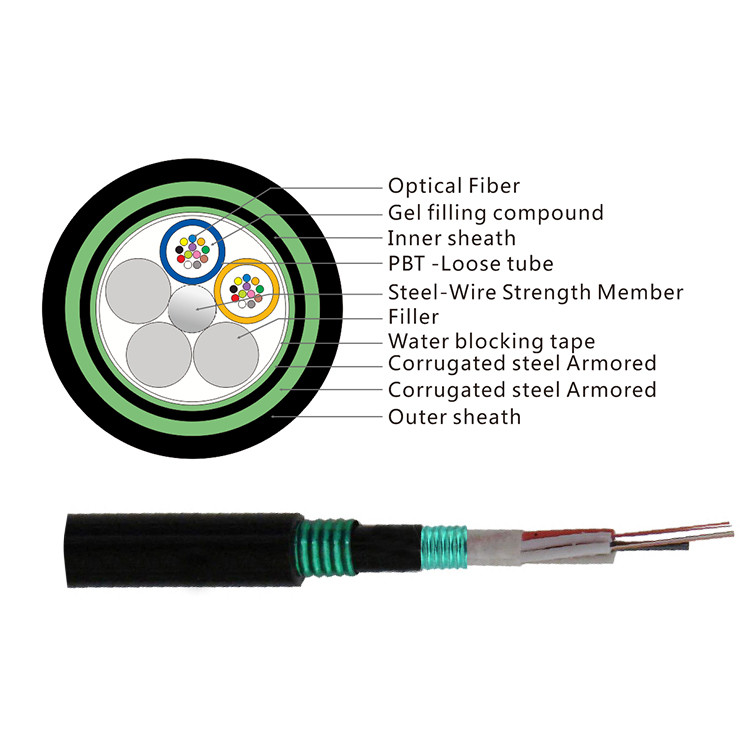

संरचना:
GYTS53 ऑप्टिकल केबल की संरचना यह है कि 250μm ऑप्टिकल फाइबर उच्च मापांक सामग्री से बनी एक ढीली ट्यूब में लिपटा होता है, और ढीली ट्यूब जलरोधी यौगिक से भरी होती है।केबल कोर का केंद्र एक धातु प्रबलित कोर है।कुछ ऑप्टिकल फाइबर केबल्स के लिए, धातु प्रबलित कोर के बाहर पॉलीथीन (पीई) की एक परत को बाहर निकालना होगा।ढीली ट्यूब (और भराव रस्सी) को एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए केंद्रीय प्रबलिंग कोर के चारों ओर घुमाया जाता है, और केबल कोर में अंतराल पानी को अवरुद्ध करने वाले भराव से भर जाता है।प्लास्टिक लेपित स्टील टेप को लंबे समय तक लपेटा जाता है और फिर पॉलीइथाइलीन आंतरिक म्यान की एक परत के साथ बाहर निकाला जाता है।डबल-साइडेड प्लास्टिक कोटेड स्टील टेप (PSP) को लंबे समय तक लपेटा जाता है और फिर केबल बनाने के लिए पॉलीइथाइलीन शीथ के साथ बाहर निकाला जाता है।
विशेषता:
● "SZ" द्विदिश परत घुमा प्रौद्योगिकी को अपनाना
जल-अवरोधक मरहम चरण दर चरण भरना, जल-अवरोधक पूर्ण खंड में
स्टील (एल्यूमीनियम) बेल्ट में किनारे के साथ विश्वसनीय संबंध, उच्च शक्ति, और मुड़ने पर कोई दरार नहीं होती है
●स्थिर फाइबर अतिरिक्त लंबाई नियंत्रण
● केबल बनने के बाद, फाइबर का अतिरिक्त क्षीणन लगभग शून्य होता है, और फैलाव मान नहीं बदलता है
● उत्कृष्ट पर्यावरण प्रदर्शन, लागू तापमान सीमा -10 ℃ ~ + 70 ℃ . है
विशिष्टता:
| फाइबर गणना | नाममात्र व्यास (मिमी) | नाममात्र वजन (किलो / किमी) | प्रति ट्यूब अधिकतम फाइबर | (ट्यूब+फिलर्स) की अधिकतम संख्या | स्वीकार्य तन्यता भार (एन) |
स्वीकार्य क्रश प्रतिरोध (एन/100 मिमी) |
||
| लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |||||
| 2~30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32~48 | 13.8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50~72 | 14.6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 16.0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 98~144 | 17.6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| > 144 | ग्राहक के अनुरोध पर उपलब्ध | |||||||
ध्यान दें:
1. लौ retardant केबल के लिए, बाहरी म्यान कम-धुआं हलोजन-मुक्त (LSZH) सामग्री से बना हो सकता है, और प्रकार GYTZS है।
2. ग्राहक के अनुरोध पर, बाहरी म्यान पर अनुदैर्ध्य रंग पट्टी के साथ केबल की पेशकश की जा सकती है।अधिक विवरण, कृपया GYTA श्रृंखला देखें।
3. विशेष केबल संरचना को ग्राहक के अनुरोध पर डिजाइन और निर्मित किया जा सकता है।
फाइबर निर्दिष्टीकरण
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| विशेषताएं | शर्तेँ | निर्दिष्ट मूल्य | इकाइयों |
| ऑप्टिकल अभिलक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) |
1310एनएम 1550एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
सुक्ष्ममापी सुक्ष्ममापी |
| कट-ऑफ तरंग दैर्ध्य (λcc) | 1260 | एनएम | |
| क्षीणन गुणांक |
1310एनएम 1383एनएम 1550एनएम |
＜0.35 ＜0.35 0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने नुकसान | φ75mm, 100circles, 1550nm . पर | 0.1 | डीबी |
| क्षीणन गैर-एकरूपता | 0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339एनएम 1271~1360एनएम 1550एनएम |
3.5 5.3 18 |
पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | 0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (विशिष्ट मूल्य) |
1310एनएम 1550एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | |
| कोर/क्लैडिंग सांद्रता त्रुटि | 0.8 | सुक्ष्ममापी | |
| क्लैडिंग नॉन-सर्कुलरिटी | 1.0 | % | |
| कोटिंग व्यास | 245.0 ± 10 | सुक्ष्ममापी | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | 12.0 | ||
| कोटिंग गैर-परिपत्र | 8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | सुक्ष्ममापी | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | 4 | एम | |
| प्रूफ तनाव | 0.69 | जीपीए | |
| कोटिंग पट्टी बल |
औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव जंग संवेदनशीलता पैरामीटर (एनडी मूल्य) | 20 | ||
हम केबल का उत्पादन और परीक्षण निम्नलिखित मानक का अनुपालन करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794–1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794–1-2-ई4 |
| बार-बार झुकना | आईईसी 60794–1-2-ई6 |
| मरोड़ परीक्षण | आईईसी 60794–1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो |
आईईसी 60794-1-ई14 |
केबल सीअयस्क
ढीले ट्यूब SZ का उपयोग करने वाले केंद्रीय शक्ति सदस्य के आसपास फंसे हुए हैं।SZ स्ट्रैंडिंग ट्यूबों को एक दिशा में कई मोड़ों के लिए लपेटता है, फिर दूसरी दिशा में।
केंद्रीय एसताकत एमअंगार
केंद्रीय शक्ति सदस्य स्टील से बना है यह केबल को तन्यता और एंटी-बकलिंग ताकत दोनों प्रदान करता है।
ढीली ट्यूब
ऑप्टिकल फाइबर जेली भरी ट्यूब में रखे जाते हैं।ट्यूब उद्योग मानक पीबीटी के साथ निर्मित है।यह ऊपर दिखाई गई योजना के अनुसार आसान पहचान के लिए रंगीन है।
पानी बीताला सामग्री
फिलिंग कंपाउंड, ढीली ट्यूब और आंतरिक म्यान के बीच पानी को अवरुद्ध करने वाली सामग्री केबल को पानी की घुसपैठ से बचाती है।
हाथ - या
नालीदार स्टील टेप की दो परतें अतिरिक्त केबल संपीड़न शक्ति, अधिकतम एंटी-क्रश संपत्ति, कृंतक संरक्षण और बुलेट प्रतिरोधी प्रदर्शन प्रदान करती हैं।
बाहरी जैकेट
एक काले उच्च घनत्व पॉलीथीन जैकेट को केबल कोर और नालीदार स्टील टेप कवच के रूप में म्यान के रूप में बाहर निकाला जाता है।
केबल एसहीथ एमआर्किंग
प्रत्येक केबल में निम्नलिखित जानकारी स्पष्ट रूप से केबल के बाहरी जैकेट पर अंकित होती है:
ए।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई का निशान (सामान्य रूप से प्रत्येक मीटर पर छपाई)
इ।या ग्राहक की आवश्यकताओं के रूप में।
आवेदन:
ओवरहेड, पाइपलाइन, सीधे दफन और अन्य बिछाने के तरीकों के लिए उपयुक्त
