GYTC8S 144 कोर आउटडोर स्व-समर्थन बख़्तरबंद हवाई ऑप्टिकल फाइबर केबल चित्रा 8 केबल
1. विवरण
GYTC8S एक विशिष्ट स्व-सहायक आउटडोर फाइबर ऑप्टिक केबल है, जो हवाई अनुप्रयोगों के लिए उपयुक्त है;केबल में अच्छा नमी प्रतिरोध प्रदर्शन और डक्ट और दफन विधि के लिए उपयुक्त क्रश प्रतिरोध प्रदर्शन है।

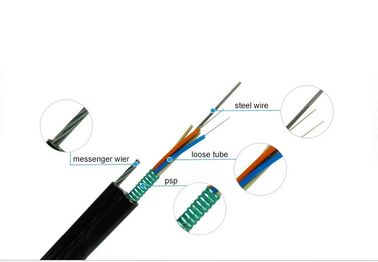

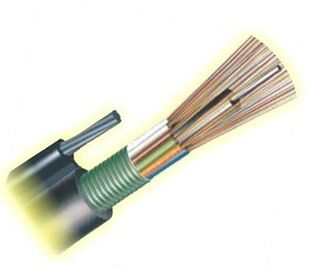

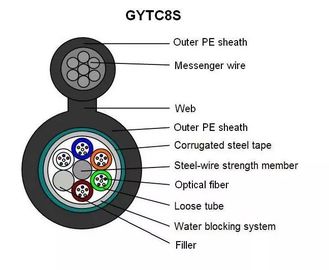

मानसिक शक्ति सदस्य फंसे हुए तारों से बना होता है क्योंकि सहायक भाग को पॉलीइथाइलीन (पीई) म्यान के साथ फिगर 8 संरचना के साथ पूरा किया जाता है।नालीदार स्टील टेप बख़्तरबंद और पीई बाहरी म्यान क्रश प्रतिरोध और बंदूक शॉट प्रतिरोध सुविधाएँ प्रदान करते हैं।केंद्रीय शक्ति के रूप में स्टील-वायर या एफआरपी ताकत सदस्य तन्य शक्ति में सुधार करता है और यह ढीली ट्यूब और पानी अवरुद्ध प्रणाली से घिरा हुआ है।प्रभाव संरचना उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन सुनिश्चित करती है।
2.1 सामान्य विवरण
| केबल प्रकार | GYTC8S |
| फाइबर प्रकार | एसएम |
| आवेदन | लंबी दूरी की संचार, लैन |
| अनुशंसित स्थापना विधियां | हवाई |
| वातावरण | घर के बाहर |
| तापमान की रेंज | -40℃ से 70 ℃ |
2.2 संरचना और तकनीकी विनिर्देश
|
रेशा गिनती |
नाममात्र व्यास (मिमी) |
नाममात्र वज़न (किलो/किमी) |
मैक्स फाइबर प्रति ट्यूब |
की अधिकतम संख्या (ट्यूब+फिलर्स) |
स्वीकार्य तन्यता लोड (एन) |
स्वीकार्य क्रश प्रतिरोध (एन/100 मिमी) |
||
| लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |||||
| 2~30 | 10.0*18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32~48 | 10.7*18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50 ~ 72 | 11.6*19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74~96 | 13.0*20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| >98 | ग्राहक के अनुरोध पर उपलब्ध | |||||||
ध्यान दें : यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक का अनुपालन करने वाले केबल का उत्पादन और परीक्षण करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794–1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794–1-2-ई4 |
| बार-बार झुकना | आईईसी 60794–1-2-ई6 |
| मरोड़ परीक्षण | आईईसी 60794–1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | आईईसी 60794-1-ई14 |
4. पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से थर्मल रैप से ढका होगा जिसे पैकेजिंग पट्टियों द्वारा केबल से जोड़ा जाता है।यह रैप पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी संरक्षण प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
5.हमारा व्यापार दर्शन
ए 1: हमारा कारखाना डोंगगुआन शहर, गुआंग्डोंग प्रांत, चीन में स्थित है।
Q2: आपकी कंपनी कब से ऐसा कर रही है?
ए 2: 20 से अधिक वर्षों से। हम न केवल फाइबर ऑप्टिकल केबल का उत्पादन कर रहे हैं बल्कि ऑप्टिकल फाइबर और संबंधित उपकरण भी तैयार कर रहे हैं।
क्यू3:कैसे केबल की गुणवत्ता के बारे में?
ए 4: हमारे कारखाने को आईएसओ 9 001 गुणवत्ता प्रबंधन प्रणाली द्वारा अनुमोदित किया गया है और सूची में स्टारफ, सीई, सीपीआर, टीएलसी प्रमाणपत्र शामिल हैं। हमारे पास हमारे उत्पादों की विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए उपकरणों और उपकरणों की एक श्रृंखला है।
क्यू4: क्या आप हमारी आवश्यकताओं के रूप में केबल का उत्पादन कर सकते हैं?
ए 6: बेशक। हम उचित कीमतों के साथ आपकी आवश्यकताओं के अनुसार विभिन्न प्रकार के उत्पादों की आपूर्ति कर सकते हैं।
क्यू5: क्या आप OEM आदेश स्वीकार करते हैं और MOQ कितने हैं?
ए 7: हां, हम आपके OEM आदेश का गर्मजोशी से स्वागत करते हैं। ग्राहक की संतुष्टि प्राप्त करने के लिए, हम नमूना आदेश स्वीकार करते हैं, यहां तक कि एक टुकड़ा भी।
