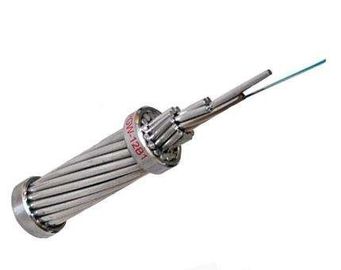

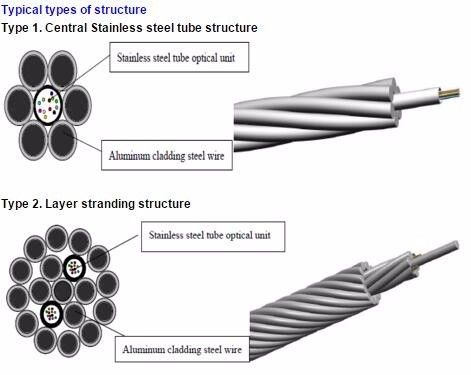

OPGW केबल एक प्रकार की केबल संरचना है जिसमें बिजली संचरण के लिए ऑप्टिकल ट्रांसमिशन और ओवरहेड ग्राउंड वायर का संयोजन होता है।यह पॉवर ट्रांसमिशन लाइन में ऑप्टिकल फाइबर केबल और ओवरहेड ग्राउंड वायर दोनों के रूप में काम कर रहा है जो बिजली की हड़ताल और शॉर्ट सर्किट मुद्रा का संचालन कर सकता है। OPGW में स्टेनलेस स्टील ट्यूब ऑप्टिकल यूनिट, एल्यूमीनियम क्लैडिंग स्टील वायर, एल्यूमीनियम मिश्र धातु के तार शामिल हैं।इसमें केंद्रीय स्टेनलेस स्टील ट्यूब संरचना और परत स्ट्रैंडिंग संरचना है।हम विभिन्न पर्यावरण की स्थिति और ग्राहकों की आवश्यकताओं के अनुसार संरचना को डिजाइन कर सकते हैं।
अनुप्रयोग
1. प्रकाश संरक्षण और शॉर्ट सर्किट करंट का संचालन।
2. वृद्ध जमीन के तार और उच्च वोल्टेज जमीन के तार की नई संरचना को बदलने के लिए अनुकूल।
3. नए या मौजूदा ग्राउंड केबल के लिए।
तकनीकी डाटा
| संरचना विवरण | नामांकित | नहीं। | व्यास | ||
| केंद्र | 20% एएस तार | 1 | 2.70 | मिमी | |
| परत 1 | 20% एएस तार | 4 | 2.70 | मिमी | |
| SUS-ट्यूब | 2 | 2.70 | मिमी | ||
| परत 2 | 20% एएस तार | 10 | 2.70 | मिमी | |
| आईईईई एसटीडी 1138, आईईसी 60794-4 मानकों के अनुसार | |||||
| फाइबर संख्या और प्रकार | 48 | G652D | |||
| मानक व्यास | 13.50 | मिमी | |||
| सहायक क्रॉस सेक्शन | 97.30 | मिमी2 | |||
| एएस तार की धारा | 97.30 | मिमी2 | |||
| अनुमानित द्रव्यमान | 687.0 | किग्रा/किमी | |||
| रेटेड तन्यता ताकत | 117.0 | के.एन. | |||
| अधिकतम स्वीकार्य तनाव (40% आरटीएस) | 46.8 | एन / एमएम 2 | |||
| दैनिक तनाव (25% आरटीएस) | 29.3 | एन / एमएम 2 | |||
| तनाव मार्जिन तनाव (70% आरटीएस) | 81.9 | एन / एमएम 2 | |||
| लोच के मापांक | 162.0 | जीपीए | |||
| थर्मल बढ़ाव गुणांक | 13.0 | ×10-6/ºC | |||
| 20ºC पर परिकलित डीसी प्रतिरोध | 0.878 | Ω/किमी | |||
| शॉर्ट-सर्किट वर्तमान क्षमता (40 ~ 200ºC, 0.25s) | 45.3 | kA2·एस | |||
| पुल और वजन के बीच का अनुपात | 17.40 | किमी | |||
| तापमान | इंस्टालेशन | -10ºC~+50 | ºC | ||
| श्रेणी: | परिवहन और संचालन | -40ºC ~ + 80 | ºC | ||

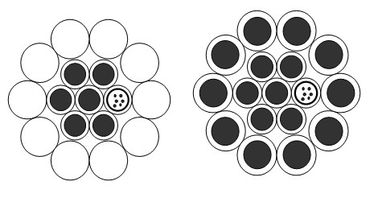

क्रॉस सेक्शन
