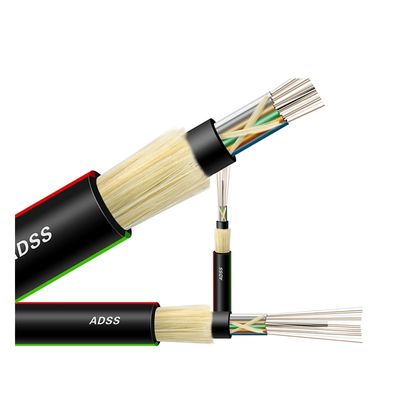

ADSS ऑल-डाइलेक्ट्रिक सेल्फ सपोर्ट आउटडोर एरियल फाइबर ऑप्टिक केबल 8/12/16/24/36/48/72/96/144 कोर
1. विवरण

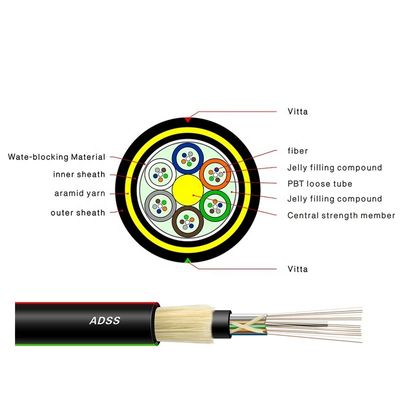

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
एडीएसएस केबल को डिजाइन करते समय ओवरहेड पावर लाइनों की वास्तविक स्थिति को पूरा ध्यान में रखा जाता है।110kV से कम की ओवरहेड बिजली लाइनों के लिए, PE बाहरी म्यान लगाया जाता है।110kV के बराबर या उससे अधिक बिजली लाइनों के लिए, बाहरी म्यान पर लागू किया जाता है।आर्मीड मात्रा और स्ट्रैंडिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
2. विनिर्देशों
.
| केबल फाइबर गिनती | / | 2~30 | 32~60 | 62~72 | |||
| संरचना | / | 1+5 | 1+5 | 1+6 | |||
| फाइबर शैली | / | जी.652डी | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | मिमी | एफआरपी | ||||
| व्यास (औसत) | 1.5 | 1.5 | 2.1 | ||||
| ढीली ट्यूब | सामग्री | मिमी | पीबीटी | ||||
| व्यास (औसत) | 1.8 | 2.1 | 2.1 | ||||
| मोटाई (औसत) | 0.32 | 0.35 | 0.35 | ||||
| अधिकतम फाइबर / ढीली ट्यूब | 6 | 12 | 12 | ||||
| ट्यूब रंग | पूर्ण रंग पहचान | ||||||
| फाइबर अतिरिक्त लंबाई | % | 0.7 ~ 0.8 | |||||
| पानी प्रतिरोध | सामग्री | / | केबल जेली | ||||
| भीतरी स्वस्थ | सामग्री | मिमी | एमडीपीई | ||||
| भीतरी म्यान | 0.9 मिमी | ||||||
| गैर-धातु मजबूत घटक | सामग्री | / | अरामिड यार्न | ||||
| बाहरी पर्त | सामग्री | मिमी | एमडीपीई | ||||
| बाहरी पर्त | 1.8 मिमी | ||||||
| केबल व्यास (औसत) | मिमी | 10.9 | 11.5 | 12.1 | |||
| केबल वजन (अनुमानित) | किग्रा/किमी | 95 | 110 | 120 | |||
| केबल अनुभागीय क्षेत्र | मिमी2 | 93.31 | 103.87 | 114.99 | |||
| क्षीणन गुणांक (अधिकतम) | 1310एनएम | डीबी/किमी | 0.35 | ||||
| 1550एनएम | 0.21 | ||||||
| रेटेड तन्यता ताकत (आरटीएस) | के.एन. | 6 | |||||
| अधिकतम अनुमत तनाव (MAT) | के.एन. | 2.5 | |||||
| वार्षिक औसत परिचालन तनाव (ईडीएस) | के.एन. | 3.2 | |||||
| यंग मापांक | kn/mm2 | 7.8 | |||||
| ताप विस्तार प्रसार गुणांक | 10-6 / ℃ | 9 | |||||
| क्रश प्रतिरोध | दीर्घावधि | एन / 100 मिमी | 1100 | ||||
| लघु अवधि | 2200 | ||||||
| अनुमति तुला त्रिज्या | स्थिर | मिमी | OD . के 15 | ||||
| गतिशील | OD . के 20 | ||||||
| तापमान | बिछाते समय | ℃ | -20~+60 | ||||
| भंडारण और परिवहन | -40~+70 | ||||||
| दौड़ना | -40~+70 | ||||||
| आवेदन की गुंजाइश | 110kV के तहत वोल्टेज स्तर के लिए उपयुक्त, हवा की गति 25m/s से नीचे, आइसिंग 5mm | ||||||
| केबल के निशान |
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष (या ग्राहक के अनुरोध पर) |
||||||
ध्यान दें : यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक का अनुपालन करने वाले केबल का उत्पादन और परीक्षण करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794–1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794–1-2-ई4 |
| बार-बार झुकना | आईईसी 60794–1-2-ई6 |
| मरोड़ परीक्षण | आईईसी 60794–1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | आईईसी 60794-1-ई14 |
4. पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
