OPGW ऑप्टिकल ग्राउंड वायर 48core आउटडोर एरियल फाइबर ऑप्टिक केबल
1. विवरण
OPGW एक दोहरी कार्यशील केबल है जो ग्राउंड वायर के कर्तव्यों का पालन करती है और आवाज, वीडियो या डेटा सिग्नल के प्रसारण के लिए एक पैच भी प्रदान करती है।विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए फाइबर पर्यावरणीय परिस्थितियों (बिजली, शॉर्ट सर्किट, लोडिंग) से सुरक्षित हैं।केबल को आवाज, डेटा और वीडियो संचार ले जाने के लिए ट्रांसमिशन और वितरण लाइनों पर स्थापित करने के लिए डिज़ाइन किया गया है, विशेष रूप से प्रकाश तरंग निगरानी प्रणाली, ओवरहेड टेस्ट लाइन के लिए एक अवलोकन प्रणाली, रखरखाव डेटा सूचना प्रणाली, पावर लाइन सुरक्षा प्रणाली, पावर लाइन ऑपरेशन सिस्टम , और मानव रहित सबस्टेशन निगरानी
2. विनिर्देशों
2.1 उत्पाद विशेषताएँ
• बड़ा व्यास, बड़ी फाइबर क्षमता
• संरचना स्थिर है और विश्वसनीयता अधिक है
• पार्श्व और उत्कृष्ट शॉर्ट सर्किट करंट क्षमता के खिलाफ उत्कृष्ट क्षमता
• इष्टतम स्ट्रैंडिंग डिज़ाइन माध्यमिक ऑप्टिकल फाइबर की अतिरिक्त लंबाई प्राप्त कर सकता है
• स्ट्रैंड्स की संख्या को दो या तीन परतों में डिज़ाइन किया जा सकता है
• आम जमीन के तारों के साथ मिलान करें

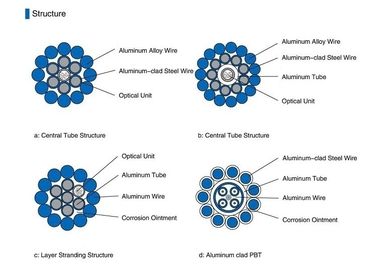

2.2 संरचना और तकनीकी विनिर्देश
| आदर्श | संरचना | अधिकतम फाइबर गिनती | अनुभागीय क्षेत्र के रूप में | व्यास (मिमी) | वजन (किलो/किमी) |
आरटीएस (केएन) |
20 डिग्री सेल्सियस डीसी प्रतिरोध (ओ / किमी) | 40-200 डिग्री सेल्सियस स्वीकार्य शॉर्ट सर्किट वर्तमान क्षमता (KA2.S) |
| OPGW-48B1.3-90- [112;45] | 1/2.6/20एएस+4/2.5/20एएस+ | 48 | 90 | 13.2 | 641 | 112 | 0.98 | 45 |
| 11/2.8/20एएस, यूनिट2/2.5 | ||||||||
| OPGW-48B1.3-90- [57;67] | 1/2.6/40एएस+4/2.5/40एएस+ | 48 | 90 | 13.2 | 457 | 57 | 0.52 | 67 |
| 11/2.8/40AS, यूनिट 2/2.5 | ||||||||
| OPGW-24B1.3-100-[118;50] | 1/2.6/20एएस+5/2.5/20एएस+ | 24 | 100 | 13.2 | 674 | 118 | 0.93 | 50 |
| 11/2.8/20एएस, यूनिट 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40एएस+5/2.5/40एएस+ | 24 | 100 | 13.2 | 479 | 60 | 0.49 | 74 |
| 11/2.8/40एएस, यूनिट 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20एएस+5/2.5/20एएस+ | 24 | 110 | 14 | 760 | 133 | 0.83 | 63 |
| 10/3.2/20एएस, यूनिट 1/2.5 | ||||||||
| OPGW-24B1.3-110-[140;68] | 1 / 2.8 / 20AS+5/2.7/20AS+ | 24 | 110 | 14.3 | 791 | 140 | 0.80 | 68 |
| 11/3.05/20एएस, यूनिट 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20एएस+5/2.8/20एएस+ | 24 | 37 | 14.1 | 473 | 67 | ≤0.40 | 95 |
| 12/2.8/एए, यूनिट 1/2.7 | 74 (एए) | |||||||
| OPGW-36B1.3-120-[145;73] | 1/3.0/20एएस+5/2.9/20एएस+ | 36 | 120 | 14.6 | 820 | 145 | 0.77 | 73 |
| 12/2.9/20एएस, यूनिट 1/2.8 | ||||||||
| OPGW-36B1.3-120-[95;98] | 1/3.0/30एएस+5/2.9/30एएस+ | 36 | 120 | 14.6 | 700 | 95 | 0.55 | 98 |
| 12/2.9/30एएस, यूनिट 1/2.8 | ||||||||
| OPGW-36B1.3-120-[74;110] | 1/3.0/40एएस+5/2.9/40एएस+ | 36 | 120 | 14.6 | 582 | 74 | 0.42 | 110 |
| 12/2.9/40एएस, यूनिट 1/2.8 | ||||||||
| OPGW-72B1.3-120-[147;76] | 1 / 3.2/20AS+4/3.0/20AS+ | 72 | 120 | 15.2 | 832 | 147 | 0.76 | 76 |
| 12/3.0/20एएस, यूनिट 2/2.9 |
ध्यान दें : यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक का अनुपालन करने वाले केबल का उत्पादन और परीक्षण करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794–1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794–1-2-ई4 |
| बार-बार झुकना | आईईसी 60794–1-2-ई6 |
| मरोड़ परीक्षण | आईईसी 60794–1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | आईईसी 60794-1-ई14 |

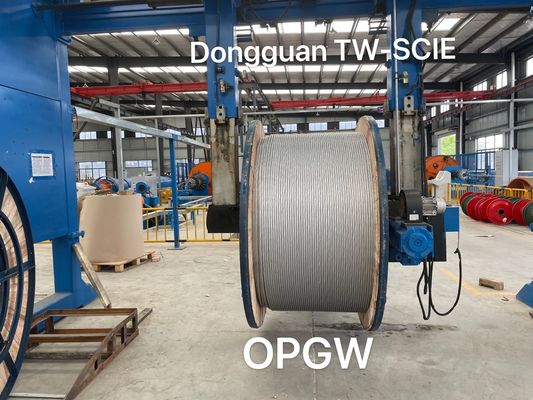

4. पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
