ऑप्टिकल फाइबर केबल के लिए तकनीकी विनिर्देश
ऑप्टिकल फाइबर की विशेषताएं
आईटीयू-टी जी की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरण विशेषताएं।652ऑप्टिकल फाइबर निम्नलिखित तालिका का अनुपालन करते हैंः
| विशेषताएं | निर्दिष्ट मूल्य | इकाइयां | ||
| ऑप्टिकल विशेषताएं | ||||
| मोड क्षेत्र का व्यास | 1310nm पर | 9.1±0.5 | μm | |
| 1550nm पर | 10.3 ± 07 | मिमी | ||
| क्षीणन गुणांक | 1310nm पर | ≤0.36 | डीबी/किमी | |
| 1550nm पर | ≤0.23 | डीबी/किमी | ||
| कमजोरी असमानता | ≤0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ)0) | 1300 ₹1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (S)0 अधिकतम) | ≤0.092 | पीएस/एनएम2·किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (PMD)Q) | ≤0.2 | |||
| कट-ऑफ तरंग दैर्ध्य (λ)सीसी) | ≤1260 | एनएम | ||
| फैलाव गुणांक | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| प्रभावशाली समूह अपवर्तन सूचकांक (एन)इफ़) | 1310nm पर | 1.466 | - क्या? | |
| 1550nm पर | 1.467 | - क्या? | ||
| ज्यामितीय विशेषता | ||||
| आवरण का व्यास | 125.0±10 | μm | ||
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | ||
| कोटिंग व्यास | 245.0±100 | μm | ||
| कोटिंग-क्लेडिंग समकक्षता त्रुटि | ≤120 | μm | ||
| कोटिंग नॉन-सर्कुलर | ≤6.0 | % | ||
| कोर-क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | ||
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | ≥4 | m | ||
| प्रूफ तनाव | ≥0.69 | जीपीए | ||
| कोटिंग स्ट्रिप बल | औसत मूल्य | 1.0-5.0 | एन | |
| शिखर मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने का नुकसान | 60 मिमी, 100 सर्कल, 1550 एनएम पर | ≤0.05 | डीबी | |
| Ф32mm, 1 सर्कल, 1550nm पर | ≤0.05 | डीबी | ||
केबल की विशेषताएं
केबल निर्माण और पैरामीटर

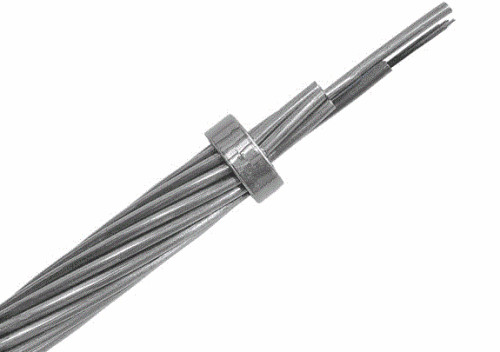

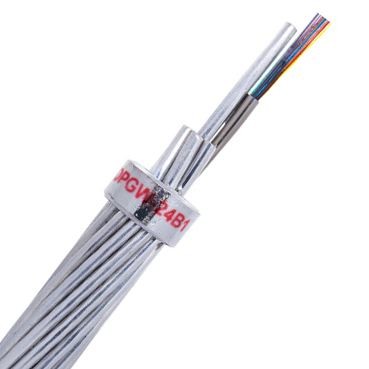

ओवरहेड ग्राउंड वायर में एल्यूमीनियम-क्लेटेड स्टील वायर और ऑप्टिकल फाइबर के साथ स्टेनलेस स्टील ट्यूब होता है।
केबल का प्रकारः OPGW-48B1.3-190[205;185.4)

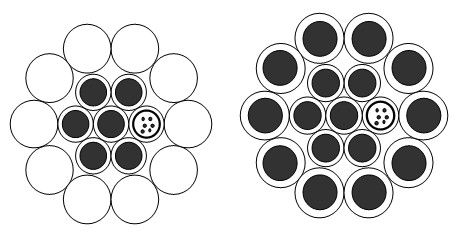

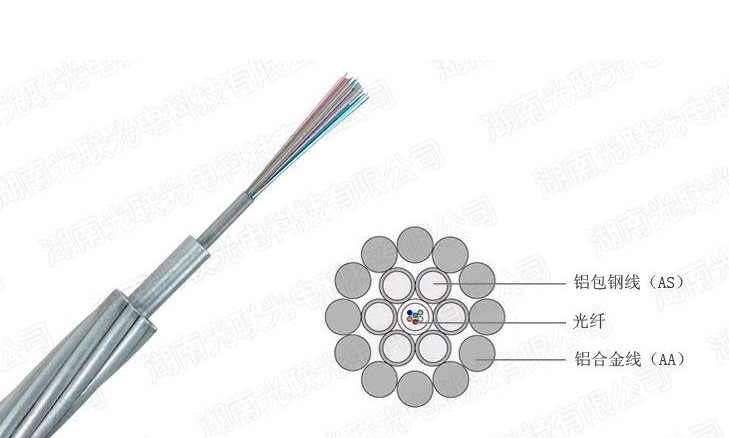

ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं. | सामग्री व्यास | ||
| फाइबर | जी.652. डी | 48 | |||
| केंद्र | 20%AS तार | 1 | व्यास | 4.0 मिमी | |
| परत 1 | एसयूएस ट्यूब | 4 | व्यास | 4.0 मिमी | |
| 20%AS तार | 2 | व्यास | 4.0 मिमी | ||
| परत 2 | 20%AS तार | 12 | व्यास | 4.0 मिमी | |
ओपीजीडब्ल्यू के विनिर्देश
| पद | तकनीकी डेटा | ||
| फंसे हुए | कोर, परत 1, परत 2 | ||
| लटकने की दिशा | बाहरी परत दाहिने हाथ है | ||
| केबल का व्यास (नामी) | 20.0 मिमी | ||
| केबल वजन (लगभग) | 1365 किलोग्राम/किमी | ||
| सहायक क्रॉस सेक्शन | एएस वायर | 188.5 मिमी2 | |
| नामित तन्यता शक्ति (आरटीएस) | 205kN | ||
| लोच का मॉड्यूल (ई-मॉड्यूल) | 162.0kN/मिमी2 | ||
| थर्मल एलोन्गेशन गुणांक | 13.0×10-6/K | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 82.0kN | ||
| रोजमर्रा का तनाव (ईडीएस) (१८%२५%आरटीएस) | 36.9~51.25kN | ||
| डीसी प्रतिरोध 20°C पर | 0.442 ओम/किमी | ||
| लघु समय वर्तमान (1.0s, 40°C~200°C) | 13.62kA | ||
| अल्पकालिक वर्तमान क्षमता I2t | 185.4kA2s | ||
| न्यूनतम झुकने की त्रिज्या | स्थापना | केबल व्यास का 30 गुना | |
| ऑपरेशन | केबल व्यास का 15 गुना | ||
| तापमान सीमा | स्थापना | -10°C~+60°C | |
| भंडारण और शिपिंग | -40°C~+60°C | ||
| ऑपरेशन | -40°C~+80°C | ||
फाइबर और ढीली ट्यूब रंग पहचान
प्रत्येक फाइबर और ढीले ट्यूबों को TIA/EIA-598-A मानक के अनुरूप होना चाहिए और निम्नलिखित रंग कोड का उपयोग करना चाहिए।
स्टील ट्यूब 1 (फायबर नं.1-12): एकल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
स्टील ट्यूब 2 (नंबर 13-24 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रैसर (50 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 3 (न.25-36 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (100 मिमी पिच)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 4 (न. 37-48 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (150 मिमी का पिच)
| नहीं। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
पैकिंग और शिपिंग
केबल की लंबाई के अनुसार, हम लोडिंग केबल के लिए विभिन्न प्रकार के रील (D,d,b,w1,w2) चुनते हैं।
स्थापना की सिफारिशें
स्थापना की प्रक्रियाः
ओपीजीडब्ल्यू स्थापित करने के लिए आईईईई स्टैड 524-1992 और हमारी कंपनी की अनुशंसित प्रक्रियाओं का प्रयोग करें, जैसा कि अनुशंसित है।
