GYXTY आउटडोर फाइबर ऑप्टिक केबल केंद्रीय ढीली ट्यूब गैर बख़्तरबंद आउटडोर ऑप्टिकल केबल
1. विवरण

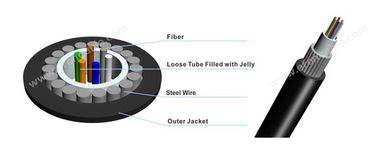

GYXTY स्टील वायर आर्मर्ड यूनी ट्यूब सिंगल जैकेट केबल को लचीलेपन के साथ डिजाइन किया गया है और आज के लिए आवश्यक बहुमुखी प्रतिभा एरियल सहित अधिकांश डिमांड इंस्टालेशन, Conduit and Duct. नाली और नलिका। Overall steel wire armoring provide good tensile and crush resistant कुल मिलाकर स्टील वायर आर्मिंग अच्छा तन्यता और क्रश प्रतिरोधी प्रदान करते हैं।
2. विनिर्देशों
2.1 ऑप्टिकल विशेषताओं
| फाइबर प्रकार | G.652 | G.655 | 50/125 um | 62.5 / 125 um | |
| क्षीणन | 850 एनएम | <3.0 डीबी / किमी | <3.3 डीबी / किमी | ||
| (+ 20X) | 1300 एनएम | <1.0 डीबी / किमी | <1.0 डीबी / किमी | ||
| 1310 एनएम | <0.36 डीबी / किमी | <0.40 डीबी / किमी | |||
| 1550 एनएम | <0.22 डीबी / किमी | <0.23 डीबी / किमी | |||
| बैंडविड्थ | 850 एनएम | > 500 मेगाहर्ट्ज-किमी | > 200 मेगाहर्ट्ज-किमी | ||
| 1300 एनएम | > 500 मेगाहर्ट्ज-किमी | > 500 मेगाहर्ट्ज-किमी | |||
| संख्यात्मक छिद्र | 0.200 5 0.015 एनए | 0.275 5 0.015 एनए | |||
| केबल कट-ऑफ वेवलेंथ सी.सी. | <1260 एनएम | <1450 एनएम | |||
2.2 संरचना और तकनीकी विनिर्देश
|
रेशा गिनती |
नाममात्र व्यास |
नाममात्र वजन |
स्वीकार्य तन्य लोड (एन) |
स्वीकार्य क्रश प्रतिरोध (एन / 100mm) |
||
| (मिमी) | (किलो / किमी) | लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |
| 2 ~ 12 | 7.5 | 74 | 3000 | 1000 | 1500 | 600 |
| 14 ~ 24 | 8 | 80 | 3000 | 1000 | 1500 | 600 |
ध्यान दें : This datasheet can only be a reference, but not a supplement to the contract. यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध के पूरक नहीं। Please contact the sales for the details. जानकारी के लिए बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक के अनुपालन वाले केबल का उत्पादन और परीक्षण करते हैं
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794–1-2-ई |
| Max. मैक्स। Operation Tension ऑपरेशन तनाव | IEC 60794–1-2-E1 |
| क्रश टेस्ट | IEC 6079 -1-2-E3 |
| प्रभाव जाँच | IEC 60794–1-2-E4 |
| बार-बार झुकना | IEC 60794–1-2-E6 |
| मरोड़ परीक्षण | IEC 60794–1-2-E7 |
| केबल मोड़ | IEC 60794–1-2-E11A |
| क्षीणन गुणांक | आईटीयू-टी जी .652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान साइकिल चलाना | IEC 60794–1-2-F1 |
| जल प्रवेश | IEC 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | IEC 60794-1-E14 |
4। पैकिंग और शिपिंग
Cable is supplied in lengths as specified in PI or as requirement. पीआई में या आवश्यकता के अनुसार लंबाई में केबल की आपूर्ति की जाती है। Each length will be shipped on a separate non-returnable wooden drum. प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा। The minimum barrel diameter of the drum will not be less than 30 times the cable diameter. ड्रम का न्यूनतम बैरल व्यास केबल व्यास से 30 गुना से कम नहीं होगा।
The cable on each reel will be completely covered with a thermal wrap which is fastened to the cable by packaging straps. प्रत्येक रील पर केबल पूरी तरह से एक थर्मल रैप के साथ कवर किया जाएगा जो पैकेजिंग स्ट्रैप द्वारा केबल को बांधा जाता है। This wrap is reusable and provides excellent thermal and UV protection. यह लपेट पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी संरक्षण प्रदान करता है।
The cable ends will be sealed with plastic protection caps to prevent water penetration. पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक प्रोटेक्शन कैप से सील किया जाएगा। The ends will be easily accessible for testing. परीक्षण के लिए छोर आसानी से सुलभ होंगे। A final inspection test report with attenuation performance data for each fiber is attached inside the drum. ड्रम के अंदर प्रत्येक फाइबर के लिए क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट।
