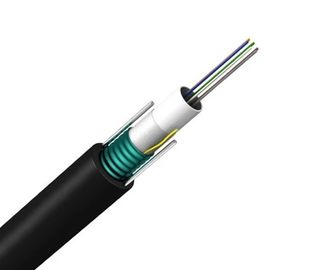

GYTA मल्टी-लूज ट्यूब नालीदार स्टील आर्मर्ड आउटडोर 96 कोर डक्ट ऑप्टिकल फाइबर केबल
1. विवरण
फाइबर, 125μm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।
ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।
एक एफआरपी, जिसे कभी-कभी उच्च फाइबर गिनती वाले केबल के लिए पॉलीइथाइलीन (पीई) के साथ लिपटा जाता है, एक गैर-धातु / धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।
ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।
PSP को लंबे समय तक केबल कोर पर लगाया जाता है, जो पानी से बचाने के लिए फिलिंग कंपाउंड से भरा होता है
प्रवेश
केबल एक पीई म्यान के साथ पूरा हो गया है।
2. विनिर्देशों
2.1 सामान्य विवरण
| केबल प्रकार | GYTA |
| फाइबर प्रकार | एसएम |
| आवेदन | लंबी दूरी की संचार, लैन |
| अनुशंसित स्थापना विधियां | वाहिनी |
| वातावरण | घर के बाहर |
| तापमान की रेंज | -40℃ से 70 ℃ |
2.2 संरचना और तकनीकी विनिर्देश
| फाइबर गणना |
औसत व्यास (मिमी) |
नाममात्र (किलो/किमी) |
मैक्स फाइबर प्रति ट्यूब |
की अधिकतम संख्या (ट्यूब+फिलर्स) |
स्वीकार्य तन्यता लोड (एन) |
स्वीकार्य क्रश प्रतिरोध (एन/100 मिमी) |
||
| लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |||||
| 2~30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
ध्यान दें : यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक का अनुपालन करने वाले केबल का उत्पादन और परीक्षण करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794–1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794–1-2-ई4 |
| बार-बार झुकना | आईईसी 60794–1-2-ई6 |
| मरोड़ परीक्षण | आईईसी 60794–1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | आईईसी 60794-1-ई14 |
4. पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से थर्मल रैप से ढका होगा जिसे पैकेजिंग पट्टियों द्वारा केबल से जोड़ा जाता है।यह रैप पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी संरक्षण प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
