GYTS मल्टी कोर बख़्तरबंद फाइबर ऑप्टिक केबल आउटडोर 12 कोर स्टील बख़्तरबंद केबल

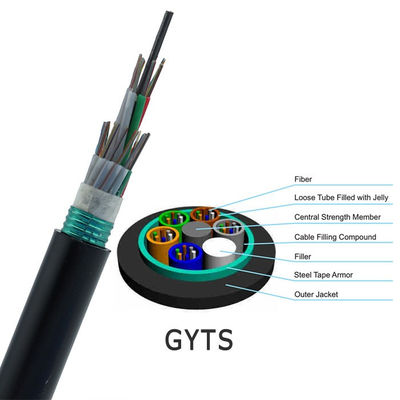

1. विवरण
125μm फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में तैनात होते हैं।
नलिकाएं जलरोधी भरने वाले यौगिक से भरी होती हैं।
एक एफआरपी, जिसे कभी-कभी उच्च फाइबर गणना के साथ केबल के लिए पॉलीइथाइलीन (पीई) के साथ मिलाया जाता है, कोर के केंद्र में एक गैर-धातु / धातु शक्ति सदस्य के रूप में रेखांकित होता है।
ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं।
PSP को लंबे समय तक केबल कोर पर लगाया जाता है, जिसे पानी से बचाने के लिए फिलिंग कंपाउंड से भरा जाता है
प्रवेश।
केबल पीई म्यान के साथ पूरा हो गया है।
2. विनिर्देशों
2.1 सामान्य विवरण
| केबल प्रकार | GYTS |
| फाइबर प्रकार | एस.एम. |
| आवेदन | लंबी दूरी की संचार, लैन |
| अनुशंसित स्थापना विधियाँ | हवाई |
| वातावरण | घर के बाहर |
| तापमान सीमा | -40℃ से 70 ℃ |
2.2 संरचना और तकनीकी विनिर्देश
| फाइबर की गिनती |
औसत व्यास (मिमी) |
नाममात्र (किलो / किमी) |
मैक्स फाइबर प्रति ट्यूब |
का मैक्स नं (ट्यूब + भराव) |
स्वीकार्य तन्य लोड (एन) |
स्वीकार्य क्रश प्रतिरोध (एन / 100mm) |
||
| लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |||||
| 12 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
ध्यान दें : This datasheet can only be a reference, but not a supplement to the contract. यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध के पूरक नहीं। Please contact the sales for the details. जानकारी के लिए बिक्री से संपर्क करें।
3. हम निम्नलिखित मानक के अनुपालन वाले केबल का उत्पादन और परीक्षण करते हैं
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794–1-2-ई |
| Max. मैक्स। Operation Tension ऑपरेशन तनाव | IEC 60794–1-2-E1 |
| क्रश टेस्ट | IEC 6079 -1-2-E3 |
| प्रभाव जाँच | IEC 60794–1-2-E4 |
| बार-बार झुकना | IEC 60794–1-2-E6 |
| मरोड़ परीक्षण | IEC 60794–1-2-E7 |
| केबल मोड़ | IEC 60794–1-2-E11A |
| क्षीणन गुणांक | आईटीयू-टी जी .652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान साइकिल चलाना | IEC 60794–1-2-F1 |
| जल प्रवेश | IEC 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो | IEC 60794-1-E14 |
4। पैकिंग और शिपिंग
Cable is supplied in lengths as specified in PI or as requirement. पीआई में या आवश्यकता के अनुसार लंबाई में केबल की आपूर्ति की जाती है। Each length will be shipped on a separate non-returnable wooden drum. प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा। The minimum barrel diameter of the drum will not be less than 30 times the cable diameter. ड्रम का न्यूनतम बैरल व्यास केबल व्यास से 30 गुना से कम नहीं होगा।
The cable on each reel will be completely covered with a thermal wrap which is fastened to the cable by packaging straps. प्रत्येक रील पर केबल पूरी तरह से एक थर्मल रैप के साथ कवर किया जाएगा जो पैकेजिंग स्ट्रैप द्वारा केबल को बांधा जाता है। This wrap is reusable and provides excellent thermal and UV protection. यह लपेट पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी संरक्षण प्रदान करता है।
The cable ends will be sealed with plastic protection caps to prevent water penetration. पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक प्रोटेक्शन कैप से सील किया जाएगा। The ends will be easily accessible for testing. परीक्षण के लिए छोर आसानी से सुलभ होंगे। A final inspection test report with attenuation performance data for each fiber is attached inside the drum. ड्रम के अंदर प्रत्येक फाइबर के लिए क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट।
