यह जीवाईटीएस आउटडोर एरियल और डक्ट, 24 कोर फाइबर ऑप्टिक केबल है जिसे लंबी दूरी के / बैकबोन अनुप्रयोग के लिए डिज़ाइन किया गया है।हमारे स्ट्रैन्डेड ढीले ट्यूब डिजाइन एक व्यापक तापमान सीमा पर स्थिर प्रदर्शन प्रदान करता है और किसी भी दूरसंचार ग्रेड ऑप्टिकल फाइबर के साथ संगत है.
GYTS आउटडोर एरियल और डक्ट 24 कोर फाइबर ऑप्टिक केबल को आसान और किफायती स्थापना के लिए डिज़ाइन किया गया है।

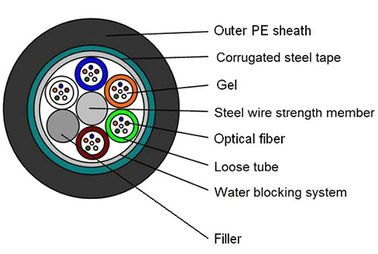

केबल का वर्णन अंदर से बाहर तक
1. फाइबर
2. इस्पात तार मजबूत सदस्य
3. ढीली नली
4. भरने वाला यौगिक
5. तरंगदार स्टील टेप
6. बाहर की शीट
आवेदन
1बाहरी वायु या नलिका वितरण।
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएं
1स्टील टेप को मजबूत करें।
2. भरने की सुरक्षा ट्यूब फाइबर स्टील टेप amored.
3उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन।
4संकुचित संरचना,हल्का वजन।
5सुविधाजनक स्थापना और सरल संचालन।
6अच्छी जल-अवरोधक प्रणाली।
7एचडीपीई शीट.
| पद | विवरण | |
| मॉडल संख्या | GYTS | |
| 1फाइबर की गिनती | 12 | 24 |
| 2. केबल व्यास ((एमएम) | 8.8±0.2 | |
| 3केबल वजन ((किग्रा) | 85 | |
| 4केंद्रीय बल का सदस्य | ||
| - सामग्री | स्टील के तार | |
| व्यास | 1.4 मिमी | |
| -पीई शीट | नहीं | |
| 5. ढीली ट्यूब | ||
| - सामग्री | पीबीटी | |
| -बाहरी व्यास | 1.6 मिमी | |
| मोटाई | 0.3 मिमी | |
| - भरने वाले यौगिक का प्रकार | जेली | |
| -नहीं. ढीली ट्यूब का | 2 | 4 |
| 6भरनेवाला | ||
| - सामग्री | पीपी | |
| -बाहरी व्यास | 1.6 मिमी | |
| - भरने की संख्या | 3 | 1 |
| 7. ट्यूब की स्थापना | ||
| - ट्यूब लेआउट | 1+5 | |
| -बंद प्रकार | SZ | |
| 8जल-अवरोधक प्रणाली | ||
| - सामग्री | भरने वाला यौगिक | |
| 9. कोर रैप | ||
| - सामग्री | पॉलिएस्टर टेप | |
| 10कवच | ||
| - सामग्री | स्टील टेप | |
| मोटाई | 0.22 मिमी | |
| - कोटिंग सामग्री | प्लास्टिक | |
| - कोटिंग मोटाई | 0.1 मिमी | |
| 11बाहरी आवरण | ||
| - सामग्री | पीई | |
| मोटाई | 1.6mm±0.2mm | |
| 12घूंघट पर चिह्न | ||
| -मार्किंग का प्रकार | लेजर प्रिंटिंग | |
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
