आउटडोर स्व-सहायता 36Core फाइबर ऑप्टिक केबल GYTC8s
आवेदन:
☆. आउटडोर वितरण के लिए अपनाया।
। हवाई वाहिनी और दफन विधि के लिए उपयुक्त।
☆.लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएं:
☆.स्टेनलेस स्टील या गेवनाइज्ड स्टील सेल्फ-सपोर्टिंग।
☆.Excellet यांत्रिक और पर्यावरण प्रदर्शन।
.फाइबर गिनती: 2-24 कोर।
फाइबर आवंटन योजना
| फाइबर संख्या | ट्यूब नंबर | फाइबर प्रति ट्यूब | फाइबर प्रकार |
| 2 | 1 | 2 एफ/ट्यूब | एसएम जी652डी एमएम 50/125 एमएम 62.5/125 |
| 4 | 1 | 4 एफ/ट्यूब | |
| 6 | 1 | 6 एफ/ट्यूब | |
| 8 | 1 | 8 एफ / ट्यूब | |
| 12 | 1 | 12 एफ/ट्यूब | |
| 24 | 1 | 24 एफ / ट्यूब |
केबल म्यान अंकन
प्रत्येक केबल में निम्नलिखित जानकारी स्पष्ट रूप से केबल के बाहरी जैकेट पर अंकित होती है:
ए।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई का निशान (सामान्य रूप से प्रत्येक मीटर पर छपाई)
इ।या ग्राहक की आवश्यकताओं के रूप में।

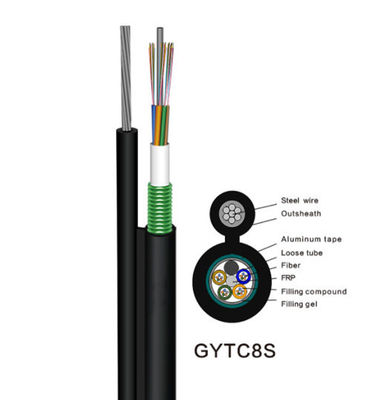

केबल निर्माण विवरण
| आइटम | विवरण | |
| फाइबर की संख्या | 2 कोर से 24कोर | |
| कनेक्टर ताकत सदस्य | सामग्री | जस्ती इस्पात तार |
| व्यास | 1.2 मिमी | |
| ढीली ट्यूब | सामग्री | पीबीटी |
| व्यास | Ф2.0-2.8 | |
| केबल भरना | सामग्री | केबल भरने वाला यौगिक |
| बाहरी पर्त | सामग्री | एचडीपीई |
| व्यास | 1.7 ± 0.2 मिमी | |
केबल यांत्रिक विशेषता
| आइटम | केबल व्यास | वज़न | |
| 2 कोर से 24 कोर | 3.2*7.2 मिमी | 70 किग्रा/किमी | |
| स्थापना तापमान रेंज | -15--+60 | ||
| संचालन और परिवहन तापमान | -40-+70 | ||
| Rec.दैनिक अधिकतम कार्य तनाव | 1500 एन | ||
| मैक्स।स्वीकार्य कार्य तनाव | 600 एन | ||
| न्यूनतम झुकने त्रिज्या (मिमी) | कार्यवाही | 10डी मिमी | |
| इंस्टालेशन | 20डी मिमी | ||
| अतिरिक्त भार | 0.5% -0.7% | ||
| बर्फ | 5 मिमी | ||
| हवा की गति | 35मी/सेकंड | ||
फाइबर विशेषता
| फाइबर शैली | इकाई | एसएम G652D | एमएम 50/125 | एमएम 62.5/125 | ||
| शर्त | एनएम | 1310/1550 | 850/1300 | 850/1300 | ||
| क्षीणन | डीबी/किमी | 0.36/0.23 | 3.0/1.0 | 3.0/1.0 | ||
| फैलाव | 1310एनएम | पीएस/(एनएम*किमी) | -3.4 3.4 | ..... | ..... | |
| 1550एनएम | पीएस/(एनएम*किमी) | 18 | ..... | ..... | ||
| 1625एनएम | पीएस/(एनएम*किमी) | 22 | ||||
| बैंडविड्थ | 850nm | मेगाहर्ट्जकिमी | ..... | >=400 | >=160 | |
| 1300एनएम | मेगाहर्ट्जकिमी | ..... | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | >=1302,≤1322 | ..... | ..... | ||
| शून्य फैलाव ढलान | पीएस (एनएम 2 * किमी) | 0.091 | ..... | ..... | ||
| पीएमडी अधिकतम व्यक्तिगत फाइबर | Ps√km | 0.2 | ..... | ..... | ||
| पीएमडी डिजाइन लिंक वैल्यू | Ps√km | 0.08 | ..... | ..... | ||
| फाइबर कटऑफ तरंग दैर्ध्य c | एनएम | >=1180,≤1330 | ..... | ..... | ||
| केबल कटऑफ तरंगदैर्ध्य (सीसी) | एनएम | 1260 | ..... | ..... | ||
| एमएफडी | 1310एनएम | उम | 9.2 ± 0.4 | ..... | ..... | |
| 1550एनएम | उम | 10.4 ± 0.8 | ..... | ..... | ||
| संख्यात्मक एपर्चर (एनए) | ...... | 0.200 ± 0.015 | 0.275 ± 0.015 | |||
| चरण (द्विदिशात्मक माप का मतलब) | डीबी | 0.05 | 0.10 | 0.10 | ||
| फाइबर की लंबाई और बिंदु असंतुलन पर अनियमितताएं | डीबी | 0.05 | 0.10 | 0.10 | ||
| अंतर बैकस्कैटर गुणांक | डीबी/किमी | 0.03 | 0.08 | 0.10 | ||
| क्षीणन एकरूपता | डीबी/किमी | 0.01 | ....... | ....... | ||
| कोर व्यास | उम | ...... | 50 ± 1.0 | 62.5 ± 2.5 | ||
| क्लैडिंग व्यास | उम | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | ||
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | 1.0 | 1.0 | ||
| कोटिंग व्यास | उम | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| कोटिंग/शैफिंच केंद्रित रूप से त्रुटि | उम | 12.0 | 12.0 | 12.0 | ||
| कोटिंग गैर गोलाकार | % | 6.0 | 6.0 | 6.0 | ||
| कोर/क्लैडिंग सांद्रता त्रुटि | उम | 0.6 | 1.5 | 1.5 | ||
| कर्ल (त्रिज्या) | उम | 4 | ..... | ..... | ||
| टैग: सेल्फ-सपोर्टिंग केबल, फिगर 8, 24 कोर। | ||||||
हमारी गुणवत्ता और सेवा:
Dongguan TW-विज्ञान कं, लि.हमारे ग्राहकों को उच्चतम गुणवत्ता वाले ऑप्टिकल फाइबर केबल उत्पाद और सेवाएं प्रदान करने के लिए प्रतिबद्ध है:
1. उत्पाद की गुणवत्ता और प्रदर्शन के लिए लगातार बैठक;
2. हमारे ग्राहकों की आवश्यकताओं को पूरा करने के लिए उत्पादों और सेवाओं की समय पर डिलीवरी;
3. यह सुनिश्चित करना कि हमारे लोगों को उचित रूप से प्रशिक्षित किया गया है ताकि वे हमारे ग्राहकों की बेहतर सेवा कर सकें।
प्रदर्शनी:
कंपनी दिखाएँ:
Dongguan TW-विज्ञान कं, लि.2002 में स्थापित तेवांग समूह की एक सहायक कंपनी है। दस वर्षों से अधिक निरंतर प्रयासों के बाद, यह एक व्यापक उच्च तकनीक ऑप्टिकल फाइबर संचार उत्पाद विकास, उत्पादन, बिक्री और नेटवर्क इंजीनियरिंग में विकसित हुआ है।
TW-SCIE ऑप्टिकल संचार उत्पादों के अनुसंधान और विकास और अनुप्रयोग के लिए प्रतिबद्ध है।इसके मुख्य उत्पाद हैं: इनडोर और आउटडोर फाइबर ऑप्टिक केबल, एडीएसएस, ओपीजीडब्ल्यू, एफटीटीएच ड्रॉप केबल, पैच कॉर्ड, बेनी और अन्य श्रृंखला और ऑप्टिकल निष्क्रिय डिवाइस श्रृंखला।
पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से थर्मल रैप से ढका होगा जिसे पैकेजिंग पट्टियों द्वारा केबल से जोड़ा जाता है।यह रैप पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी संरक्षण प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
सामान्य प्रश्न
प्रश्न 1: आपका कारखाना कहां है?
ए 1: हमारा कारखाना डोंगगुआन शहर, गुआंग्डोंग प्रांत, चीन में स्थित है।
Q2: आपकी कंपनी कब से ऐसा कर रही है?
ए 2: 20 से अधिक वर्षों से। हम न केवल फाइबर ऑप्टिकल केबल का उत्पादन कर रहे हैं बल्कि ऑप्टिकल फाइबर और संबंधित उपकरण भी तैयार कर रहे हैं।
क्यू3:कैसे केबल की गुणवत्ता के बारे में?
ए 4: हमारे कारखाने को आईएसओ 9 001 गुणवत्ता प्रबंधन प्रणाली द्वारा अनुमोदित किया गया है और सूची में स्टारफ, सीई, सीपीआर, टीएलसी प्रमाणपत्र शामिल हैं। हमारे पास हमारे उत्पादों की विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए उपकरणों और उपकरणों की एक श्रृंखला है।
क्यू4: क्या आप हमारी आवश्यकताओं के रूप में केबल का उत्पादन कर सकते हैं?
ए 6: बेशक। हम उचित कीमतों के साथ आपकी आवश्यकताओं के अनुसार विभिन्न प्रकार के उत्पादों की आपूर्ति कर सकते हैं।
क्यू5: क्या आप OEM आदेश स्वीकार करते हैं और MOQ कितने हैं?
ए 7: हां, हम आपके OEM आदेश का गर्मजोशी से स्वागत करते हैं। ग्राहक की संतुष्टि प्राप्त करने के लिए, हम नमूना आदेश स्वीकार करते हैं, यहां तक कि एक टुकड़ा भी।
