ऑप्टिकल फाइबर केबल के लिए तकनीकी विनिर्देश
ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW) एक ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होता है।इसके कई कार्य हैं जैसे ओवरहेड ग्राउंड वायर और ऑप्टिकल संचार।यह मुख्य रूप से 110KV, 220KV, 500KV, 750KV और नए ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम की संचार लाइनों के लिए उपयोग किया जाता है।इसका उपयोग पुराने ओवरहेड हाई वोल्टेज ट्रांसमिशन सिस्टम की मौजूदा ग्राउंड लाइनों को बदलने के लिए भी किया जा सकता है, ऑप्टिकल कम्युनिकेशन लाइन को जोड़ा जा सकता है, शॉर्ट टाइम करंट ट्रांसमिट किया जा सकता है और एंटी लाइटनिंग प्रोटेक्शन प्रदान किया जा सकता है।अन्य संरचनाओं को अनुरोध पर अनुकूलित किया जा सकता है।
सुविधाएँ और लाभ
1. मौजूदा एरियल ग्राउंड तारों को बदलें, बिजली प्रणालियों की संचार लाइनों को अपग्रेड करें।
2. जब नई हवाई बिजली लाइनों का निर्माण किया जाना हो तो ग्राउंड वायर के साथ सिंक्रोनस प्लान और डिजाइन
3. इष्टतम सुरक्षा के साथ स्टेनलेस ट्यूब फाइबर इकाई प्रदान करें
4. बड़ी गलती शॉर्ट-सर्किट चालू करें और बिजली की सुरक्षा प्रदान करें
5. हाई फाइबर काउंट और सुपर हाई वोल्टेज पावर लाइनों में आवेदन के लिए उपयुक्त
6. डिफ्लुएंट ग्रोन वायर के अनुकूल तनाव-शिथिलता के साथ मिलान करें।
आवेदन
ऑप्टिकल फाइबर कम्पोजिट ग्राउंड वायर [OPGW] ग्राउंड वायर और संचार के दोहरे कार्य के साथ नई बिजली लाइनों पर स्थापना के लिए उपयुक्त है।विशेष रूप से सामान्य आवाज और अतिरिक्त उच्च वोल्टेज बिजली लाइनों पर स्थापना के लिए।OPGW बढ़ते फाइबर संचार फ़ंक्शन के साथ पुरानी बिजली लाइन के पारंपरिक ग्राउंड वायर को बदल सकता है।वे शॉर्ट सर्किट करंट का संचालन करते हैं और तड़ित प्रतिरोध प्रदान करते हैं।
प्रकाशित तंतु विशेषताएँ
ITU-T G.652.D ऑप्टिकल फाइबर की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरणीय विशेषताएं नीचे दी गई तालिका के अनुसार होंगी:
| विशेषताएँ | निर्दिष्ट मान | इकाइयों | ||
| ऑप्टिकल लक्षण | ||||
| मोड फ़ील्ड व्यास | 1310nm पर | 9.1 ± 0.5 | माइक्रोन | |
| 1550nm पर | 10.3 ± 0.7 | मिमी | ||
| क्षीणन गुणांक | 1310nm पर | ≤0.36 | डीबी/किमी | |
| 1550nm पर | ≤0.23 | डीबी/किमी | ||
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ0) | 1300 ~ 1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (एसअधिकतम) | ≤0.092 | पीएस/(एनएम2किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (पीएमडीक्यू) | ≤0.2 |  |
||
| कट-ऑफ वेवलेंथ (λप्रतिलिपि) | ≤1260 | एनएम | ||
| फैलाव गुणांक | 1288 ~ 1339 एनएम | ≤3.5 | पीएस/(एनएम·किमी) | |
| 1550 एनएम | ≤18 | पीएस/(एनएम·किमी) | ||
| अपवर्तन का प्रभावी समूह सूचकांक (एनप्रभाव) | 1310nm पर | 1.466 | - | |
| 1550nm पर | 1.467 | - | ||
| ज्यामितीय विशेषता | ||||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | ||
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | ||
| कोटिंग व्यास | 245.0±10.0 | माइक्रोन | ||
| कोटिंग-क्लैडिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | ||
| कोटिंग गैर-परिपत्रता | ≤6.0 | % | ||
| कोर-क्लैडिंग सांद्रता त्रुटि | ≤0.8 | माइक्रोन | ||
| क्लैडिंग / कोटिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | ≥4 | एम | ||
| प्रूफ तनाव | ≥0.69 | जीपीए | ||
| कोटिंग पट्टी बल | औसत मूल्य | 1.0-5.0 | एन | |
| अधिकतम मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने का नुकसान | Ф60mm, 100 सर्कल, 1550nm पर | ≤0.05 | डीबी | |
| F32mm, 1 सर्कल, 1550nm पर | ≤0.05 | डीबी | ||
विशेषताएँकेबल का
केबल निर्माण और पैरामीटर

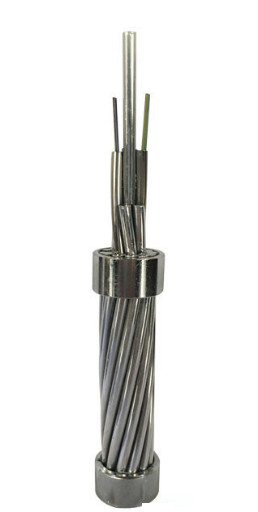

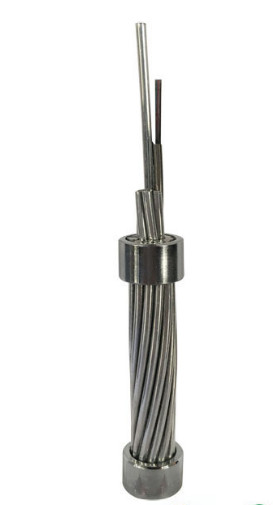

ओवरहेड ग्राउंड वायर एल्यूमीनियम-क्लैड स्टील वायर (एएस) और स्टेनलेस स्टील ट्यूब से बना है जिसमें ऑप्टिकल फाइबर होता है।
3.2केबल प्रकार: OPGW-48B1.3-190[205;185.4]

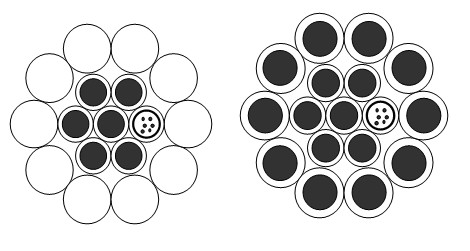

3.2.1 ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं। | सामग्री व्यास | ||
| रेशा | जी.652.डी | 48 | |||
| केंद्र | 20% एएस तार | 1 | व्यास | 4.0 मिमी | |
| परत 1 | एसयूएस ट्यूब | 4 | व्यास | 4.0 मिमी | |
| 20% एएस तार | 2 | व्यास | 4.0 मिमी | ||
| परत 2 | 20% एएस तार | 12 | व्यास | 4.0 मिमी | |
| सामान | तकनीकी डाटा | ||
| फंसे | कोर, परत 1, परत 2 | ||
| भटकने की दिशा | बाहरी परत हैसहीहाथ | ||
| केबल व्यास (नाममात्र) | 20.0 मिमी | ||
| केबल वजन (लगभग।) | 1365 किग्रा / किमी | ||
| सहायक क्रॉस सेक्शन | एएस वायर | 188.5 मिमी2 | |
| रेटेड तन्यता ताकत (आरटीएस) | 205kN | ||
| लोच का मापांक (ई-मापांक) | 162.0केएन/मिमी2 | ||
| थर्मल बढ़ाव गुणांक | 13.0×10-6/क | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 82.0 केएन | ||
| हर दिन तनाव (ईडीएस) (18% ~ 25% आरटीएस) | 36.9 ~ 51.25 केएन | ||
| 20 ℃ पर डीसी प्रतिरोध | 0.442 ओम/किमी | ||
| शॉर्ट टाइम करंट (1.0s, 40℃~200℃) | 13.62 केए | ||
| लघु समय वर्तमान क्षमता I2टी | 185.4kA²s | ||
| न्यूनतम झुकने त्रिज्या | इंस्टालेशन | केबल व्यास का 30 गुना | |
| कार्यवाही | केबल व्यास का 15 गुना | ||
| तापमान की रेंज | इंस्टालेशन | -10 ℃ ~ + 60 ℃ | |
| भंडारण और शिपिंग | -40 ℃ ~ + 60 ℃ | ||
| कार्यवाही | -40 ℃ ~ + 80 ℃ | ||
एफइबर औरएलऊजटीउबे सीolorपहचान
अलग-अलग फाइबर और ढीले ट्यूब मानक TIA/EIA-598-A और नीचे दिए गए रंग कोड के अनुसार होंगे।
स्टील ट्यूब 1 (नंबर 1-12 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेटी | सफ़ेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
स्टील ट्यूब 2 (No.13-24 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
एक ब्लैक ट्रैसर (50 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेटी | सफ़ेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
स्टील ट्यूब 3 (No.25-36 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (SM)
एक ब्लैक ट्रैसर (100 मिमी पिच)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेटी | सफ़ेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
स्टील ट्यूब 4 (No.37-48 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (SM)
एक ब्लैक ट्रैसर (150 मिमी पिच)
| नहीं। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेटी | सफ़ेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
पैकिंग और शिपिंग
ओपीजीडब्ल्यू एक मजबूत लकड़ी-लोहे की रील पर कसकर और समान रूप से लपेटा जाएगा जो एएनएसआई / एए 53-1981 या समकक्ष के अनुरूप है।ओपीजीडब्ल्यू को साधारण शिपिंग, हैंडलिंग, स्टोरेज और स्ट्रिंगिंग ऑपरेशंस में नुकसान से बचाने के लिए रील को मजबूत लकड़ी-लोहे की बैटन के साथ लगाया जाएगा।
रील का आरेखण
केबल की लंबाई के अनुसार, हम केबल लोड करने के लिए विभिन्न प्रकार की रील (डी, डी, बी, डब्ल्यू 1, डब्ल्यू 2) चुनते हैं।
