ऑप्टिकल फाइबर केबल के तकनीकी विनिर्देश
आईटीयू-टी जी की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरणीय विशेषताएं।652ऑप्टिकल फाइबर नीचे दी गई तालिका के अनुरूप होना चाहिए।
ऑप्टिकल फाइबर की विशेषताएं
| विशेषताएं | निर्दिष्ट मूल्य | इकाइयां | ||
| ऑप्टिकल विशेषताएं | ||||
| मोड क्षेत्र का व्यास | 1310nm पर | 9.1±0.5 | μm | |
| 1550nm पर | 10.3 ± 07 | मिमी | ||
| क्षीणन गुणांक | 1310nm पर | ≤0.36 | डीबी/किमी | |
| 1550nm पर | ≤0.23 | डीबी/किमी | ||
| कमजोरी असमानता | ≤0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ)0) | 1300 ₹1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (S)0 अधिकतम) | ≤0.092 | पीएस/एनएम2·किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (PMD)Q) | ≤0.2 | |||
| कट-ऑफ तरंग दैर्ध्य (λ)सीसी) | ≤1260 | एनएम | ||
| फैलाव गुणांक | 1288 ∼ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| प्रभावशाली समूह अपवर्तन सूचकांक (एन)इफ़) | 1310nm पर | 1.466 | - क्या? | |
| 1550nm पर | 1.467 | - क्या? | ||
| ज्यामितीय विशेषता | ||||
| आवरण का व्यास | 125.0±10 | μm | ||
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | ||
| कोटिंग व्यास | 245.0±100 | μm | ||
| कोटिंग-क्लेडिंग समकक्षता त्रुटि | ≤120 | μm | ||
| कोटिंग नॉन-सर्कुलर | ≤6.0 | % | ||
| कोर-क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | ||
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | ≥4 | m | ||
| प्रूफ तनाव | ≥0.69 | जीपीए | ||
| कोटिंग स्ट्रिप बल | औसत मूल्य | 1.0-5.0 | एन | |
| शिखर मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने का नुकसान | 60 मिमी, 100 सर्कल, 1550 एनएम पर | ≤0.05 | डीबी | |
| Ф32mm, 1 सर्कल, 1550nm पर | ≤0.05 | डीबी | ||
केबल की विशेषताएं
केबल निर्माण और पैरामीटर

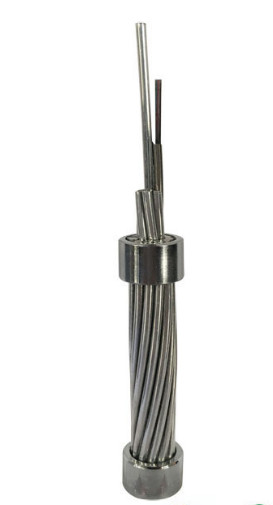

एल्यूमीनियम-प्लेटेड स्टील के तार (एएस) और ऑप्टिकल फाइबर युक्त स्टेनलेस स्टील ट्यूब से बना ओवरहेड ग्राउंड वायर।
केबल का प्रकारः OPGW-48B1.3-190[205;185.4)
ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं. | सामग्री व्यास | ||
| फाइबर | जी.652. डी | 48 | |||
| केंद्र | 20%AS तार | 1 | व्यास | 4.0 मिमी | |
| परत 1 | एसयूएस ट्यूब | 4 | व्यास | 4.0 मिमी | |
| 20%AS तार | 2 | व्यास | 4.0 मिमी | ||
| परत 2 | 20%AS तार | 12 | व्यास | 4.0 मिमी | |
ओपीजीडब्ल्यू का विनिर्देश
| पद | तकनीकी डेटा | ||
| फंसे हुए | कोर, परत 1, परत 2 | ||
| लटकने की दिशा | बाहरी परत दाहिने हाथ है | ||
| केबल का व्यास (नामी) | 20.0 मिमी | ||
| केबल वजन (लगभग) | 1365 किलोग्राम/किमी | ||
| सहायक क्रॉस सेक्शन | एएस वायर | 188.5 मिमी2 | |
| नामित तन्यता शक्ति (आरटीएस) | 205kN | ||
| लोच का मॉड्यूल (ई-मॉड्यूल) | 162.0kN/मिमी2 | ||
| थर्मल एलोन्गेशन गुणांक | 13.0×10-6/K | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 82.0kN | ||
| रोजमर्रा का तनाव (ईडीएस) (१८%२५%आरटीएस) | 36.9~51.25kN | ||
| डीसी प्रतिरोध 20°C पर | 0.442 ओम/किमी | ||
| लघु समय वर्तमान (1.0s, 40°C~200°C) | 13.62kA | ||
| अल्पकालिक वर्तमान क्षमता I2t | 185.4kA2s | ||
| न्यूनतम झुकने की त्रिज्या | स्थापना | केबल व्यास का 30 गुना | |
| ऑपरेशन | केबल व्यास का 15 गुना | ||
| तापमान सीमा | स्थापना | -10°C~+60°C | |
| भंडारण और शिपिंग | -40°C~+60°C | ||
| ऑपरेशन | -40°C~+80°C | ||
फाइबर और ढीली ट्यूब रंग पहचान
प्रत्येक फाइबर और ढीले ट्यूबों को मानक TIA/EIA-598-A और रंग कोड के अनुसार होना चाहिए।
स्टील ट्यूब 1 (फायबर नं.1-12): एकल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
स्टील ट्यूब 2 (नंबर 13-24 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रैसर (50 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 3 (न.25-36 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (100 मिमी पिच)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 4 (न. 37-48 फाइबर): एकल मोड ऑप्टिकल फाइबर (एसएम)
एक काला ट्रेसर (150 मिमी का पिच)
| नहीं। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | जल |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
मानक पैकेजिंग
