तेऑप्टिकल फाइबर केबल के लिए तकनीकी विनिर्देश
1. ऑप्टिकल रेशा विशेषताएं
ITU-T G.652.D ऑप्टिकल फाइबर की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरण विशेषताओं को नीचे दी गई तालिका के अनुसार होना चाहिए:
| विशेषताएं | निर्दिष्ट मूल्य | इकाइयों | ||
| ऑप्टिकल अभिलक्षण | ||||
| मोड फ़ील्ड व्यास | १३१०एनएम . पर | 9.1 ± 0.5 | सुक्ष्ममापी | |
| 1550nm . पर | 10.3 ± 0.7 | मिमी | ||
| क्षीणन गुणांक | १३१०एनएम . पर | ≤0.36 | डीबी/किमी | |
| 1550nm . पर | 0.23 | डीबी/किमी | ||
| क्षीणन गैर-एकरूपता | 0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ .)0) | १३०० 1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (एस0मैक्स) | 0.092 | पीएस/(एनएम2·किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (पीएमडी .)क्यू) | 0.2 |  |
||
| कट-ऑफ तरंगदैर्ध्य (λ .)सीसी) | १२६० | एनएम | ||
| फैलाव गुणांक | 1288～1339एनएम | 3.5 | पीएस/(एनएम · किमी) | |
| १५५०एनएम | 18 | पीएस/(एनएम · किमी) | ||
| अपवर्तन का प्रभावी समूह सूचकांक (Nप्रभाव) | १३१०एनएम . पर | १.४६६ | मैं | |
| 1550nm . पर | १.४६७ | मैं | ||
| ज्यामितीय विशेषता | ||||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | ||
| क्लैडिंग नॉन-सर्कुलरिटी | 1.0 | % | ||
| कोटिंग व्यास | 245.0 ± 10.0 | सुक्ष्ममापी | ||
| कोटिंग-क्लैडिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | ||
| कोटिंग गैर-परिपत्र | 6.0 | % | ||
| कोर-क्लैडिंग सांद्रता त्रुटि | 0.8 | सुक्ष्ममापी | ||
| क्लैडिंग / कोटिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | 4 | एम | ||
| प्रूफ तनाव | 0.69 | जीपीए | ||
| कोटिंग पट्टी बल | औसत मूल्य | 1.0-5.0 | एन | |
| शिखर मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने नुकसान | Ф60 मिमी, 100 मंडल, 1550 एनएम . पर | 0.05 | डीबी | |
| Ф32mm, 1 सर्कल, 1550nm . पर | 0.05 | डीबी | ||
2. विशेषताएं का केबल
२.१ केबल निर्माण और पीएरामीटर

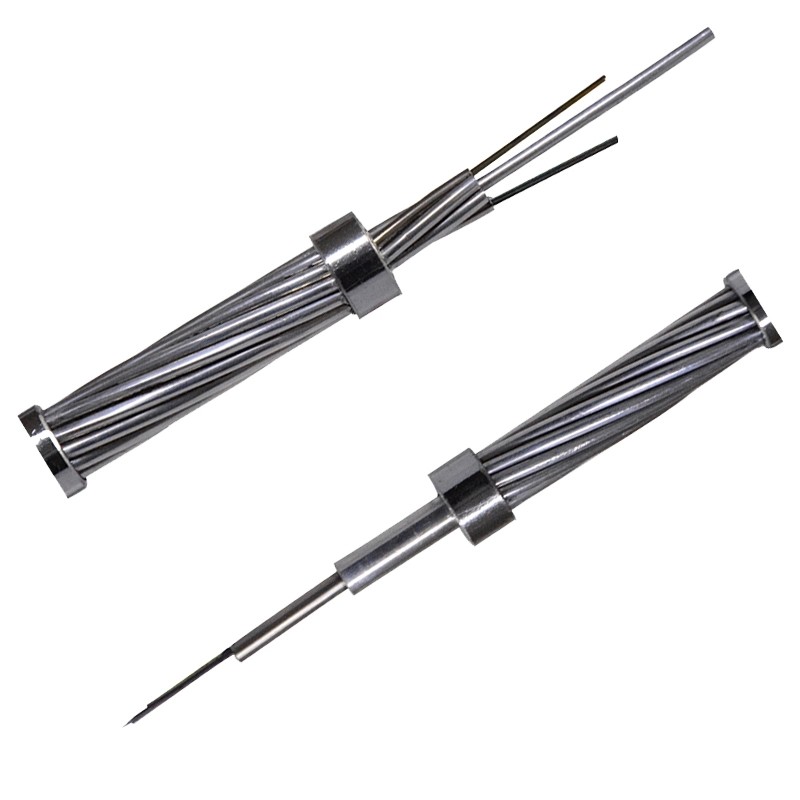

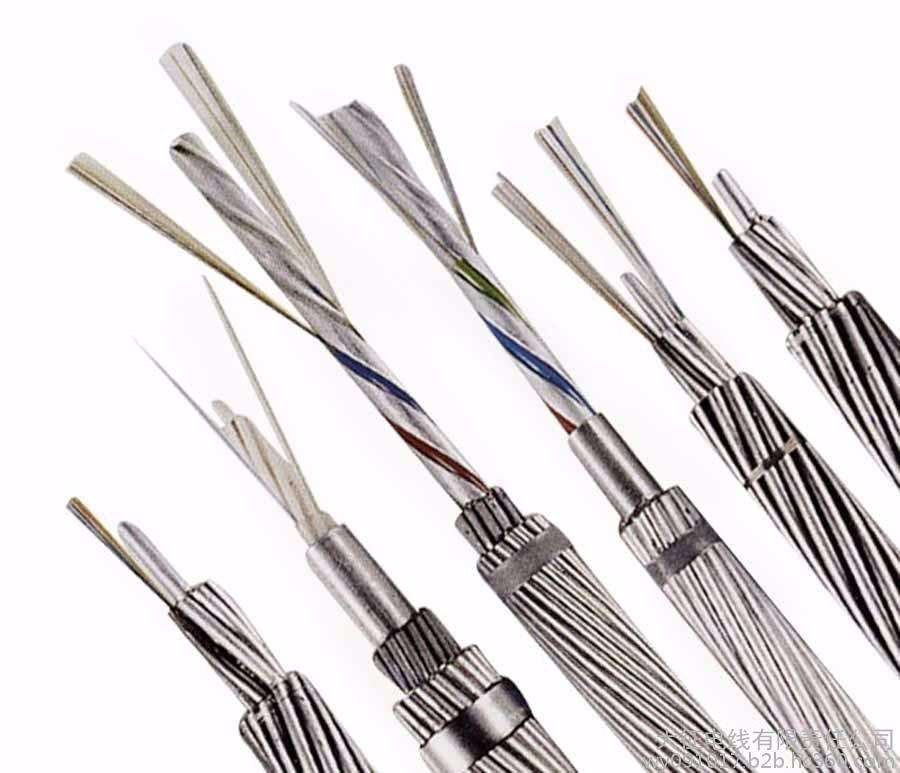

एल्युमीनियम-क्लैड स्टील वायर (एएस) और ऑप्टिकल फाइबर युक्त स्टेनलेस स्टील ट्यूब से बने ओवरहेड ग्राउंड वायर।
3.2 केबल प्रकार: OPGW-48B1.3-190[205;185.4]
3.2.1 ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं। | सामग्री व्यास | ||
| रेशा | जी.652.डी | 48 | |||
| केंद्र | 20% एएस तार | 1 | व्यास | 4.0 मिमी | |
| परत १ | एसयूएस ट्यूब | 4 | व्यास | 4.0 मिमी | |
| 20% एएस तार | 2 | व्यास | 4.0 मिमी | ||
| परत 2 | 20% एएस तार | 12 | व्यास | 4.0 मिमी | |
2.2.1 ओपीजीडब्ल्यू की विशिष्टता
| आइटम | तकनीकी डेटा | ||
| फंसे | कोर, परत 1, परत 2 | ||
| स्ट्रैंडिंग दिशा | बाहरी परत है अधिकार हाथ | ||
| केबल व्यास (नाममात्र) | 20.0 मिमी | ||
| केबल वजन (लगभग।) | १३६५ किग्रा/किमी | ||
| क्रॉस सेक्शन का समर्थन | एएस वायर | १८८.५ मिमी2 | |
| रेटेड तन्यता ताकत (आरटीएस) | 205kN | ||
| लोच का मापांक (ई-मापांक) | 162.0kN/मिमी2 | ||
| थर्मल बढ़ाव गुणांक | 13.0×10-6/क | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 82.0kN | ||
| रोज़मर्रा का तनाव (ईडीएस) (18% ～25% आरटीएस) | 36.9 ~ 51.25kN | ||
| 20 ℃ पर डीसी प्रतिरोध | 0.442 ओम/किमी | ||
| कम समय वर्तमान (1.0s, 40℃～200℃) | 13.62kA | ||
| कम समय वर्तमान क्षमता I2टी | १८५.४kA²s | ||
| न्यूनतम झुकने त्रिज्या | इंस्टालेशन | केबल व्यास का 30 गुना | |
| कार्यवाही | केबल व्यास का 15 गुना | ||
| तापमान की रेंज | इंस्टालेशन | -10 ℃ ~ + 60 ℃ | |
| भंडारण और शिपिंग | -40 ℃ ~ + 60 ℃ | ||
| कार्यवाही | -40 ℃ ~ + 80 ℃ | ||
3. एफआइबर और लीऊज़ टीउबे सीolor मैंदंत चिकित्सा
अलग-अलग फाइबर और ढीले ट्यूब मानक टीआईए / ईआईए -598-ए और नीचे दिए गए रंग कोड के अनुसार होंगे।
स्टील ट्यूब 1 (नंबर 1-12 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
फाइबर रंग
| ना। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
स्टील ट्यूब 2 (नंबर 13-24 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
एक काला अनुरेखक (50 मिमी पिच)
| ना। | १३ | 14 | 15 | 16 | 17 | १८ | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं |
स्टील ट्यूब 3 (नंबर 25-36 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
एक काला अनुरेखक (100 मिमी पिच)
| ना। | 25 | 26 | २७ | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं |
स्टील ट्यूब 4 (नंबर 37-48 फाइबर): सिंगल मोड ऑप्टिकल फाइबर (एसएम)
एक काला अनुरेखक (150 मिमी पिच)
| ना। | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं |
4. पैकिंग और एसहिपिंग
ओपीजीडब्ल्यू एक मजबूत लकड़ी-लोहे की रील पर कसकर और समान रूप से घाव होगा जो एएनएसआई / एए 53-1981 या बराबर के अनुरूप है।ओपीजीडब्ल्यू को सामान्य शिपिंग, हैंडलिंग, भंडारण और स्ट्रिंग संचालन में क्षति से बचाने के लिए रील को लकड़ी-लोहे की मजबूत बैटनों के साथ लगाया जाएगा।
रील का आरेखण
केबल की लंबाई के अनुसार, हम केबल लोड करने के लिए विभिन्न प्रकार की रील (डी, डी, बी, डब्ल्यू 1, डब्ल्यू 2) चुनते हैं।
5. पर्यावरण की दृष्टि से
ISO14001, RoHS और OHSAS18001 प्रणाली का पूर्ण अनुपालन
6. स्थापना अनुशंसाएँ
स्थापना प्रक्रिया:
यह अनुशंसा की जाती है कि आईईईई कक्षा 524-1992 और हमारी कंपनी ने ओपीजीडब्ल्यू की स्थापना के लिए अनुशंसित प्रक्रियाओं का उपयोग किया।
