GYTC8s आउटडोर सेल्फ-सपोर्ट 12 कोर फाइबर ऑप्टिक केबल
आवेदन:
☆. आउटडोर वितरण के लिए अपनाया।
। हवाई वाहिनी और दफन विधि के लिए उपयुक्त।
☆.लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएं:
.स्टेनलेस स्टील या गेवनाइज्ड स्टील सेल्फ-सपोर्टिंग।
☆.Excellet यांत्रिक और पर्यावरण प्रदर्शन।
.फाइबर गिनती: 2-24 कोर।
फाइबर आवंटन योजना
| फाइबर संख्या | ट्यूब नंबर | फाइबर प्रति ट्यूब | फाइबर प्रकार |
| 2 | 1 | 2 एफ/ट्यूब | एसएम जी652डी एमएम 50/125 एमएम 62.5/125 |
| 4 | 1 | 4 एफ/ट्यूब | |
| 6 | 1 | 6 एफ / ट्यूब | |
| 8 | 1 | 8 एफ / ट्यूब | |
| 12 | 1 | 12 एफ / ट्यूब | |
| 24 | 1 | 24 एफ / ट्यूब |

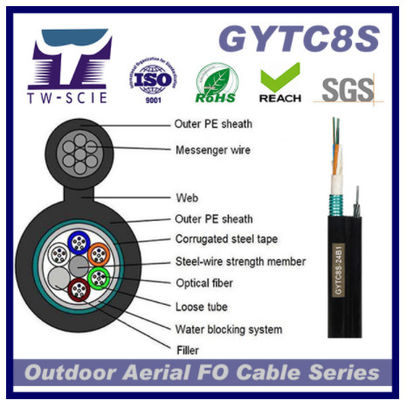

केबल निर्माण विवरण
| आइटम | विवरण | |
| फाइबर की संख्या | २ कोर से २४कोर | |
| कनेक्टर ताकत सदस्य | सामग्री | जस्ती इस्पात तार |
| व्यास | 1.2 मिमी | |
| ढीली ट्यूब | सामग्री | पीबीटी |
| व्यास | 2.0-2.8 | |
| केबल भरना | सामग्री | केबल भरने वाला यौगिक |
| बाहरी पर्त | सामग्री | एचडीपीई |
| व्यास | 1.7 ± 0.2 मिमी | |
केबल यांत्रिक विशेषता
| आइटम | केबल व्यास | वज़न | |
| २ कोर से २४ कोर | 3.2*7.2 मिमी | 70 किग्रा/किमी | |
| स्थापना तापमान रेंज | -15--+60 | ||
| संचालन और परिवहन तापमान | -40-+70 | ||
| Rec.दैनिक अधिकतम कार्य तनाव | 1500 एन | ||
| मैक्स।स्वीकार्य कार्य तनाव | 600 एन | ||
| न्यूनतम झुकने त्रिज्या (मिमी) | कार्यवाही | 10डी मिमी | |
| इंस्टालेशन | 20डी मिमी | ||
| अतिरिक्त भार | 0.5% -0.7% | ||
| बर्फ | 5 मिमी | ||
| हवा की गति | ३५मी/सेकंड | ||
फाइबर विशेषता
| फाइबर शैली | इकाई | एसएम G652D | एमएम 50/125 | एमएम 62.5/125 | ||
| शर्त | एनएम | १३१०/१५५० | 850/1300 | 850/1300 | ||
| क्षीणन | डीबी/किमी | 0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| फैलाव | १३१०एनएम | पीएस/(एनएम*किमी) | -3.4 3.4 | ..... | ..... | |
| १५५०एनएम | पीएस/(एनएम*किमी) | 18 | ..... | ..... | ||
| १६२५एनएम | पीएस/(एनएम*किमी) | 22 | ||||
| बैंडविड्थ | 850nm | मेगाहर्ट्जकिमी | ..... | >=400 | >=160 | |
| १३००एनएम | मेगाहर्ट्जकिमी | ..... | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | >=1302,≤1322 | ..... | ..... | ||
| शून्य फैलाव ढलान | पीएस (एनएम 2 * किमी) | 0.091 | ..... | ..... | ||
| पीएमडी अधिकतम व्यक्तिगत फाइबर | Ps√km | 0.2 | ..... | ..... | ||
| पीएमडी डिजाइन लिंक वैल्यू | Ps√km | 0.08 | ..... | ..... | ||
| फाइबर कटऑफ तरंग दैर्ध्य c | एनएम | >=1180,≤1330 | ..... | ..... | ||
| केबल कटऑफ तरंगदैर्ध्य (सीसी) | एनएम | १२६० | ..... | ..... | ||
| एमएफडी | १३१०एनएम | उम | 9.2 ± 0.4 | ..... | ..... | |
| १५५०एनएम | उम | 10.4 ± 0.8 | ..... | ..... | ||
| संख्यात्मक एपर्चर (एनए) | ...... | 0.200 ± 0.015 | 0.275 ± 0.015 | |||
| चरण (द्विदिशात्मक माप का मतलब) | डीबी | 0.05 | ≤0.10 | ≤0.10 | ||
| फाइबर की लंबाई और बिंदु असंतुलन पर अनियमितताएं | डीबी | 0.05 | ≤0.10 | ≤0.10 | ||
| अंतर बैकस्कैटर गुणांक | डीबी/किमी | 0.03 | 0.08 | ≤0.10 | ||
| क्षीणन एकरूपता | डीबी/किमी | 0.01 | ....... | ....... | ||
| कोर व्यास | उम | ...... | 50 ± 1.0 | ६२.५ ± २.५ | ||
| क्लैडिंग व्यास | उम | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | ||
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | 1.0 | 1.0 | ||
| कोटिंग व्यास | उम | २४२ ± ७ | २४२ ± ७ | २४२ ± ७ | ||
| कोटिंग/शैफिंच केंद्रित रूप से त्रुटि | उम | 12.0 | 12.0 | 12.0 | ||
| कोटिंग गैर गोलाकार | % | 6.0 | 6.0 | 6.0 | ||
| कोर/क्लैडिंग सांद्रता त्रुटि | उम | 0.6 | 1.5 | 1.5 | ||
| कर्ल (त्रिज्या) | उम | 4 | ..... | ..... | ||
| टैग: सेल्फ-सपोर्टिंग केबल, फिगर 8, 24 कोर। | ||||||
