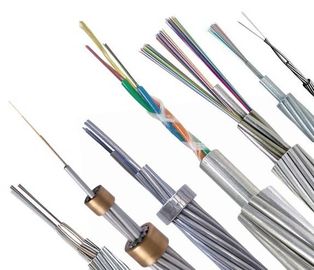

ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW)
1। साधारण
1.1 यह विनिर्देश ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (ओपीजीडब्ल्यू) की आवश्यकताओं को शामिल करता है जो ग्राहक को बाहरी स्थापना के उपयोग के लिए आपूर्ति की जाती है।
1.2 ऑप्टिकल फाइबर केबल इस विनिर्देश की आवश्यकताओं का अनुपालन करेगा और आम तौर पर नवीनतम मानकों को पूरा या बेहतर करेगा:
ITU-T G.650: सिंगल-मोड फाइबर और केबल की रैखिक, नियतात्मक विशेषताओं के लिए परिभाषाएँ और परीक्षण विधियाँ
ITU-T G.652: सिंगल-मोड ऑप्टिकल फाइबर और केबल के लक्षण
आईटीयू-टी जी.655: गैर-शून्य फैलाव-स्थानांतरित एकल-मोड ऑप्टिकल फाइबर और केबल के लक्षण
आईईसी 60793-2-50 बी1.3: वर्ग बी एकल मोड फाइबर के लिए अनुभागीय विनिर्देश
आईईईई 1138: इलेक्ट्रिक यूटिलिटी पावर लाइनों पर उपयोग के लिए समग्र फाइबर ऑप्टिक ओवरहेड ग्राउंड वायर (ओपीजीडब्ल्यू) का मानक निर्माण
एएसटीएम बी398: विद्युत प्रयोजनों के लिए एल्युमिनियम-मिश्र धातु 6201-टी81 तार के लिए मानक विशिष्टता
एएसटीएम बी 415: हार्ड-ड्रॉ एल्यूमीनियम-क्लैड स्टील कंडक्टर के लिए मानक विशिष्टता
एएसटीएम बी416: कंसेंट्रिक-ले-फंसे एल्युमिनियम-क्लैड स्टील कंडक्टर्स के लिए विशिष्टता
EIA/TIA-455: ऑप्टिक फाइबर, केबल्स, ट्रांसड्यूसर, सेंसर, कनेक्टिंग और टर्मिनेटिंग डिवाइस और अन्य फाइबर ऑप्टिक घटकों के लिए मानक परीक्षण प्रक्रियाएं
EIA 492A: ऑप्टिकल वेवगाइड फाइबर के लिए सामान्य विशिष्टता
EIA 472A: बाहरी हवाई उपयोग के लिए फाइबर ऑप्टिक संचार केबल्स के लिए अनुभागीय विशिष्टता
2. ऑप्टिकल रेशा विशेषताएं
2.1 आईटीयू-टी जी.652 ऑप्टिकल फाइबर की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरणीय विशेषताएं नीचे दी गई तालिका के अनुसार होंगी:
| विशेषताएं | निर्दिष्ट मूल्य | इकाइयों | ||
| ऑप्टिकल अभिलक्षण | ||||
| मोड फ़ील्ड व्यास | 1310एनएम . पर | 9.1 ± 0.5 | सुक्ष्ममापी | |
| 1550nm . पर | 10.3 ± 0.7 | मिमी | ||
| क्षीणन गुणांक | 1310एनएम . पर | 0.36 | डीबी/किमी | |
| 1550nm . पर | 0.22 | डीबी/किमी | ||
| क्षीणन गैर-एकरूपता | 0.05 | डीबी | ||
| शून्य फैलाव तरंग दैर्ध्य (λ .)0) | 1300 1324 | एनएम | ||
| अधिकतम शून्य फैलाव ढलान (एस0मैक्स) | 0.092 | पीएस/(एनएम2किमी) | ||
| ध्रुवीकरण मोड फैलाव गुणांक (पीएमडी .)क्यू) | 0.2 | |||
| कट-ऑफ तरंगदैर्ध्य (λ .)सीसी) | 1260 | एनएम | ||
| फैलाव गुणांक | 1288～1339एनएम | 3.5 | पीएस/(एनएम · किमी) | |
| 1550एनएम | 18 | पीएस/(एनएम · किमी) | ||
| अपवर्तन का प्रभावी समूह सूचकांक (Nप्रभाव) | 1310एनएम . पर | 1.466 | मैं | |
| 1550nm . पर | 1.467 | मैं | ||
| ज्यामितीय विशेषता | ||||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | ||
| क्लैडिंग नॉन-सर्कुलरिटी | 1.0 | % | ||
| कोटिंग व्यास | 245.0 ± 10.0 | सुक्ष्ममापी | ||
| कोटिंग-क्लैडिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | ||
| कोटिंग गैर-परिपत्र | 6.0 | % | ||
| कोर-क्लैडिंग सांद्रता त्रुटि | 0.8 | सुक्ष्ममापी | ||
| क्लैडिंग / कोटिंग सांद्रता त्रुटि | 12.0 | सुक्ष्ममापी | ||
| यांत्रिक विशेषता | ||||
| कर्लिंग | 4 | एम | ||
| प्रूफ तनाव | 0.69 | जीपीए | ||
| कोटिंग पट्टी बल | औसत मूल्य | 1.0-5.0 | एन | |
| शिखर मूल्य | 1.3-8.9 | एन | ||
| मैक्रो झुकने नुकसान | Ф60 मिमी, 100 मंडल, 1550 एनएम . पर | 0.05 | डीबी | |
| 32mm, 1 सर्कल, 1550nm . पर | 0.05 | डीबी | ||
3. विशेषताएं का केबल
3.1 केबल निर्माण और पीएरामीटर

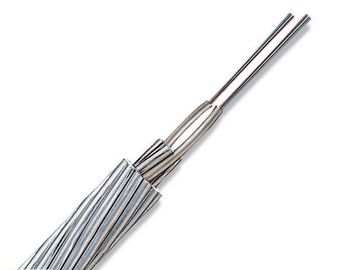

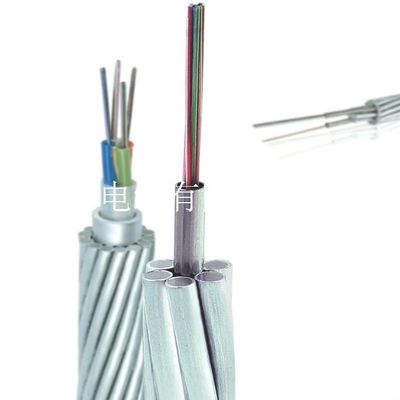

एल्युमीनियम-क्लैड स्टील वायर (एएस) और ऑप्टिकल फाइबर युक्त स्टेनलेस स्टील ट्यूब से बने ओवरहेड ग्राउंड वायर।
3.2 केबल प्रकार: OPGW-12B1-75 [82.8; 47.4]
3.2.1 ओपीजीडब्ल्यू का क्रॉस सेक्शन
| संरचना | सामग्री | नहीं। | सामग्री व्यास | ||
| रेशा | जी.652 | 12 | - | ||
| केंद्र | एसयूएस ट्यूब | 1 | व्यास | 4.0 मिमी | |
| परत 1 | 23% एएस तार | 6 | व्यास | 4.0 मिमी | |
3.2.1 ओपीजीडब्ल्यू की विशिष्टता
| आइटम | तकनीकी डेटा | ||
|
फंसे |
कोर, परत 1 | ||
| स्ट्रैंडिंग दिशा | बाहरी परत दाहिने हाथ की है | ||
| केबल व्यास (नाममात्र) | 12.0 मिमी | ||
| केबल वजन (लगभग।) | 504 किग्रा/किमी | ||
| क्रॉस सेक्शन का समर्थन | एएस वायर | 75.4 मिमी2 | |
| रेटेड तन्यता ताकत (आरटीएस) | 91.0kN | ||
| लोच का मापांक (ई-मापांक) | 149.0जीपीए | ||
| थर्मल बढ़ाव गुणांक | 12.9×10-6/क | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 33.12kN | ||
| रोज़मर्रा का तनाव (ईडीएस) (16 ~ 25% आरटीएस) | 13.24~20.7kN | ||
| 20 ℃ पर डीसी प्रतिरोध | 1.008 ओम/किमी | ||
| कम समय वर्तमान (1.0s, 40℃～300℃) | 6.9kA | ||
| शॉर्ट टाइम करंट कैपेसिटी (I2टी) | 47.4kA²s | ||
| न्यूनतम झुकने त्रिज्या | इंस्टालेशन | केबल व्यास का 25 गुना | |
| कार्यवाही | केबल व्यास का 15 गुना | ||
| तापमान की रेंज | इंस्टालेशन | -10 ℃ ～ + 50 ℃ | |
| भंडारण और शिपिंग | -40 ℃ ～ + 80 ℃ | ||
| कार्यवाही | -40 ℃ ～ + 80 ℃ | ||
4. एफआइबर और लीऊज़ टीउबे सीolor मैंदंत चिकित्सा
अलग-अलग फाइबर और ढीले ट्यूब मानक टीआईए / ईआईए -598-ए और नीचे दिए गए रंग कोड के अनुसार होंगे।
फाइबर रंग
| ना। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
5.यांत्रिक और पर्यावरणपरीक्षण.
OPGW केबल निम्नलिखित परीक्षणों को सफलतापूर्वक पास कर लेगी जिन्हें सभी को नहीं चुना जाना चाहिए।निम्नलिखित परीक्षण आइटम संबंधित संदर्भ के अनुसार किए जाएंगे।
| नहीं | मद | संदर्भ |
| ओपीजीडब्ल्यू परीक्षण | ||
| 1 | कटऑफ तरंगदैर्ध्य | आईईईई कक्षा 1138 |
| 2 | जल प्रवेश परीक्षण | आईईईई कक्षा 1138 |
| 3 | बाढ़ परिसर का रिसाव | आईईईई कक्षा 1138 |
| 4 | शॉर्ट सर्किट टेस्ट | आईईईई कक्षा 1138 |
| 5 | एओलियन कंपन परीक्षण | आईईईई कक्षा 1138 |
| 6 | शेव टेस्ट | आईईईई कक्षा 1138 |
| 7 | क्रश टेस्ट | आईईईई कक्षा 1138 |
| 8 | प्रभाव जाँच | आईईईई कक्षा 1138 |
| 9 | रेंगना परीक्षण | आईईईई कक्षा 1138 |
| 10 | तनाव-तनाव परीक्षण | आईईईई कक्षा 1138 |
| 1 1 | तापमान सायक्लिंग | आईईईई कक्षा 1138 |
| 12 | तनाव मार्जिन परीक्षण | आईईईई कक्षा 1138 |
| 13 | सरपट परीक्षण | आईईईई कक्षा 1138 |
| 14 | बिजली परीक्षण | आईईईई कक्षा 1138 |
| फाइबर परीक्षण | ||
| 1 | तरंग दैर्ध्य के साथ क्षीणन भिन्नता | आईईईई कक्षा 1138 |
| 2 | झुकने के साथ क्षीणन | आईईईई कक्षा 1138 |
| 3 | तापमान सायक्लिंग | आईईईई कक्षा 1138 |
| 4 | जल शिखर पर क्षीणन | आईईईई कक्षा 1138 |
| क्षेत्र स्वीकृति परीक्षण | ||
| 1 | फाइबर निरंतरता | आईईईई कक्षा 1138 |
| 2 | क्षीणन | आईईईई कक्षा 1138 |
| 3 | फाइबर की लंबाई | आईईईई कक्षा 1138 |
6. पैकिंग और एसहिपिंग
ओपीजीडब्ल्यू एक मजबूत लकड़ी-लोहे की रील पर कसकर और समान रूप से घाव होगा जो एएनएसआई / एए 53-1981 या बराबर के अनुरूप है।ओपीजीडब्ल्यू को सामान्य शिपिंग, हैंडलिंग, भंडारण और स्ट्रिंग संचालन में क्षति से बचाने के लिए रील को लकड़ी-लोहे की मजबूत बैटनों के साथ लगाया जाएगा।
