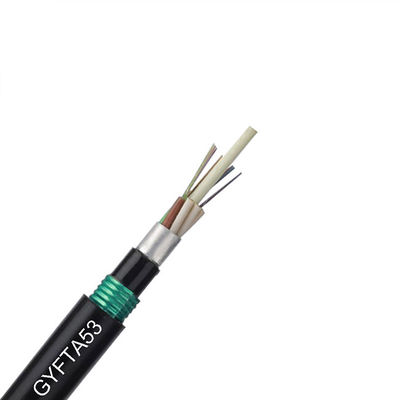

आउटडोर डबल बख़्तरबंद GYTA53 फाइबर केबल सिंगल मोड ऑप्टिकल केबल फाइबर

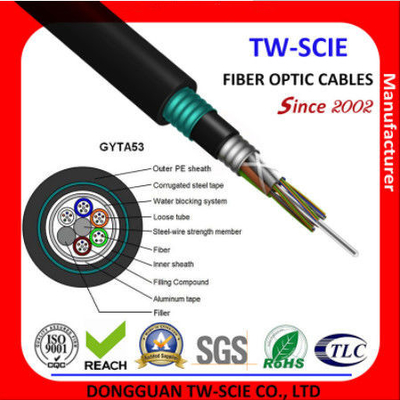

GYTA53 ऑप्टिकल केबल की संरचना 250µm ऑप्टिकल फाइबर है जिसे उच्च मापांक सामग्री की ढीली ट्यूब में डाला जाता है।ढीली ट्यूब जेल भरने वाले यौगिक से भरी होती है।केंद्रीय शक्ति सदस्य धातु शक्ति सदस्य है।कुछ ऑप्टिकल फाइबर केबल्स के लिए, पीई आंतरिक शीथ के साथ केंद्रीय शक्ति सदस्य भी निकाला जाता है।लूज केस (और फिलिंग रोप) शक्ति सदस्य के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं जो इसे पानी के प्रवेश से बचाने के लिए जल-अवरोधक सामग्री से भरा हुआ है।(एपीएल) अनुदैर्ध्य रूप से पैक किया जाता है और पीई आंतरिक म्यान के साथ निकाला जाता है।और पीई आउट शीथ पर पीएसपी अनुदैर्ध्य रूप से लागू होता है।
आवेदन
1. बाहरी प्रत्यक्ष-दफन या वाहिनी वितरण।
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
3. डेटा सेंटर में मल्टी-कोर वायरिंग सिस्टम
विशेषताएँ
1. स्टील टेप मजबूत।
2. भराव ट्यूब फाइबर स्टील टेप की रक्षा करता है।
3. उत्कृष्ट यांत्रिक और पर्यावरण प्रदर्शन।
4. कॉम्पैक्ट संरचना। हल्का वजन।
5. सुविधाजनक स्थापना और सरल ऑपरेशन।
6. अच्छी जल-अवरोधक प्रणाली।
7. डबल म्यान।
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-288 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | स्टील टेप और ई-ग्लास | |||||
| भीतर का आवरण | सामग्री | पी.ई | |||||
| व्यास | / | ||||||
| बाहरी पर्त | सामग्री | पी.ई | |||||
| व्यास | 12.5 ~ 16.5 मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल वजन | 155~255KG±1KG | ||||||
| स्थापना तापमान रेंज (ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति (एन) |
दीर्घकालिक | 3000 | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति (एन) |
लघु अवधि | 4000 | |||||
| क्रश लोड (N/100mm) | दीर्घकालिक | 300 | |||||
| क्रश लोड (N/100mm) | लघु अवधि | 1000 | |||||
| फाइबर शैली | इकाई | एस.एम G652 |
एस.एम G652D |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी ओएम3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| फैलाव | 1550 एनएम | पीएस / (एनएम * किमी) | ---- | ≤18 | ---- | ---- | फैलाव |
| 1625 एनएम | पीएस / (एनएम * किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | मेगाहर्ट्ज.किमी | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300 एनएम | मेगाहर्ट्ज.किमी | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक वैल्यू | पीएस (एनएम 2 * के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ वेवलेंथ λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल कटना तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310 एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर (एनए) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0। 015 |
0.200+/-0 .015 |
||
| कदम (द्विदिश का मतलब माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंबद्धता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| लेप/चाफिंच केंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर परिपत्रता | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग कॉन्सेंट्रिकिटी एरर | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल (त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
हमारे फायदे:
उच्च अखंडता उद्यम (90% नियमित ग्राहक)।
प्रतिस्पर्धी मूल्य (एक पेशेवर निर्माता) के साथ उच्च गुणवत्ता।
सबसे कम प्रसव का समय
क्यूसी: आईएसओ 9002, आरओएचएस, उल, पहुंच।
Moq 1KM है।
अनन्य परीक्षण प्रयोगशाला
नि: शुल्क नमूने प्रदान किए गए।
अनुकूलित।
हमारी गुणवत्ता और सेवा
डोंगगुआन TW-SCIE कं, लि।हमारे ग्राहकों को उच्चतम गुणवत्ता वाले ऑप्टिकल फाइबर केबल उत्पाद और सेवाएं प्रदान करने के लिए प्रतिबद्ध है:
1. उत्पाद की गुणवत्ता और प्रदर्शन के लिए लगातार मिलना;
2. हमारे ग्राहकों की आवश्यकताओं को पूरा करने के लिए उत्पादों और सेवाओं का समय पर वितरण;
3. यह सुनिश्चित करना कि हमारे लोग ठीक से प्रशिक्षित हैं ताकि वे हमारे ग्राहकों की बेहतर सेवा कर सकें।
हम आपके उत्तर की प्रतीक्षा में हैं !
