80 मीटर स्पैन की हवाई फाइबर केबल स्व-समर्थन और अमोर्ड शीट
आवेदन
☆.बाहरी वितरण के लिए अनुकूलित।
☆.हवा नलिका और दफन विधि के लिए उपयुक्त है।
☆.लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
विशेषताएं
☆.स्टेनलेस स्टील या gaivanized स्टील सेल्फ-सपोर्टिंग.
☆.उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन।
☆.फाइबर की संख्याः 2-24 कोर.
फाइबर आवंटन योजना
| फाइबर संख्या | ट्यूब संख्या | फाइबर प्रति ट्यूब | फाइबर का प्रकार |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 एफ/ट्यूब | |
| 24 | 1 | 24 F/ ट्यूब |

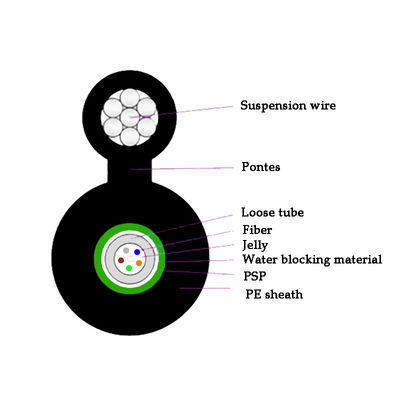

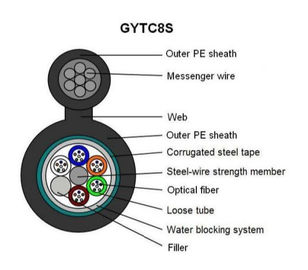

केबल निर्माण विवरण
| पद | विवरण | |
| फाइबर की संख्या | 2 कोर से 24 कोर | |
| कनेक्टर शक्ति सदस्य | सामग्री | जस्ती स्टील के तार |
| व्यास | 1.2 मिमी | |
| ढीली नली | सामग्री | पीबीटी |
| व्यास | एफ2.0-2.8 | |
| केबल भरना | सामग्री | केबल भरने का यौगिक |
| बाहरी आवरण | सामग्री | एचडीपीई |
| व्यास | 1.7±0.2 मिमी | |
केबल की यांत्रिक विशेषता
| पद | केबल का व्यास | वजन | |
| 2 कोर से 24 कोर तक | 3.2*7.2 मिमी | 70 किलोग्राम/किमी | |
| स्थापना तापमान सीमा | -15--+60 | ||
| संचालन और परिवहन तापमान | -40-+70 | ||
| रिक.दैनिक अधिकतम कार्यरत तनाव | 1500 एन | ||
| अधिकतम. अनुमेय कार्य तनाव | 600 एन | ||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | परिचालन | 10D मिमी | |
| स्थापना | 20D मिमी | ||
| अतिरिक्त भार | 00.5%-0.7% | ||
| बर्फ | 5 मिमी | ||
| हवा की गति | 35m/s | ||
फाइबर विशेषता
| फाइबर शैली | इकाई | SM G652D | MM 50/125 | MM 62.5/125 | ||
| स्थिति | एनएम | 1310/1550 | 850/1300 | 850/1300 | ||
| क्षीणन | डीबी/किमी | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| फैलाव | 1310nm | पीएस/एनएम*किमी) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | पीएस/एनएम*किमी) | ≤18 | ..... | ..... | ||
| 1625nm | पीएस/एनएम*किमी) | ≤22 | ||||
| बैंडविड्थ | 850 एनएम | MHZ. KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ. KM | ..... | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | >=1302,≤1322 | ..... | ..... | ||
| शून्य फैलाव ढलान | Ps ((nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD अधिकतम व्यक्तिगत फाइबर | Ps√km | ≤0.2 | ..... | ..... | ||
| पीएमडी डिजाइन लिंक मान | Ps√km | ≤0.08 | ..... | ..... | ||
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >=1180,≤1330 | ..... | ..... | ||
| केबल कटऑफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ..... | ..... | ||
| एमएफडी | 1310nm | उह | 9.2±0.4 | ..... | ..... | |
| 1550nm | उह | 10.4±0.8 | ..... | ..... | ||
| संख्यात्मक एपर्चर (NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| चरण (दो दिशाओं में माप का माध्य) | डीबी | ≤0.05 | ≤0.10 | ≤0.10 | ||
| फाइबर की लंबाई और बिंदु विखंडन पर अनियमितताएं | डीबी | ≤0.05 | ≤0.10 | ≤0.10 | ||
| अंतर के पीछे फैलने का गुणांक | डीबी/किमी | ≤0.03 | ≤0.08 | ≤0.10 | ||
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ....... | ....... | ||
| कोर व्यास | उह | ...... | 50±1.0 | 62.5±2.5 | ||
| आवरण का व्यास | उह | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | ||
| कोटिंग/चफिनच के समकक्ष त्रुटि | उह | ≤120 | ≤120 | ≤120 | ||
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| कोर/क्लेडिंग समकक्षता त्रुटि | उह | ≤0.6 | ≤1.5 | ≤1.5 | ||
| घुमावदार | उह | ≤4 | ..... | ..... | ||
| टैगः स्व-समर्थन केबल, आकृति 8, 24 कोर। | ||||||
