केबल फैक्ट्री फ्लैट FTTH 1core G657A LSZH इंडोर बटरफ्लाई ड्रॉप केबल

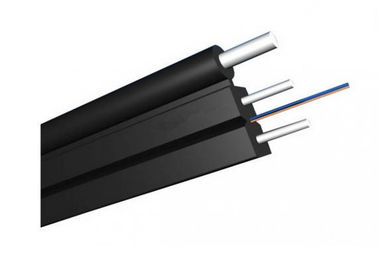

जीजेएक्सएफएच एफटीटीएच इंडोर ड्रॉप केबल बटरफ्लाई फ्लैट संरचना का उपयोग करता है, जिसकी ऑप्टिकल फाइबर इकाई केंद्र में स्थित है।दो समानांतर फाइबर रीइनफोर्स प्लास्टिक (एफआरपी) ताकत वाले सदस्यों को दोनों तरफ रखा गया है।फिर, केबल को LSZH शीथ के साथ पूरा किया जाता है।
विशेषताएँ
1. अच्छा जलरोधक प्रदर्शन
2. कम धुआं, शून्य हैलोजन और ज्वाला मंदक आवरण
3.छोटा व्यास, सरल संरचना, हल्का वजन और उच्च व्यावहारिकता
4.एफआरपी ताकत सदस्य विद्युत-चुंबकीय और क्रश प्रतिरोध सुनिश्चित करता है
5. विशेष कम-मोड़-संवेदनशीलता फाइबर उच्च बैंडविड्थ डेटा ट्रांसमिशन प्रदान करता है
6. बांसुरी का अनोखा डिज़ाइन, आसानी से उतारना और जोड़ना, स्थापना और रखरखाव को सरल बनाना
7.एक्सेस नेटवर्क
8.लोकल एरिया नेटवर्क (LAN)
9. अंतिम उपयोगकर्ताओं द्वारा सीधे केबल बिछाने का उपयोग किया जाता है
10.फाइबर ऑप्टिक संचार प्रणाली
11.एफटीटीएच इनडोर केबलिंग और वितरण
आवेदन
1. इनडोर वितरण को अपनाया गया।
2. संचार उपकरण के बेनी के रूप में
3. संचार उपकरण के लिए उपयुक्त
4. सुविधापूर्वक स्थापित किया जा सकता है
विशेषताएँ
1. वजन, कम लागत और व्यावहारिकता।
2. शाखा, इनडोर श्रृंखला के सीमित स्थान क्षेत्र के लिए उपयुक्त
3. निर्माण कार्यों को सुविधाजनक बनाने के लिए बिछाया गया भाग और केबल
4. जैकेट में कम धुआं, हैलोजन-मुक्त ज्वाला-मंदक सामग्री का उपयोग किया जाता है।
5. बिजली और मजबूत विद्युत वातावरण को रोकें;
6. एफआरपी या केएफआरपी घटक सामग्रियों को मजबूत करते हैं।
आदेश के लिए आवश्यकता
1. फाइबर सॉर्ट: सिंगल मोड G652,G655,G657, मल्टी मोड 50/125,62.5/125,OM3,OM4।
2. फाइबर ब्रांड: वाईओएफसी, कॉर्निंग, फाइबरहोम फुजिकुरा, ओएफएस आदि।
3. म्यान सामग्री: पीई, एलएसजेडएच, पीवीसी (आवश्यक हो सकता है)।
4. म्यान का रंग: काला, आवश्यक हो सकता है।
5. फाइबर और ट्यूब का रंग: फंसे हुए रंग के अनुसार, आवश्यकता हो सकती है।
6. केबल का आकार: तालिका के अनुसार होगा, आवश्यकता हो सकती है।
7. केबल की लंबाई: आम तौर पर 2KM है, की आवश्यकता हो सकती है।
8. अन्य आवश्यकता: बातचीत की जा सकती है।
विशेष विवरण
|
केबल प्रकार |
एफटीटीएच ड्रॉप केबल |
फाइबर गिनती |
1 फाइबर |
|
निर्माण |
तितली सपाट |
सिंगलमोड G.657A |
सिंगलमोड G.657A |
|
बाहरी जैकेट सामग्री |
एलएसजेडएच (काला/सफ़ेद) |
शक्ति सदस्य सामग्री |
एफआरपी |
|
केबल व्यास |
(2.0±0.1)×(3.0±0.1)मिमी |
वज़न |
10 किग्रा/किमी |
|
तन्यता ताकत (दीर्घकालिक/अल्पकालिक) |
100/200एन |
क्रश लोड (दीर्घकालिक/अल्पकालिक) |
300/1000 (एन/100मिमी) |
|
झुकने वाली त्रिज्या (दीर्घकालिक/अल्पकालिक) |
10डी/20डी (मिमी) |
संचालन/भंडारण तापमान |
-40 से +85 डिग्री सेल्सियस |
केबल निर्माण विवरण:
|
सामान |
विवरण |
||||||
|
फाइबर की संख्या |
1 कोर |
||||||
|
रेशा |
प्रकार |
जी657ए |
|||||
|
व्यास |
250μm |
||||||
|
शक्ति सदस्य |
सामग्री |
जस्ती इस्पात तार/एफआरपी/केएफआरपी |
|||||
|
केबल आवरण की मोटाई |
/ |
अधिकतम.0.8मिमी/मिनट.0.4 mm |
|||||
|
/ |
/ |
||||||
|
बाहरी पर्त |
सामग्री |
एलएसजेडएच |
|||||
|
व्यास |
1.8±0.2मिमी |
||||||
|
केबल का आकार (ऊंचाई * चौड़ाई) |
3.0(±0.1) मिमी ×2.0 (±0.2)मिमी |
||||||
|
केबल का वजन |
8.5 किलोग्राम ± 1 किलोग्राम |
||||||
|
स्थापना तापमान सीमा(ºC) |
-20+60 |
||||||
|
संचालन और परिवहन तापमान (ºC) |
-40+70 |
||||||
|
न्यूनतम झुकने त्रिज्या (मिमी) |
दीर्घकालिक |
10डी |
|||||
|
न्यूनतम झुकना |
लघु अवधि |
20डी |
|||||
|
न्यूनतम स्वीकार्य |
दीर्घकालिक |
40 |
|||||
|
न्यूनतम स्वीकार्य |
लघु अवधि |
80 |
|||||
|
क्रश लोड (एन/100मिमी) |
दीर्घकालिक |
500 |
|||||
|
क्रश लोड (एन/100मिमी) |
लघु अवधि |
1000 |
|||||
फाइबर विशेषता:
|
फाइबर शैली |
इकाई |
एस.एम |
एस.एम |
मिमी |
मिमी |
मिमी |
|
|
स्थिति |
एनएम |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
क्षीणन |
डीबी/किमी |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
डिस्प्रेशन |
1550एनएम |
पीएस/(एनएम*किमी) |
---- |
≤18 |
---- |
---- |
डिस्प्रेशन |
|
1625एनएम |
पीएस/(एनएम*किमी) |
---- |
≤22 |
---- |
---- |
|
|
|
बैंडविड्थ |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
बैंडविड्थ |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
शून्य फैलाव तरंगदैर्घ्य |
एनएम |
1300-1324 |
>=1302, |
---- |
---- |
>=1295, |
|
|
शून्य फैलाव ढलान |
एनएम |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
पीएमडी अधिकतम व्यक्तिगत फाइबर |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
पीएमडी डिज़ाइन लिंक मूल्य |
पीएस(एनएम2*के |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
फाइबर कटऑफ तरंग दैर्ध्य λc |
एनएम |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
केबल सटऑफ |
एनएम |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
एमएफडी |
1310एनएम |
उम |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550एनएम |
उम |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
न्यूमेरिकल |
|
---- |
---- |
0.200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
चरण (द्विदिशात्मक का मतलब) |
डीबी |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
फाइबर पर अनियमितताएं |
डीबी |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
असंबद्धता |
|||||||
|
अंतर बैकस्कैटर |
डीबी/किमी |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
क्षीणन एकरूपता |
डीबी/किमी |
≤0.01 |
≤0.01 |
|
|
|
|
|
कोर डिमैटर |
उम |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
आवरण व्यास |
उम |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
क्लैडिंग नॉन-सर्कुलरिटी |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
कोटिंग व्यास |
उम |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
कोटिंग/चैफिंच |
उम |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
कोटिंग गैर गोलाकार |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
कोर/क्लैडिंग संकेंद्रितता त्रुटि |
उम |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
कर्ल(त्रिज्या) |
उम |
≤4 |
≤4 |
---- |
---- |
---- |
|
पैकिंग एवं शिपिंग
