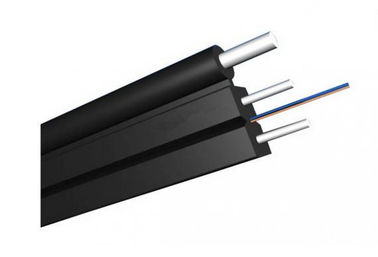

स्टील वायर एफआरपी सुदृढ़ीकरण के साथ एलएसजेडएच शीथ एफटीटीएच ऑप्टिकल फाइबर केबल
सेल्फ-सपोर्टिंग एक्सेस नेटवर्क एक तितली के आकार के साथ इनडोर ऑप्टिकल केबल का उपयोग करता है जो कि ऑप्टिकल संचार इकाई को केंद्र में रखता है, दो समानांतर धातु शक्ति सदस्य को दोनों तरफ रखा जाता है, और बाहर की तरफ एकल धातु शक्ति सदस्य जोड़ा जाता है। अंत में यह है एक काले या रंगीन Lsoh लो स्मोक ज़ीरो हैलोजन (LSZH) आउट शीथ के साथ पूरा किया गया।
आवेदन
1. इनडोर केबलिंग प्रणाली को अपनाया गया।
2. संचार उपकरण के बेनी के रूप में.
3. फर्श कनेक्शन के लिए उपयुक्त।
विशेषताएँ
1. 250um फाइबर।
2. एफआरपी/केएफआरपी।
3. एलएसजेडएच म्यान।
केबल निर्माण विवरण
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-24 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/मल्टीमोड | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | केवलर सूत | |||||
| ढीली ट्यूब | व्यास | 0.9-1.2 मिमी | |||||
| सामग्री | / | ||||||
| बाहरी पर्त | सामग्री | पीवीसी/एलएसजेडएच | |||||
| व्यास | 1.6*2.0-3.0*6.0मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 5.5-28.5 किग्रा | ||||||
| स्थापना तापमान सीमा(ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
दीर्घकालिक | 40 | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
लघु अवधि | 80 | |||||
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 200 | |||||
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एस.एम जी652 |
एस.एम जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >=1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(एनए) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण (द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंबद्धता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
पैकिंग एवं शिपिंग
कंपनी प्रोफाइल
2002 में अपनी स्थापना के बाद से, Dongguan TW-SCIE कं, लिमिटेड नवाचार को आगे बढ़ाने और अखंडता के साथ एक उद्यम स्थापित करने की अवधारणा का पालन कर रहा है, और ऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान और विकास और बाजार विस्तार के लिए प्रतिबद्ध है। लंबे समय तक।आज की TW-SCIE कंपनी के पास आधुनिक कार्यालय वातावरण, उन्नत उत्पादन उपकरण और उच्च गुणवत्ता वाले वैज्ञानिक अनुसंधान और तकनीकी कर्मियों और प्रबंधन कर्मियों का एक समूह है।निर्यात अधिकारों के साथ उभरते उच्च तकनीक उद्यम।कंपनी ने ISO9001-2000 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, रेडियो और टेलीविजन नेटवर्क एक्सेस प्रमाणपत्र, उच्च तकनीक उद्यम पारित किया है, और संचार मंत्रालय द्वारा जारी "व्यापक गुणवत्ता प्रबंधन मानक उद्यम" प्रमाणपत्र और अन्य सम्मान जीते हैं।अपनी ताकत के साथ और समग्र स्थिति को देखते हुए, TW-SCIE धीरे-धीरे एक आधुनिक उच्च तकनीक उद्यम की ओर विकसित हो रहा है।
प्रिय मित्र,
आपके आने के लिए धन्यवाद, हम Dongguan TW-SCIE कंपनी लिमिटेड CATV और FTTx उत्पादों की आपूर्ति करते हैं, जिनमें आउटडोर और इनडोर 2-288 कोर ऑप्टिकल फाइबर केबल, इंस्टॉलेशन टूल, परीक्षण और निरीक्षण उपकरण, सहायक उपकरण आदि शामिल हैं...
अलीबाबा में दिखाए जाने वाले हमारे उत्पादों को ब्राउज़ करने के लिए आपका हार्दिक स्वागत है और हमारी वेबसाइट पर आने के लिए भी आपका स्वागत है।
कोई दिलचस्प वस्तु या कोई भ्रम हो, तो कृपया हमसे संपर्क करने में संकोच न करें!
