उच्च शक्ति के साथ 24 फाइबर मल्टीमोड फैन-आउट इंडोर ब्रेकआउट फाइबर ऑप्टिक केबल
मुलिट पर्पस डिस्ट्रीब्यूशन केबल सबयूनिट के रूप में सिम्प्लेक्स केबल (φ900μm टाइट बफर, एरामिड यार्म स्ट्रेंथ मेंबर के रूप में) का उपयोग करती है।एक फाइबर प्रबलित प्लास्टिक (एफआरपी) एक गैर-धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।सबयूनिट केबल कोर के चारों ओर फंसे हुए हैं।केबल को पीवीसी या एलएसजेडएच (कम धुआं, शून्य हैलोजन, ज्वाला-मंदक) जैकेट के साथ पूरा किया गया है।
विशेषता
1. फंसे हुए गैर-धातु शक्ति सदस्य संरचना सुनिश्चित करती है कि केबल बड़ी तन्यता ताकत सहन करे।
2. जैकेट संक्षारण रोधी, जल रोधी, पराबैंगनी विकिरण रोधी, ज्वालारोधी और पर्यावरण के लिए हानिरहित आदि।
3.भंडारण संचालन तापमान: -20ºC~+60ºC, स्थापना तापमान: -5ºC~+50ºC.
आवेदन
1.इनडोर केबल वितरण।
2. फर्श, टर्मिनल बॉक्सेक्स और कार्य स्टेशनों सहित इंट्रा-बिल्डिंग बैकबोन केबलिंग के लिए।
3. छोटी और मध्यम दूरी के सीधे टर्मिनलों के लिए इंट्रा-बिल्डिंग और विभिन्न इमारतों के भीतर, प्रत्येक उप-केबल इकाई को मानक कनेक्टर द्वारा सीधे जोड़ा जा सकता है।
फाइबर पैरामीटर्स
| नहीं। | सामान | इकाई | विनिर्देश | |
| जी.652डी | ||||
| 1 | मोड फ़ील्ड व्यास | 1310एनएम | माइक्रोन | 9.2±0.4 |
| 1550एनएम | माइक्रोन | 10.4±0.5 | ||
| 2 | क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
| 3 | क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| 4 | कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि | माइक्रोन | ≤0.5 | |
| 5 | कोटिंग व्यास | माइक्रोन | 245±5 | |
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| 7 | क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि | माइक्रोन | ≤12.0 | |
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λप्रतिलिपि≤1260 | |
| 9 | क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | ≤0.4 |
| 1550एनएम | डीबी/किमी | ≤0.3 | ||
केबल पैरामीटर्स
| सामान | विशेष विवरण | |
| फाइबर गिनती | 2-48 | |
| टाइट-बफ़र्ड फ़ाइबर | आयाम | 850µm±50µm |
| सामग्री | पीवीसी | |
| रंग | सफ़ेद | |
| सिम्प्लेक्स केबल | आयाम | 1.9मिमी±0.1मिमी |
| सामग्री | एलएसजेडएच | |
| रंग | पीला | |
| शक्ति सदस्य | केवलर | |
| मुद्रण चिन्ह | (1)-(48) | |
| केंद्रीय शक्ति सदस्य | व्यास | 3.8मिमी±0.1मिमी |
| सामग्री | एफआरपी+एलएसजेडएच | |
| रंग | पीला | |
|
बाहरी जैकेट |
आयाम | 14.5मिमी±0.5मिमी |
| सामग्री | एलएसजेडएच | |
| रंग | पीला | |
यांत्रिक और पर्यावरणीय विशेषताएँ
| सामान | यूनाईटेड | विशेष विवरण |
| तनाव (दीर्घकालिक) | एन | 600 |
| तनाव(अल्पकालिक) | एन | 1500 |
| क्रश(दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश(अल्पकालिक) | एन/10 सेमी | 1000 |
| न्यूनतम.मोड़ त्रिज्या (गतिशील) | मिमी | 20डी |
| न्यूनतम.मोड़ त्रिज्या (स्थैतिक) | मिमी | 10डी |
| स्थापना तापमान | ºसी | -10~+50 |
| परिचालन तापमान | ºसी | -20~+60 |
| भंडारण तापमान | ºसी | -20~+60 |
तकनीकी मापदण्ड
| ज्यामितीय विशेषताएँ | |||||||
| फाइबर गिनती | 4 | 6 | 8 | 12 | 16 | 18 | 24 |
| ब्रेक-आउट केबल व्यास (मिमी) | 7.5 | 8.5 | 10 | 12.5 | 12.5 | 12.5 | 14.5 |
| ब्रेक-आउट केबल वजन (किलो/किमी) | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| टीबीएफ व्यास (μm) | 900±50 | ||||||
| यांत्रिक विशेषताएं | |||||||||
| मैक्स लूड (एन) | दीर्घकालिक | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| लघु अवधि | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| झुकने की त्रिज्या (मिमी) | गतिशील | 20*डी (डी: केबल व्यास) | |||||||
| स्थिर | 10*डी (डी: केबल व्यास) | ||||||||
| रेशा | |
| फाइबर प्रकार (कोर/क्लैडिंग आयाम) | 9/125 50/125 62.5/125 |
| ट्रांसमिशन विशेषताएँ | |||
|
एस.एम (1310/1550 एनएम) |
50/125 (850/1300 एनएम) |
62.5/125 (850/1300एनएम) |
|
| अधिकतम क्षीणन (डीबी/किमी) | 0.45/0.30 | 3.5/1.5 | 3.5/1.5 |
| विशिष्ट क्षीणन (डीबी/किमी) | 0.40/0.25 | 3.1/1.0 | 3.0/1.0 |
| मिनी बैंडविड्थ (मेगाहर्ट्ज किमी) | -- | 400/400 | 160/500 |

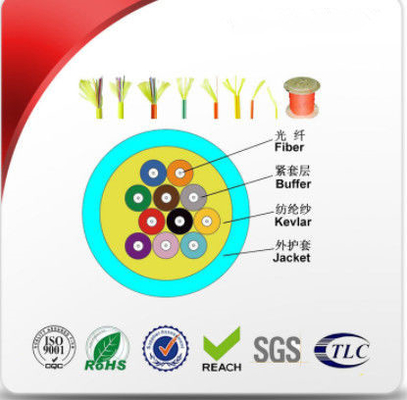

उत्पाद संरचना
पैकिंग एवं शिपिंग
कंपनी प्रोफाइल
डोंगगुआन TW-SCIE कं, लिमिटेड20 से अधिक वर्षों से ऑप्टिकल केबल के उत्पादन के लिए प्रतिबद्ध है।यह ऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान एवं विकास, उत्पादन, बिक्री और नेटवर्क इंजीनियरिंग को एकीकृत करने वाला एक उभरता हुआ उच्च तकनीक उद्यम है और इसके पास स्वतंत्र आयात और निर्यात अधिकार हैं।"नवाचार, उत्कृष्टता को आगे बढ़ाने और ईमानदारी के साथ एक उद्यम स्थापित करने" की अनुभव अवधारणा पर भरोसा करते हुए, हमने देश और विदेश में बड़ी संख्या में वफादार ग्राहक प्राप्त किए हैं।हमारे ऑप्टिकल केबल उत्पादों में ओवरहेड के लिए उपयुक्त GYTS, GYXTW श्रृंखला शामिल है;स्व-सहायक ADSS, GYXTC8S, GYTC8S श्रृंखला;प्रत्यक्ष दफन GYTA53, GYTY53, GYTA श्रृंखला;और गैर-धातु ऑप्टिकल केबल GYFTY, मिश्रित ग्राउंड वायर ऑप्टिकल केबल OPGW, आदि, विविध ऑप्टिकल केबल उत्पाद पोर्टफोलियो आपको आसानी से उत्पाद चुनने में सक्षम बनाता है।
गुणवत्ता एवं सुरक्षा
हमने एक सख्त और पूर्ण गुणवत्ता नियंत्रण प्रणाली लागू की है, जो यह सुनिश्चित करती है कि प्रत्येक उत्पाद ग्राहकों की गुणवत्ता आवश्यकताओं को पूरा कर सके।इसके अलावा, शिपमेंट से पहले हमारे सभी उत्पादों का कड़ाई से निरीक्षण किया गया है।हमारे उत्पादों ने RoHS, ISO9001 और TLC प्रमाणपत्र पारित कर दिए हैं।
हमारे सिद्धांत
पूर्ण ग्राहक संतुष्टि
उच्च गुणवत्ता वाली सेवा के प्रति प्रतिबद्धता
एक दूसरे के लिए दीर्घकालिक सहयोग और लाभ
आपकी समस्या का समाधान हमारी प्राथमिकता है, कृपया बेझिझक हमसे संपर्क करें!
