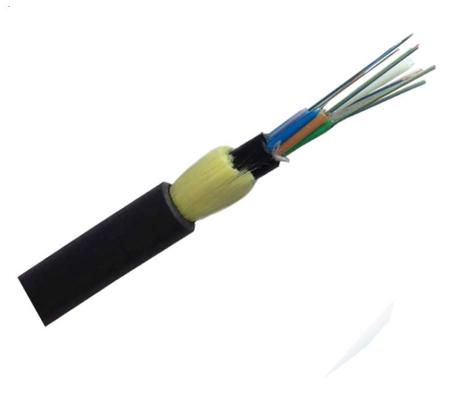

अरामाइड यार्न, वाटर-ब्लॉकिंग टेप के साथ 12-कोर एडीएसएस फाइबर ऑप्टिक केबल
एफआरपी शक्ति सदस्य, और डबल जैकेट
विवरण

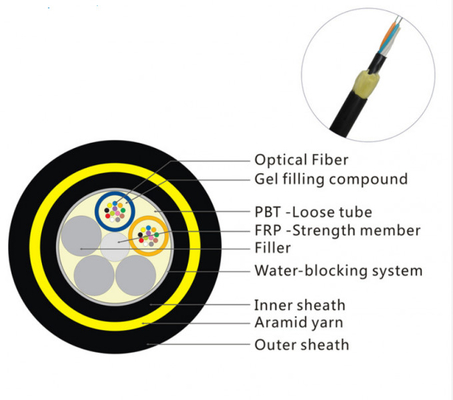

ADSS केबल में 250μm आकार के फाइबर होते हैं और उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब के अंदर रखे जाते हैं।तब ट्यूब को पानी प्रतिरोधी यौगिक से भरा जाता है और केव्लर से लपेटा जाता हैकेवलर और ढीली ट्यूब के बीच एक जल-अवरोधक सामग्री लगाई जाती है ताकि केबल कॉम्पैक्ट और जलरोधक हो। अंत में, केबल को पॉलीइथिलीन (एचडीपीई) या एटी शीट के साथ समाप्त किया जाता है।
विशेषताएं
आत्मविश्वास के साथ कनेक्ट करें - हमारा हल्का और मजबूत केबल आसानी से 100 मीटर तक फैला है। एक छोटे व्यास और कम टॉवर लोड की विशेषता है, यह किसी भी स्थापना के लिए सही विकल्प है।हमारे जलरोधक डिजाइन सुनिश्चित करता है कि आपके कनेक्टिविटी बरकरार रहता है, एक एकल फाइबर प्रबलित प्लास्टिक के साथ केंद्रीय शक्ति सदस्य के रूप में, ढीली ट्यूब भरने यौगिक और 100% केबल कोर भरने के साथ।
आवेदन
हमारे अभिनव प्रौद्योगिकी चुनौतीपूर्ण वातावरण में काम करता है, यहां तक कि बिजली की लाइनों के साथ.
| केबल प्रदर्शन पैरामीटर | |||
| स्पैन मीटर | 200 | 300 | 400 |
| संबंधित शक्ति तनाव ((RTS) | 17.5 kn | 20.6 kn | 28 kn |
| अधिकतम अनुमेय तनाव (MAT) | 6.9 kn | 8.2 kn | 11.5 kn |
| अनुमेय कुचल प्रतिरोध | दीर्घकालिकः 1100 एन/100 मिमी | दीर्घकालिकः 1100 एन/100 मिमी | दीर्घकालिकः 1100 एन/100 मिमी |
| अल्पकालिकः 2200 एन/100 मिमी | अल्पकालिकः 2200 एन/100 मिमी | अल्पकालिकः 2200 एन/100 मिमी | |
| न्यूनतम झुकने की त्रिज्या | कार्यरतः 220 मिमी | कार्यरतः 220 मिमी | कार्यरतः 220 मिमी |
| स्थापनाः 360 मिमी | स्थापनाः 360 मिमी | स्थापनाः 360 मिमी | |
| तापमान सीमा | संचालनः -40 /+70°C | संचालनः -40 /+70°C | संचालनः -40 / +70°C |
| स्थापनाः -15 / +60°C | स्थापनाः -15 / +60°C | स्थापनाः -15 / +60°C | |
| बाहरी शीट सामग्री | विद्युत प्रतिरोध एटी (बोरेलिस सामग्री 6081) शीट | ||
| नोट | बर्फ जमाव 5 एमएम, खरपतवार की गति:30 एम/एस | ||
फाइबर पैरामीटर
| श्रेणी | विवरण | विनिर्देश | |
| G.652D | |||
| ऑप्टिकल विनिर्देश | कमजोरी | @1310nm | ≤0.36dB/किमी |
| @1550nm | ≤0.22dB/किमी | ||
| कमजोरी विराम | ≤0.05 डीबी | ||
| क्षीणन बनाम तरंग दैर्ध्य | @1285~1330nm | ≤0.05 डीबी/किमी | |
| @1525~1575nm | ≤0.05 डीबी/किमी | ||
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324nm | ||
| शून्य फैलाव ढलान | ≤0.092ps/ ((nm2.km) | ||
| फैलाव | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 पीएस/एनएम.किमी | ||
| ध्रुवीकरण मोड फैलाव (PMD) | ≤0.2ps/किमी1/2 | ||
| केबल कटऑफ तरंग दैर्ध्य ((λcc) | ≤1260nm | ||
| प्रभावकारी समूह अपवर्तन सूचकांक | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| मैक्रो वक्र हानि (30 मिमी त्रिज्या,100 घुमाव) 1625nm | ≤0.1 डीबी | ||
| ज्यामितीय विनिर्देश |
मोड फ़ील्ड व्यास | @1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| आवरण व्यास | 125±1μm | ||
| नॉन-सर्कुलर | ≤1.0% | ||
| कोटिंग व्यास | 245±7μm | ||
| कोटिंग/क्लेडिंग एकाग्रता त्रुटि | ≤8μm | ||
| कोर/क्लेडिंग एकाग्रता त्रुटि | ≤0.8μm | ||
| मैकेनिकल विनिर्देश |
प्रूफ टेस्ट स्तर | ≥1.0% | |
| फाइबर कर्ल रेडियस | ≥4.0 मीटर | ||
| पीक कोटिंग स्ट्रिप बल | 1.3~8.9N | ||
पैकिंग और शिपिंग
नियमित आयाम के साथ100 सेमी*75 सेमी*75 सेमीलकड़ी का ड्रम
