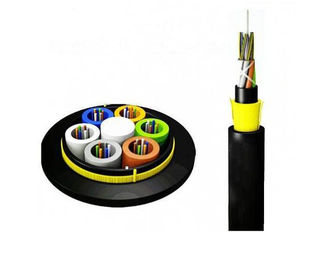

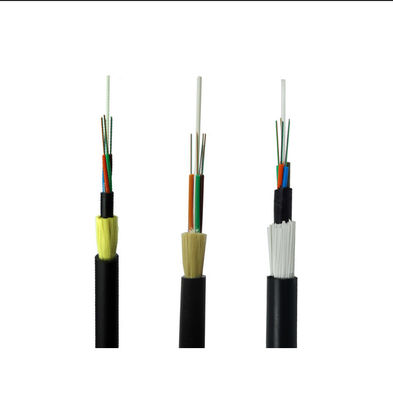

गैर धातु वायु स्व-समर्थन 12 कोर ADSS ऑप्टिकल फाइबर केबल
उत्पाद का वर्णन
यह सिंगल मोड केबल 2/4/6/8/12/24/48/96 कोर ADSS फाइबर ऑप्टिक केबल आउटडोर एरियल इंस्टॉलेशन के लिए उपयुक्त है।अमाइड यार्न मैसेंजर के साथ हल्के बख्तरबंद संरचना एकल मोड केबल 2/4/6/8/12/24/48/96 कोर ADSS फाइबर ऑप्टिक केबल खुद गुरुत्वाकर्षण बनाता है.
यह विनिर्देश ऑल डायलेक्ट्रिक सेल्फ-सपोर्टिंग ऑप्टिकल फाइबर केबल (एडीएसएस) की आवश्यकताओं को कवर करता है जिसे स्थापना के बाहर उपयोग के लिए ग्राहक को आपूर्ति की जानी है।
ऑप्टिकल फाइबर केबल को इस विनिर्देश की आवश्यकताओं का अनुपालन करना चाहिए और आम तौर पर नवीनतम मानकों को पूरा करना चाहिए या बेहतर होना चाहिए:
आईटीयू-टी जी.650: सिंगल-मोड फाइबर और केबल के रैखिक, निर्धारक गुणों के लिए परिभाषाएं और परीक्षण विधियां
आईटीयू-टी जी.652.D: एकल मोड ऑप्टिकल फाइबर और केबल की विशेषताएं
आईईसी 60793-2-50 बी1.3: वर्ग B के एकल मोड फाइबर के लिए अनुभागीय विनिर्देश
IEEE Std 1222टीएम, IEEE मानक के लिए सभी-डायलेक्ट्रिक स्व-समर्थन फाइबर ऑप्टिक केबल.
विनिर्देश
सामान्य विनिर्देश
| केबल का प्रकार | ADSS |
| फाइबर का प्रकार | G652D |
| आवेदन | लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में LAN या दूरसंचार नेटवर्क तक पहुंच; |
| स्थापित करने की अनुशंसित विधियाँ | विद्युत संचरण प्रणाली, बहुत से बादल क्षेत्र और उच्च विद्युत चुम्बकीय अभिसरण |
| पर्यावरण | बाहरी |
| तापमान सीमा | -40°C से 70°C तक |
फाइबर विनिर्देश
| आईटीयू-टी G.652D (B1.3) एकल मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल विशेषताएं | |||
| मोड फ़ील्ड व्यास (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| कट-ऑफ तरंग दैर्ध्य (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100 सर्किल्स, 1550nm पर | ≤0.1 | डीबी |
| कमजोरी असमानता | ≤0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/एनएम2.km) | |
| समूह अपवर्तन सूचकांक (सामान्य मूल्य) |
1310nm 1550nm |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण का व्यास | 125.0±10 | μm | |
| कोर/क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | |
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | μm | |
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | |
| कोटिंग नॉन-सर्कुलर | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0±15 | μm | |
| यांत्रिक विशेषता | |||
| कर्लिंग (रेडियस) | ≥4 | m | |
| प्रूफ तनाव | >0.69 | औसत | |
| कोटिंग स्ट्रिप बल |
औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एन)dमूल्य) | ≥20 | ||
मानकसीगंधमैंदांतों की पहचानFइबेर
| नहीं. | 1 | 2 | 3 | 4 | 5 | 6 |
| रंग | नीला | नारंगी | हरी | ब्राउन | स्लेट | सफेद |
| नहीं. | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | जल |

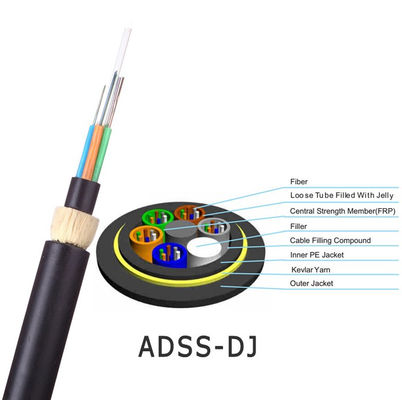

केबलDइज़िग्न
| पद | विवरण | ||
| ऑप्टिकल फाइबर ((G.652. डी) | 12F | 24F | |
| ढीली नली | सामग्री | पीबीटी (पॉलीब्यूटीलीन टेरेफ्थालेट) | |
| फाइबर प्रति ट्यूब | 4 | 4 | |
| संख्याएँ | 3 | 6 | |
| भरने की छड़ी | संख्याएँ | 3 | 0 |
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी (ग्लास फाइबर से प्रबलित प्लास्टिक) | |
| जल अवरुद्ध सामग्री | पानी अवरुद्ध यार्न | ||
| अतिरिक्त बल सदस्य | अरामाइड यार्न | ||
| बाहरी आवरण | सामग्री | काला एचडीपीई | |
| मोटाई | नाममात्रः 1.6 मिमी | ||
| केबल का नाममात्र व्यास ((±0.3mm) | 10.0 | ||
| केबल का लगभग वजन (किग्रा/किमी) | 78 | ||
| नामित तनाव तनाव (आरटीएस) | 4.5KN | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 1.8KN | ||
| दैनिक तनाव (15-25%RTS) | 0.675-1.125KN | ||
| अधिकतम अनुमत अवधि | 100 मीटर | ||
| कुचलना | अल्प समय | 2200 एन/100 मिमी | |
| लागू तापमान सीमा | ऑपरेशन | -40°C~+70°C | |
| स्थापना | -10°C~+50°C | ||
| भंडारण और शिपिंग | -40°C~+60°C | ||
| झुकने की त्रिज्या | स्थापना | केबल व्यास का 20 गुना | |
| ऑपरेशन | केबल व्यास का 10 गुना | ||
केबलएसहिथएमआर्क करना
प्रत्येक केबल के बाहरी कोट पर निम्नलिखित जानकारी स्पष्ट रूप से चिह्नित है:
a. निर्माता का नाम.
निर्माता का वर्ष
केबल और फाइबर का प्रकार
d. लंबाई चिह्न (सामान्य रूप से प्रत्येक मीटर पर मुद्रण)
या ग्राहक की आवश्यकताओं के अनुसार।
केबल प्रदर्शन
| पद | परीक्षण | परीक्षण विधि | परीक्षण परिणाम |
| 1 |
तन्य शक्ति आईईसी 60794-1-ई1 |
तनाव भार:1500N समयः 1 मिनट केबल की लंबाईः ≥50 मीटर |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटना और कोई शीट क्षति नहीं |
| 2 |
प्रभाव आईईसी 60794-1-ई4 |
ऊंचाईः 1 मीटर वजनः 1 किलो टक्कर का स्थानः ≥5 प्रभाव चक्रः पट्टे पर प्रति स्पॉट 3 चक्र |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटना और कोई शीट क्षति नहीं |
| 3 |
बार-बार झुकना आईईसी 60794-1-ई6 |
झुकने का व्यासः केबल के बाहरी व्यास का 25 गुना लागू भारः 25 किलोग्राम झुकने का चक्रः 30 बार झुकने की गतिः 1 चक्र प्रति 2 सेकंड |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटना और कोई शीट क्षति नहीं |
| 4 |
घुमाव आईईसी 60794-1-ई7 |
मोड़ की लंबाईः 1 मीटर लागू भारः 25 किलोग्राम मोड़ कोणः ±90 या +180 मोड़ चक्रः ≥10 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटना और कोई शीट क्षति नहीं |
| 5 |
जल प्रवेश आईईसी 60794-1-एफ5बी |
पानी की ऊंचाईः 1 मीटर केबल की लंबाईः 3 मीटर रखने का समयः 24 घंटे |
केबल के विपरीत छोर से कोई पानी लीक नहीं हुआ |
| 6 |
तापमान आईईसी 60794-1-एफ1 |
तापमान चरणः+20°C->-40°C°C >+70°C->+20°C रखरखाव का समयः प्रत्येक चरण के लिए 24 घंटे चक्रः 2 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटना और कोई शीट क्षति नहीं |
| 7 |
मिश्रित प्रवाह आईईसी 60794-1-ई14 |
नमूना लंबाईः 30 सेमी रखने का समयः 24 घंटे |
कोई मिश्रित प्रवाह नहीं |
विशेषताएं
1500 फीट (457 मीटर) तक की चौड़ाई और 432 तक के फाइबर की गिनती के लिए डिजाइन विवरण
सिंगल पास इंस्टॉलेशन - कोई मेसेंजर, कोई लटकन तार नहीं - तेज़ और कम लागत
केबल सूखी कोर प्रौद्योगिकी का उपयोग कर पानी अवरुद्ध है, इसलिए कोई अव्यवस्थित बाढ़ यौगिकों
वितरण और उच्च वोल्टेज ट्रांसमिशन लाइनों पर उपयोग के लिए उपयुक्त
कोई संदेशवाहक तार की आवश्यकता नहीं है -- पूरी तरह से आत्म-समर्थन।
