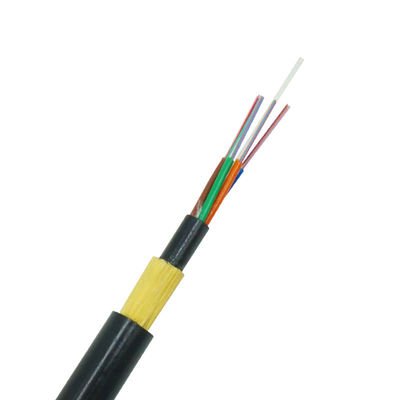

डबल शीथ आउटडोर 6 कोर एडीएसएस फाइबर ऑप्टिक केबल

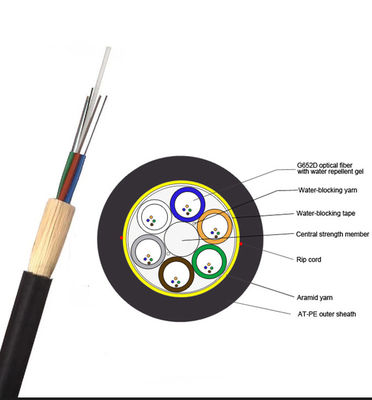

ADSS केबल ढीली ट्यूब फंसी हुई है।फाइबर, 250μm, उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक कॉम्पैक्ट और सर्कुलर केबल कोर में एक गैर-धातु केंद्रीय ताकत सदस्य के रूप में एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीथीन) आंतरिक म्यान से ढका हुआ है।ताकत के सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएँ
1. अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4. क्रश प्रतिरोध और लचीलापन
5. केबल जलरोधक सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं
6. एकल फाइबर प्रबलित प्लास्टिक केंद्रीय शक्ति सदस्य के रूप में
7. लूज ट्यूब फिलिंग कंपाउंड
8.100% केबल कोर भरना
अनुप्रयोग
1. सभी प्रकार की हवाई लाइनों के लिए उपयुक्त
2. बाहरी वितरण के लिए अपनाया गया
3. कम वोल्टेज संचरण और वितरण प्रणाली
4. रेलवे और दूरसंचार ध्रुव मार्ग
तकनीकी डाटा
|
स्पैन : 100 मी
|
110kv के तहत
|
2 ~ 30 कोर
|
|
संरचनात्मक पैरामीटर
|
केंद्रीय शक्ति घटक: एफआरपी
|
व्यास: 1.5 मिमी
|
|
ढीली ट्यूब (जेली भरी हुई)
|
बाहरी व्यास: 1.8 मिमी
|
|
|
भीतरी म्यान पीई
|
मोटाई: 0.9 मिमी
|
|
|
बाहरी म्यान पीई
|
मोटाई: 1.8 मिमी
|
|
|
तकनीकी मापदण्ड
|
केबल का बाहरी व्यास
|
11 मिमी
|
|
केबल पार के अनुभागीय क्षेत्र
|
95.03 मिमी2
|
|
|
फाइबर मॉडल
|
जी.652
|
|
|
केबल का वजन
|
98 किग्रा / किमी
|
|
|
रेटेड तन्य शक्ति (आरटीएस)
|
10 न
|
|
|
Minmum अनुमत तनाव (MAT)
|
4kn
|
|
|
एड्स
|
3.2kn
|
|
|
यंग मापांक
|
7.8 नॉट/मिमी2
|
|
|
ताप विस्तार प्रसार गुणांक
|
1.8 10-6/डिग्री सेल्सियस
|
|
|
क्रस प्रतिरोध
|
लंबी अवधि: 1100 एन / 100 मिमी
|
|
|
अल्पावधि: 2200 एन / 100 मिमी
|
||
|
अनुमति तुला त्रिज्या
|
लंबी अवधि (चलते समय) 220 मिमी
|
|
|
अल्पावधि (बिछाते समय) 360 मिमी
|
||
|
परिचालन तापमान
|
-15 ~ + 60 डिग्री सेल्सियस बिछाने पर
|
|
|
|
जब परिवहन या चल रहा हो: -40 ~ + 70 डिग्री सेल्सियस
|
|
|
फाइबर अतिरिक्त लंबाई
|
0.5-0.7%
|
|
|
बाहरी पर्त
|
पी.ई
|
|
|
बर्फ का भार
|
5 मिमी
|
नोट: यह डेटाशीट केवल एक संदर्भ हो सकती है, अनुबंध का पूरक नहीं।कृपया हमारे बिक्री लोगों से संपर्क करें
अधिक विस्तृत जानकारी के लिए।
