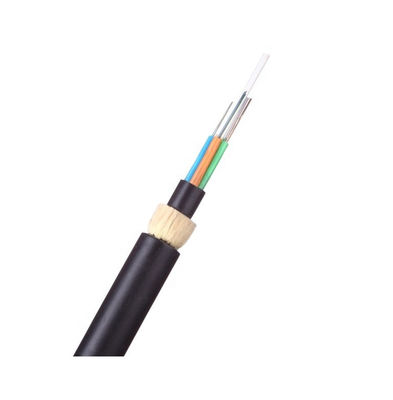

सेल्फ सपोर्टिंग एडीएसएस ऑप्टिकल फाइबर केबल ब्लैक आउटर शीथ कलर इजी इंस्टालेशन

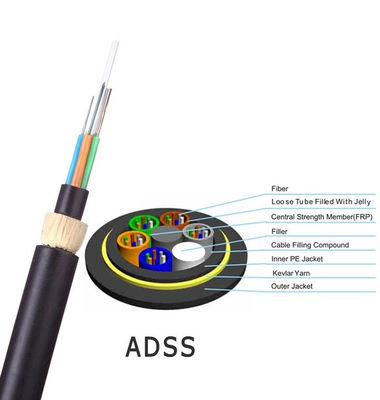

ADSS ऑप्टिकल केबल ढीली परत फंसे हुए ढांचे को गोद लेती है।250 µ M ऑप्टिकल फाइबर को उच्च मापांक सामग्री से बनी एक ढीली ट्यूब में लपेटा जाता है, जो जलरोधी यौगिक से भरी होती है।कॉम्पैक्ट केबल कोर बनाने के लिए ढीली ट्यूब (और भरने वाली रस्सी) को गैर-धातु केंद्रीय प्रबलिंग कोर (FRP) के चारों ओर घुमाया जाता है, और केबल कोर के अंतराल को पानी अवरोधक मरहम से भर दिया जाता है।केबल कोर को पॉलीइथाइलीन (पीई) आंतरिक म्यान के साथ बाहर निकाला जाता है, फिर सुदृढीकरण के लिए धातु के साथ घुमाया जाता है, और अंत में पॉलीथीन (पीई) बाहरी म्यान या बाहरी म्यान के साथ बाहर निकाला जाता है।
विशेषताएँ
1. जल-प्रफुल्लित यार्न फिर से जल संरक्षण प्रदान करता है (शुष्क कोर संरचना)
2. गैर-धातु निर्माण
3.ग्लास फाइबर प्रबलित बहुलक केंद्रीय शक्ति सदस्य और aramid यार्न परिधीय शक्ति सदस्य उत्कृष्ट शक्ति प्रदान करते हैं
4. लचीला बफर ट्यूब आसान-से-संभाल टर्मिनल आवास प्रदान करता है
5. सिंगल-लेयर एसजेड स्ट्रैंडिंग फाइबर ट्यूब के तनाव को सीमित करता है
6. फाइबर के अनुकूल थिक्सोट्रोपिक जेल ट्यूब फाइबर सुरक्षा सुनिश्चित करने के लिए
7. टीआईए 598 मानक रंग कोड
8.6 या 12 फाइबर ट्यूब संरचना
अनुप्रयोग
1. आउटडोर वितरण के लिए अपनाया गया
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार
3. कम वोल्टेज संचरण और वितरण प्रणाली
4. रेलवे और दूरसंचार ध्रुव मार्ग
सामान्य जानकारी
| केबल प्रकार | एडीएस |
| फाइबर प्रकार | G652D |
| आवेदन | लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में लैन या दूरसंचार नेटवर्क तक पहुंच; |
| अनुशंसित स्थापना विधियाँ | बिजली पारेषण प्रणाली, बहुत गड़गड़ाहट वाले क्षेत्र और उच्च विद्युत-चुंबकीय हस्तक्षेप |
| पर्यावरण | घर के बाहर |
| तापमान की रेंज | -40 ℃ से 70 ℃ |
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल लक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) | 1310 एनएम 1550 एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ वेवलेंथ (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक | 1310 एनएम 1383 एनएम 1550 एनएम |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100वृत्त, 1550nm पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक | 1288 ~ 1339 एनएम 1271 ~ 1360 एनएम 1550 एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300 ~ 1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) | 1310 एनएम 1550 एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रता त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-परिपत्रता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | > 0.69 | जीपीए | |
| कोटिंग पट्टी बल | औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||
| सामान | विवरण | ||
| ऑप्टिकल फाइबर (G.652.D) | 12एफ | 24एफ | |
| ढीली नली | सामग्री | पीबीटी (पॉलीब्यूटिलीन टेरेफेथलेट) | |
| प्रति ट्यूब फाइबर | 4 | 4 | |
| नंबर | 3 | 6 | |
| भराव की छड़ | नंबर | 3 | 0 |
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी (फाइबर ग्लास प्रबलित प्लास्टिक) | |
| जल अवरोधक सामग्री | जल अवरोधक सूत | ||
| अतिरिक्त शक्ति सदस्य | धातु के धागे | ||
| बाहरी पर्त | सामग्री | काला एचडीपीई | |
| मोटाई | नाममात्र: 1.6 मिमी | ||
| केबल नाममात्र व्यास (± 0.3 मिमी) | 10.0 | ||
| केबल लगभग।वजन (किलो / किमी) | 78 | ||
| रेटेड तनाव तनाव (आरटीएस) | 4.5 केएन | ||
| अधिकतम कामकाजी तनाव (40% आरटीएस) | 1.8 केएन | ||
| दैनिक तनाव (15-25% आरटीएस) | 0.675-1.125केएन | ||
| स्वीकार्य अधिकतम अवधि | 100 मीटर | ||
| कुचलना | कम समय | 2200 एन / 100 मिमी | |
| लागू तापमान सीमा | कार्यवाही | -40 ℃ ~ + 70 ℃ | |
| इंस्टालेशन | -10 ℃ ~ + 50 ℃ | ||
| भंडारण और शिपिंग | -40 ℃ ~ + 60 ℃ | ||
| झुका हुआ त्रिज्या | इंस्टालेशन | केबल व्यास का 20 गुना | |
| कार्यवाही | केबल व्यास का 10 गुना | ||
गुणवत्ता और सुरक्षा
हमने एक सख्त और पूर्ण गुणवत्ता नियंत्रण प्रणाली लागू की है, जो यह सुनिश्चित करती है कि प्रत्येक उत्पाद ग्राहकों की गुणवत्ता आवश्यकताओं को पूरा कर सके।इसके अलावा, शिपमेंट से पहले हमारे सभी उत्पादों का कड़ाई से निरीक्षण किया गया है।हमारे उत्पादों RoHS, ISO9001 और टीएलसी प्रमाणपत्र पारित किया है।
हमारे सिद्धांत
पूर्ण ग्राहक संतुष्टि
उच्च गुणवत्ता वाली सेवा के लिए प्रतिबद्धता
एक दूसरे के लिए दीर्घकालिक सहयोग और लाभ
यदि आपके कोई प्रश्न हैं, तो कृपया बेझिझक हमसे संपर्क करें!
