100 स्पैन 48 करोड़ एडीएसएस फाइबर ऑप्टिक केबल

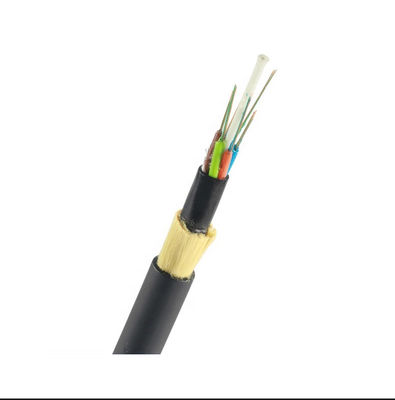

ADSS केबल ढीली ट्यूब फंसी हुई है।फाइबर, 250μm, उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक कॉम्पैक्ट और सर्कुलर केबल कोर में एक गैर-धातु केंद्रीय ताकत सदस्य के रूप में एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीथीन) आंतरिक म्यान से ढका हुआ है।ताकत के सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएँ
1. बिजली बंद किए बिना स्थापित किया जा सकता है।
2. उत्कृष्ट प्रदर्शन।एटी जैकेट के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है।
3. हल्के वजन और छोटे व्यास बर्फ और हवा के कारण भार को कम करते हैं और टावरों और बैकप्रॉप पर भार।
4. बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 200 मीटर से अधिक है।
5. अच्छा प्रदर्शन अक्सर ताकत और तापमान।
6. डिजाइन जीवन काल 30 वर्ष से अधिक है।
अनुप्रयोग
1.रेलवे और दूरसंचार ध्रुव मार्ग।
2. कम वोल्टेज संचरण और वितरण प्रणाली।
3. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
4. उच्च विद्युत चुम्बकीय हस्तक्षेप स्थानों में नेटवर्क।
सामान्य विवरण
| केबल प्रकार | एडीएस |
| फाइबर प्रकार | G652D |
| आवेदन | लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में लैन या दूरसंचार नेटवर्क तक पहुंच; |
| अनुशंसित स्थापना विधियाँ | बिजली पारेषण प्रणाली, बहुत गड़गड़ाहट वाले क्षेत्र और उच्च विद्युत-चुंबकीय हस्तक्षेप |
| पर्यावरण | घर के बाहर |
| तापमान की रेंज | -40 ℃ से 70 ℃ |
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल लक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) | 1310 एनएम 1550 एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ वेवलेंथ (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक | 1310 एनएम 1383 एनएम 1550 एनएम |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100वृत्त, 1550nm पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक | 1288 ~ 1339 एनएम 1271 ~ 1360 एनएम 1550 एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300 ~ 1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) | 1310 एनएम 1550 एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रता त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-परिपत्रता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | > 0.69 | जीपीए | |
| कोटिंग पट्टी बल | औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||
मानकसीolorमैंफाइबर की पहचान
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेट | सफ़ेद |
| नहीं। | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | पानी |
केबल डिजाइन
| सामान | विवरण | ||
| ऑप्टिकल फाइबर (G.652.D) | 12एफ | 24एफ | |
| ढीली नली | सामग्री | पीबीटी (पॉलीब्यूटिलीन टेरेफेथलेट) | |
| प्रति ट्यूब फाइबर | 4 | 4 | |
| नंबर | 3 | 6 | |
| भराव की छड़ | नंबर | 3 | 0 |
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी (फाइबर ग्लास प्रबलित प्लास्टिक) | |
| जल अवरोधक सामग्री | जल अवरोधक सूत | ||
| अतिरिक्त शक्ति सदस्य | धातु के धागे | ||
| बाहरी पर्त | सामग्री | काला एचडीपीई | |
| मोटाई | नाममात्र: 1.6 मिमी | ||
| केबल नाममात्र व्यास (± 0.3 मिमी) | 10.0 | ||
| केबल लगभग।वजन (किलो / किमी) | 78 | ||
| रेटेड तनाव तनाव (आरटीएस) | 4.5 केएन | ||
| अधिकतम कामकाजी तनाव (40% आरटीएस) | 1.8 केएन | ||
| दैनिक तनाव (15-25% आरटीएस) | 0.675-1.125केएन | ||
| स्वीकार्य अधिकतम अवधि | 100 मीटर | ||
| कुचलना | कम समय | 2200 एन / 100 मिमी | |
| लागू तापमान सीमा | कार्यवाही | -40 ℃ ~ + 70 ℃ | |
| इंस्टालेशन | -10 ℃ ~ + 50 ℃ | ||
| भंडारण और शिपिंग | -40 ℃ ~ + 60 ℃ | ||
| झुका हुआ त्रिज्या | इंस्टालेशन | केबल व्यास का 20 गुना | |
| कार्यवाही | केबल व्यास का 10 गुना | ||

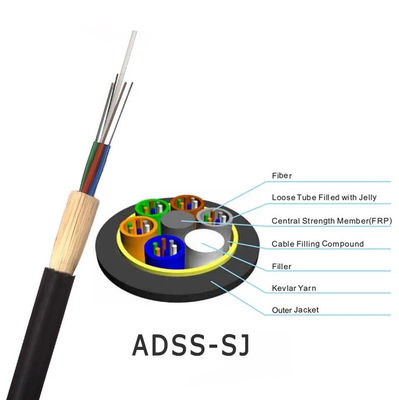

उत्पादएससंरचना
केबलएसहीथएमसन्दूक
प्रत्येक केबल में निम्नलिखित जानकारी स्पष्ट रूप से केबल के बाहरी जैकेट पर अंकित होती है:
एक।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई चिह्न (सामान्य रूप से प्रत्येक मीटर पर मुद्रण)
इ।या ग्राहकों की आवश्यकताओं के रूप में।
