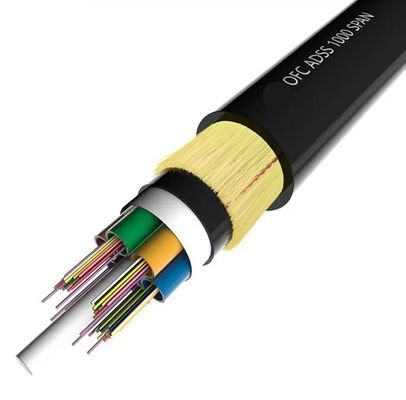

आउटडोर एरियल ऑल-डायलेक्ट्रिक 72 कोर एडीएसएस फाइबर ऑप्टिक केबल
एडीएसएस केबल को ढीला मोड़ दिया गया है। ऑप्टिकल केबल की संरचना उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में 250μm ऑप्टिकल फाइबर को कवर करना है।ट्यूब जलरोधक भरने यौगिक के साथ भरा है. ट्यूब (और भराव) को एक कॉम्पैक्ट परिपत्र केबल कोर बनाने के लिए एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर घुमाया जाता है। भरने के बाद केबल कोर को भरने के बाद।बाहरी परत एक पतली पॉलीएथिलीन आंतरिक आवरण है. आंतरिक आवरण प्रबलित सदस्य के रूप में अरामाइड फाइबर स्ट्रैन्ड परत को अपनाता है, और बाहरी आवरण पीई या एटी (एंटी-ट्रैकिंग) आवरण को अपनाता है।
विशेषताएं
1सभी-डिलेक्ट्रिक स्व-सहायक हवाई फाइबर ऑप्टिक केबल, संरचना में कोई धातु सामग्री नहीं।
2बड़ी संख्या में फाइबर कोर, हल्के वजन, बिजली लाइन के साथ स्थापित किया जा सकता है, संसाधनों की बचत।
3उच्च तन्यता शक्ति वाली अरामाइड सामग्री को अपनाएं ताकि यह उच्च तनाव का सामना कर सके और शॉट और शॉट को रोक सके।
4छोटे थर्मल विस्तार, केबल लाइन के चाप का भिन्नता बहुत कम है जब तापमान बहुत बदलता है।
5अरामिड यार्न की डबल परत, जो कि मजबूत घटक के रूप में है, कठोर वातावरण जैसे कि उच्च ऊंचाई वाले नमक झील क्षेत्र या 800 मीटर से अधिक की स्पैन वाली लाइन को पूरा करती है।
6.तीन परतों का आवरण, बाहरी जैकेट के रूप में पीई/एटी।
आवेदन
1.बाहरी वितरण के लिए अनुकूलित
2उच्च विद्युत चुम्बकीय हस्तक्षेप स्थानों में नेटवर्क
3दूरस्थ और स्थानीय क्षेत्र नेटवर्क संचार
4निम्न वोल्टेज ट्रांसमिशन और वितरण प्रणाली
विनिर्देश
| केबल फाइबर की संख्या | / | 2~30 | 32 से 60 | 62 से 72 | |||
| संरचना | / | 1+5 | 1+5 | 1+6 | |||
| फाइबर शैली | / | G.652D | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | मिमी | एफआरपी | ||||
| व्यास (औसत) | 1.5 | 1.5 | 2.1 | ||||
| ढीली नली | सामग्री | मिमी | पीबीटी | ||||
| व्यास (औसत) | 1.8 | 2.1 | 2.1 | ||||
| मोटाई (औसत) | 0.32 | 0.35 | 0.35 | ||||
| अधिकतम फाइबर/लौस ट्यूब | 6 | 12 | 12 | ||||
| ट्यूबों का रंग | पूर्ण रंग पहचान | ||||||
| फाइबर की अधिक लंबाई | % | 0.7~0.8 | |||||
| जल प्रतिरोध | सामग्री | / | केबल जेली | ||||
| आन्तरिक सेहत | सामग्री | मिमी | एमडीपीई | ||||
| आंतरिक आवरण | 0.9 मिमी | ||||||
| गैर-धात्विक मजबूत घटक | सामग्री | / | अरामाइड यार्न | ||||
| बाहरी आवरण | सामग्री | मिमी | एमडीपीई | ||||
| बाहरी आवरण | 1.8 मिमी | ||||||
| केबल व्यास (औसत) | मिमी | 10.9 | 11.5 | 12.1 | |||
| केबल का वजन (अनुमानित) | किलोग्राम/किमी | 95 | 110 | 120 | |||
| केबल खंड क्षेत्र | मिमी2 | 93.31 | 103.87 | 114.99 | |||
| क्षीणन गुणांक (max) | 1310nm | डीबी/किमी | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| नामित तन्यता शक्ति ((RTS) | kn | 6 | |||||
| अधिकतम अनुमत तनाव (एमएटी) | kn | 2.5 | |||||
| वार्षिक औसत परिचालन तनाव (ईडीएस) | kn | 3.2 | |||||
| यंग का मॉड्यूलस | kn/mm2 | 7.8 | |||||
| थर्मल विस्तार गुणांक | 10-6/°C | 9 | |||||
| कुचल प्रतिरोध | दीर्घकालिक | एन/100 मिमी | 1100 | ||||
| अल्पकालिक | 2200 | ||||||
| अनुमति झुकाव त्रिज्या | स्थैतिक | मिमी | ओडी का 15 | ||||
| गतिशील | ओडी का 20 | ||||||
| तापमान | प्रजनन के समय | °C | -20~+60 | ||||
| भंडारण और परिवहन | -40~+70 | ||||||
| दौड़ना | -40~+70 | ||||||
| आवेदन का दायरा | 110kV से कम वोल्टेज स्तर के लिए उपयुक्त, हवा की गति 25m/s से कम, बर्फ 5 मिमी | ||||||
| केबल के निशान |
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष (या ग्राहक के अनुरोध पर) |
||||||
नोटःयह डाटाशीट केवल संदर्भ के रूप में हो सकती है, लेकिन अनुबंध का पूरक नहीं है। विवरण के लिए कृपया बिक्री से संपर्क करें।

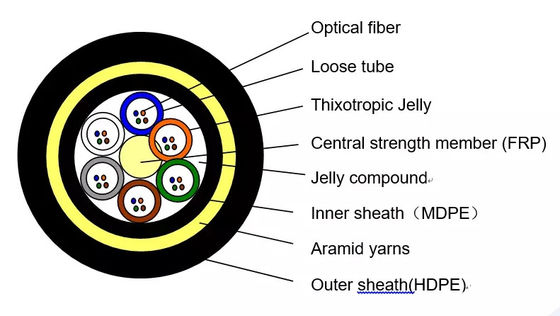

उत्पाद संरचना
हमारा कारखाना
प्रदर्शनी
गुणवत्ता और सुरक्षा
हमने एक सख्त और पूर्ण गुणवत्ता नियंत्रण प्रणाली लागू की है, जो यह सुनिश्चित करती है कि प्रत्येक उत्पाद ग्राहकों की गुणवत्ता आवश्यकताओं को पूरा कर सके।हमारे सभी उत्पादों को शिपमेंट से पहले सख्ती से निरीक्षण किया गया हैहमारे उत्पादों ने RoHS, ISO9001 और TLC प्रमाणन पास कर लिया है।
