आउटडोर एरियल सिंगल मोड 24 कोर एडीएसएस फाइबर ऑप्टिक केबल
विवरण

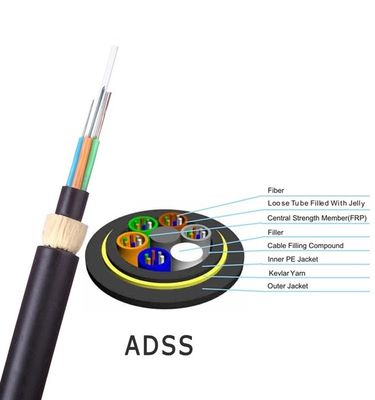

एडीएसएस केबल को एक ढीली ट्यूब में घुमाया जाता है। ऑप्टिकल केबल की संरचना उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में 250μm ऑप्टिकल फाइबर को कवर करना है,जो एक जलरोधक भरने यौगिक से भरा हुआ है. ट्यूब (और भराव) को एक कॉम्पैक्ट गोलाकार केबल कोर बनाने के लिए एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर घुमाया जाता है।बाहरी परत एक पतली पॉलीएथिलीन आंतरिक शीट है, और आंतरिक आवरण मजबूत करने वाले सदस्य के रूप में अरामाइड फाइबर स्ट्रैन्ड परत को अपनाता है, और फिर केबल पीई से बना है।
विशेषता
1. बिजली बंद किए बिना स्थापित किया जा सकता है
2उत्कृष्ट एटी प्रदर्शन, एटी शीथ के ऑपरेटिंग बिंदु पर अधिकतम प्रेरक 25kv तक पहुंच सकता है
पैरामीटर
| केबल का प्रकार | फाइबर की संख्या | ट्यूब | भरने वाले |
केबल व्यास |
केबल वजन किलो/किमी | अधिकतम कामकाजी तनाव kN | शक्ति सदस्य CSA mm2 | लोच के मॉड्यूल kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
ऑप्टिकल विशेषता
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
|
@850nm | ≤3.0 डीबी/किमी | ≤3.0 डीबी/किमी | ||
| @1300nm | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | |||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40dB/किमी | |||
| @1550nm | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (वर्ग ए) | @850nm | ≥500 मेगाहर्ट्ज़·किमी | ≥200 मेगाहर्ट्ज़·किमी | ||
| @1300nm | ≥1000 मेगाहर्ट्ज़·किमी | ≥600 मेगाहर्ट्ज़·किमी | |||
| संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | |||
| केबल कट-ऑफ तरंग दैर्ध्य λcc | ≤1260nm | ≤1480nm | |||
ADSSफाइबर ऑप्टिक केबल का विवरण
| ADSS फाइबर ऑप्टिक केबल प्रौद्योगिकी विनिर्देश | ||||||||
| रिफ.बाहरी व्यास (मिमी) |
संदर्भ भार किलोग्राम/किलोमीटर वजन |
रेफ.दैनिक अधिकतम.कामकाजी तनाव (kN) |
अधिकतम अनुमत कार्य तनाव (kN) |
टूटने की ताकत (kN) |
शक्ति सदस्य सीएसए (मिमी2) |
लोच के मॉड्यूल kN/ (मिमी2) |
ताप विस्तार गुणांक ×10-6 /k | |
| पीई शीट | एटी शीथ |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
| ADSS ऑप्टिक फाइबर केबल ऑप्टिकल विशेषताएंः : | ||||
| फाइबर प्रकार | मल्टीमोड | जी.651 | A1a:50/125 | ग्रेडेड इंडेक्स फाइबर |
| A1b:62.5/125 | ||||
| एकल मोड | G.652 ((A,B,C) | बी1.1:पारंपरिक फाइबर | ||
| G.652D | B2: शून्य विसारण स्थानांतरित | |||
| जी.655 | B1.2: कट-ऑफ तरंग दैर्ध्य स्थानांतरित | |||
| G.657 ((A1,A2,B3) | B4: सकारात्मक के लिए मुख्य तकनीकी डेटा | |||
| फैलाव शिफ्ट सिंगल-मोड फाइबर | ||||
