सेल्फ सपोर्टिंग एडीएसएस ऑप्टिकल फाइबर केबल ब्लैक आउटर शीथ कलर इजी इंस्टालेशन
यह सिंगल मोड 2/4/6/8/12/24/48/96 कोर एडीएसएस केबल बाहरी हवाई स्थापना के लिए उपयुक्त हैं। एमेड यार्न संदेशवाहक के साथ हल्की बख्तरबंद संरचना सिंगल मोड केबल 2/4/6/8/12/24 बनाती है। /48/96 कोर एडीएसएस फाइबर ऑप्टिक केबल ही गुरुत्वाकर्षण।
यह विनिर्देश सभी डाइलेक्ट्रिक सेल्फ-सपोर्टिंग ऑप्टिकल फाइबर केबल (एडीएसएस) की आवश्यकताओं को कवर करता है, जो ग्राहक को बाहरी स्थापना के उपयोग के लिए आपूर्ति की जाती है।
ऑप्टिकल फाइबर केबल इस विनिर्देश की आवश्यकताओं का पालन करेगा और आम तौर पर नवीनतम मानकों को पूरा करेगा या बेहतर करेगा:
ITU-T G.650: एकल-मोड फाइबर और केबल की रैखिक, नियतात्मक विशेषताओं के लिए परिभाषाएँ और परीक्षण विधियाँ
ITU-T G.652.D: सिंगल-मोड ऑप्टिकल फाइबर और केबल के लक्षण
IEC 60793-2-50 B1.3: वर्ग बी एकल मोड फाइबर के लिए अनुभागीय विनिर्देश
आईईईई एसटीडी 1222टीएम, ऑल-डायइलेक्ट्रिक सेल्फ-सपोर्टिंग फाइबर ऑप्टिक केबल के लिए IEEE स्टैंडर्ड
।
अनुप्रयोग
1. सभी-ढांकता हुआ स्वावलंबी हवाई फाइबर ऑप्टिक केबल, कोई धातु नहीं, संरचना में सामग्री।
2. बड़ी संख्या में फाइबर कोर, हल्के वज़न, बिजली लाइन के साथ बिछाए जा सकते हैं, संसाधनों की बचत कर सकते हैं।
3. मजबूत तनाव का सामना करने और कॉकल्स और गनशॉट्स को रोकने के लिए उच्च तन्यता ताकत धातु सामग्री को अपनाने।
4. छोटे थर्मल विस्तार, तापमान में बहुत परिवर्तन होने पर केबल लाइन के चाप की भिन्नता छोटी होती है।
5. डबल जैकेट, पीई / एटी बाहरी म्यान।
विशेष विवरण
| केबल प्रकार | एडीएस |
| फाइबर प्रकार | G652D |
| आवेदन | लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में लैन या दूरसंचार नेटवर्क तक पहुंच; |
| अनुशंसित स्थापना विधियाँ | बिजली पारेषण प्रणाली, बहुत गड़गड़ाहट वाले क्षेत्र और उच्च विद्युत-चुंबकीय हस्तक्षेप |
| पर्यावरण | घर के बाहर |
| तापमान की रेंज | -40 ℃ से 70 ℃ |
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल लक्षण | |||
| मोड फ़ील्ड व्यास (एमएफडी) |
1310 एनएम 1550 एनएम |
9.2 ± 0.4 10.4 ± 0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ वेवलेंथ (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक |
1310 एनएम 1383 एनएम 1550 एनएम |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100वृत्त, 1550nm पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक |
1288 ~ 1339 एनएम 1271 ~ 1360 एनएम 1550 एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) पीएस/(एनएम. किमी) |
| शून्य फैलाव तरंग दैर्ध्य | 1300 ~ 1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) |
1310 एनएम 1550 एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रता त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग सांद्रता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-परिपत्रता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0 ± 15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | > 0.69 | जीपीए | |
| कोटिंग पट्टी बल |
औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||

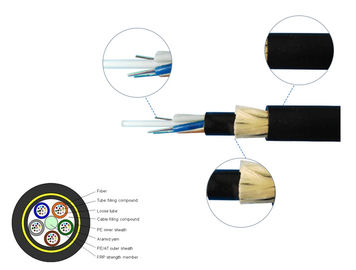

केबलडीesign
| सामान | विवरण | ||
| ऑप्टिकल फाइबर (G.652.D) | 12एफ | 24एफ | |
| ढीली नली | सामग्री | पीबीटी (पॉलीब्यूटिलीन टेरेफेथलेट) | |
| प्रति ट्यूब फाइबर | 4 | 4 | |
| नंबर | 3 | 6 | |
| भराव की छड़ | नंबर | 3 | 0 |
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी (फाइबर ग्लास प्रबलित प्लास्टिक) | |
| जल अवरोधक सामग्री | जल अवरोधक सूत | ||
| अतिरिक्त शक्ति सदस्य | धातु के धागे | ||
| बाहरी पर्त | सामग्री | काला एचडीपीई | |
| मोटाई | नाममात्र: 1.6 मिमी | ||
| केबल नाममात्र व्यास (± 0.3 मिमी) | 10.0 | ||
| केबल लगभग।वजन (किलो / किमी) | 78 | ||
| रेटेड तनाव तनाव (आरटीएस) | 4.5 केएन | ||
| अधिकतम कामकाजी तनाव (40% आरटीएस) | 1.8 केएन | ||
| दैनिक तनाव (15-25% आरटीएस) | 0.675-1.125केएन | ||
| स्वीकार्य अधिकतम अवधि | 100 मीटर | ||
| कुचलना | कम समय | 2200 एन / 100 मिमी | |
| लागू तापमान सीमा | कार्यवाही | -40 ℃ ~ + 70 ℃ | |
| इंस्टालेशन | -10 ℃ ~ + 50 ℃ | ||
| भंडारण और शिपिंग | -40 ℃ ~ + 60 ℃ | ||
| झुका हुआ त्रिज्या | इंस्टालेशन | केबल व्यास का 20 गुना | |
| कार्यवाही | केबल व्यास का 10 गुना | ||
केबल प्रदर्शन
| वस्तु | परिक्षण | परिक्षण विधि | परीक्षा परिणाम |
| 1 |
तन्यता ताकत आईईसी 60794-1-ई1 |
तनाव भार: 1500N समय: 1 मिनट केबल की लंबाई: ≥50m |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटता नहीं है और कोई म्यान क्षति नहीं होती है |
| 2 |
प्रभाव आईईसी 60794-1-ई4 |
ऊंचाई: 1 मी वजन: 1 किग्रा प्रभाव स्थान: ≥5 प्रभाव चक्र: पट्टे पर प्रति स्थान 3 चक्र |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटता नहीं है और कोई म्यान क्षति नहीं होती है |
| 3 |
बार-बार झुकना आईईसी 60794-1-ई6 |
झुकने व्यास: 25X केबल बाहरी व्यास एप्लाइड लोड: 25 किग्रा झुकने का चक्र: 30 बार झुकने की गति: 1 चक्र प्रति 2s |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटता नहीं है और कोई म्यान क्षति नहीं होती है |
| 4 |
टोशन आईईसी 60794-1-ई7 |
मरोड़ की लंबाई: 1 मी एप्लाइड लोड: 25 किग्रा मरोड़ कोण: ±90 या +180 ट्विस्ट चक्र: ≥10 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटता नहीं है और कोई म्यान क्षति नहीं होती है |
| 5 |
जल प्रवेश आईईसी 60794-1-F5B |
पानी की ऊँचाई: 1 मी केबल की लंबाई: 3 मी रखने का समय: 24 घंटे |
केबल के विपरीत छोर से पानी का रिसाव नहीं हुआ |
| 6 |
तापमान आईईसी 60794-1-एफ1 |
तापमान कदम:+20°C->-40°C°C>+70°C->+20°C रखने का समय: प्रत्येक चरण में 24 घंटे साइकिल: 2 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर टूटता नहीं है और कोई म्यान क्षति नहीं होती है |
| 7 |
यौगिक प्रवाह आईईसी 60794-1-ई14 |
नमूना लंबाई: 30 सेमी रखने का समय: 24 घंटे |
कोई यौगिक प्रवाह नहीं |
केबल शीथ मार्किंग
प्रत्येक केबल में निम्नलिखित जानकारी स्पष्ट रूप से केबल के बाहरी जैकेट पर अंकित होती है:
एक।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई चिह्न (सामान्य रूप से प्रत्येक मीटर पर मुद्रण)
इ।या ग्राहकों की आवश्यकताओं के रूप में।
पीआई में निर्दिष्ट या आवश्यकता के अनुसार केबल की आपूर्ति लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से एक थर्मल रैप के साथ कवर किया जाएगा जो कि पैकेजिंग पट्टियों द्वारा केबल को बांधा जाता है।यह लपेट पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी सुरक्षा प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील किया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।ड्रम के अंदर प्रत्येक फाइबर के लिए क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट संलग्न है।
