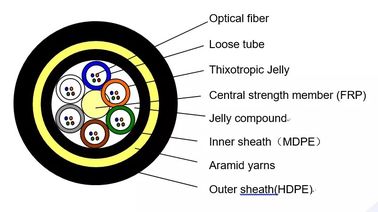

ADSS केबल में 250μm व्यास के फाइबर होते हैं और उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।ट्यूबों को पानी प्रतिरोधी भरने के यौगिक से भरा जाता है और एफआरपी से बने एक गैर धातु केंद्रीय शक्ति सदस्य के चारों ओर फंस जाता हैइससे एक कॉम्पैक्ट और गोलाकार केबल कोर बनता है, जिसे फिर एक भरने वाले यौगिक से भरा जाता है और पीई से बने एक पतले आंतरिक आवरण से ढका जाता है।इसके बाद अरामाइड यार्न की एक परत को अंदर की परत पर लगा दिया जाता है, और अंत में, एंटी-ट्रैकिंग के लिए पीई या एटी से बने बाहरी आवरण के साथ केबल को पूरा किया जाता है।
एडीएसएस केबल को डिजाइन करते समय ऊर्ध्वाधर विद्युत लाइनों की वास्तविक स्थिति को पूरी तरह से ध्यान में रखा जाता है। 110kV से कम ऊर्ध्वाधर विद्युत लाइनों के लिए, पीई बाहरी आवरण लागू किया जाता है।विद्युत लाइनों के लिए 110kV या उससे अधिकअरामीड मात्रा और स्ट्रैन्डिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
हवाई फाइबर ऑप्टिक केबल पूरी तरह से डाइलेक्ट्रिक और स्व-सहायक है, इसकी संरचना में कोई धातु नहीं है।
इसमें बड़ी संख्या में फाइबर कोर होते हैं, इसका वजन हल्का होता है, और इसे बिजली लाइनों के साथ लगाया जा सकता है, जिससे संसाधनों की बचत होती है।
इस केबल में तनाव का सामना करने और क्षति को रोकने के लिए उच्च तन्यता शक्ति वाली अरामाइड सामग्री का उपयोग किया गया है।
इसका थर्मल विस्तार छोटा है, जिसका अर्थ है कि केबल की चाप तापमान परिवर्तनों से न्यूनतम रूप से प्रभावित होती है।
इस केबल में मजबूती के लिए अरामिड यार्न की दोहरी परत है, जो इसे ऊंचाई वाले नमक झीलों या 800 मीटर से अधिक की चौड़ाई वाली लाइनों जैसे कठोर वातावरण के लिए उपयुक्त बनाता है।
केबल में पीई/एटी के रूप में बाहरी जैकेट के साथ तीन-परत वाली शीट होती है।
विनिर्देश
| केबल फाइबर की संख्या | / | 2~30 | 32 से 60 | 62 से 72 | |||
| संरचना | / | 1+5 | 1+5 | 1+6 | |||
| फाइबर शैली | / | G.652D | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | मिमी | एफआरपी | ||||
| व्यास (औसत) | 1.5 | 1.5 | 2.1 | ||||
| ढीली नली | सामग्री | मिमी | पीबीटी | ||||
| व्यास (औसत) | 1.8 | 2.1 | 2.1 | ||||
| मोटाई (औसत) | 0.32 | 0.35 | 0.35 | ||||
| अधिकतम फाइबर/लौस ट्यूब | 6 | 12 | 12 | ||||
| ट्यूबों का रंग | पूर्ण रंग पहचान | ||||||
| फाइबर की अधिक लंबाई | % | 0.7~0.8 | |||||
| जल प्रतिरोध | सामग्री | / | केबल जेली | ||||
| आन्तरिक सेहत | सामग्री | मिमी | एमडीपीई | ||||
| आंतरिक आवरण | 0.9 मिमी | ||||||
| गैर-धात्विक मजबूत घटक | सामग्री | / | अरामाइड यार्न | ||||
| बाहरी आवरण | सामग्री | मिमी | एमडीपीई | ||||
| बाहरी आवरण | 1.8 मिमी | ||||||
| केबल व्यास (औसत) | मिमी | 10.9 | 11.5 | 12.1 | |||
| केबल का वजन (अनुमानित) | किलोग्राम/किमी | 95 | 110 | 120 | |||
| केबल खंड क्षेत्र | मिमी2 | 93.31 | 103.87 | 114.99 | |||
| क्षीणन गुणांक (max) | 1310nm | डीबी/किमी | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| नामित तन्यता शक्ति ((RTS) | kn | 6 | |||||
| अधिकतम अनुमत तनाव (एमएटी) | kn | 2.5 | |||||
| वार्षिक औसत परिचालन तनाव (ईडीएस) | kn | 3.2 | |||||
| यंग का मॉड्यूलस | kn/mm2 | 7.8 | |||||
| थर्मल विस्तार गुणांक | 10-6/°C | 9 | |||||
| कुचल प्रतिरोध | दीर्घकालिक | एन/100 मिमी | 1100 | ||||
| अल्पकालिक | 2200 | ||||||
| अनुमति झुकाव त्रिज्या | स्थैतिक | मिमी | ओडी का 15 | ||||
| गतिशील | ओडी का 20 | ||||||
| तापमान | प्रजनन के समय | °C | -20~+60 | ||||
| भंडारण और परिवहन | -40~+70 | ||||||
| दौड़ना | -40~+70 | ||||||
| आवेदन का दायरा | 110kV से कम वोल्टेज स्तर के लिए उपयुक्त, हवा की गति 25m/s से कम, बर्फ 5 मिमी | ||||||
| केबल के निशान |
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष (या ग्राहक के अनुरोध पर) |
||||||
नोटःयह डाटाशीट केवल संदर्भ के रूप में हो सकती है, लेकिन अनुबंध का पूरक नहीं है। विवरण के लिए कृपया बिक्री से संपर्क करें।

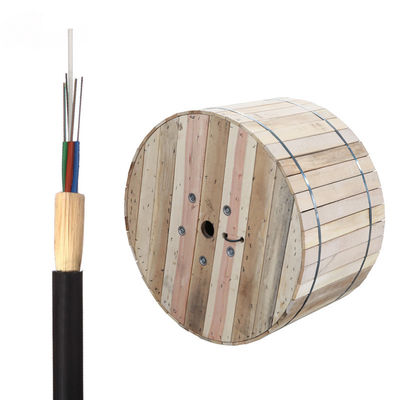

पैकिंग और शिपिंग और भुगतान
