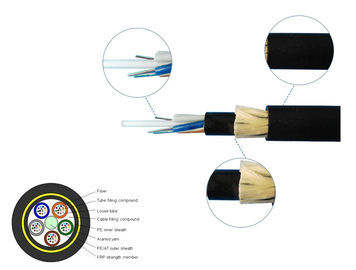

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
एडीएसएस केबल को डिजाइन करते समय ओवरहेड पावर लाइनों की वास्तविक स्थिति को पूरा ध्यान में रखा जाता है।110kV से कम की ओवरहेड बिजली लाइनों के लिए, PE बाहरी म्यान लगाया जाता है।110kV के बराबर या उससे अधिक बिजली लाइनों के लिए, बाहरी म्यान पर लागू किया जाता है।आर्मीड मात्रा और स्ट्रैंडिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
ऑल-डाइलेक्ट्रिकल सेल्फ-सपोर्टिंग एरियल फाइबर ऑप्टिक केबल, संरचना में कोई धातु सामग्री नहीं
बड़ी संख्या में फाइबर कोर, हल्के वजन, बिजली लाइन के साथ स्थापित किए जा सकते हैं, संसाधनों की बचत कर सकते हैं
मजबूत तनाव का सामना करने और कॉकल्स और गनशॉट्स को रोकने के लिए उच्च तन्यता ताकत वाली आर्मीड सामग्री को अपनाएं
छोटे थर्मल विस्तार, तापमान में बहुत परिवर्तन होने पर केबल लाइन के चाप का परिवर्तन छोटा होता है
ताकत सदस्य के रूप में आर्मीड यार्न की डबल परत, कठोर वातावरण जैसे उच्च ऊंचाई वाले नमक झील क्षेत्र या 800 मीटर से अधिक की अवधि के साथ लाइन को पूरा करती है
बाहरी जैकेट के रूप में तीन परत म्यान, पीई / एटी
3. निर्दिष्टीकरण
| फाइबर की संख्या | 2-36 | 38-72 | 74-96 | 98-120 | 122-144 | 146-216 |
| फाइबर/ट्यूब की अधिकतम संख्या | 6 | 12 | 12 | 12 | 12 | 12 |
| ट्यूब की संख्या (+ फिलर्स) | 6 | 6 | 8 | 10 | 12 | 18(2 परतें) |
| औसत व्यास | 10.7 | 13.2 | 13.9 | 15.4 | 16.8 | 17 |
| केबल वजन (किलो / किमी) | 89 | १३५ | १५० | १८५ | २२० | 225 |
| फाइबर प्रकार | जी.652डी | |||||
| अधिकतम। स्वीकार्य तनाव | अल्पावधि :3500N | |||||
| लंबी अवधि:100N MAT:3.5Kn RTS:9.0Kn | ||||||
| हवा की गति: 30m/s आईसीएस:0mm | ||||||
| न्यूनतम बेंड त्रिज्या (मिमी) | गतिशील: 20 डी स्टेटिक: 10 डी (डी: केबल व्यास) | |||||
| तापमान की रेंज | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस (परिवहन और भंडारण) | |||||
| -35 डिग्री सेल्सियस ~ + 65 डिग्री सेल्सियस (स्थापना) | ||||||
| -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस (ऑपरेशन) | ||||||
ध्यान दें : यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकता के अनुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
7. अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: आपका कारखाना कहां है?
ए 1: हमारा कारखाना डोंगगुआन शहर, गुआंग्डोंग प्रांत, चीन में स्थित है।
Q2: आपकी कंपनी कब से ऐसा कर रही है?
ए 2: 20 से अधिक वर्षों से। हम न केवल फाइबर ऑप्टिकल केबल का उत्पादन कर रहे हैं बल्कि ऑप्टिकल फाइबर और संबंधित उपकरण भी तैयार कर रहे हैं।
क्यू3:कैसे केबल की गुणवत्ता के बारे में?
ए 4: हमारे कारखाने को आईएसओ 9 001 गुणवत्ता प्रबंधन प्रणाली द्वारा अनुमोदित किया गया है और सूची में स्टारफ, सीई, सीपीआर, टीएलसी प्रमाणपत्र शामिल हैं। हमारे पास हमारे उत्पादों की विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए उपकरणों और उपकरणों की एक श्रृंखला है।
क्यू4: क्या आप हमारी आवश्यकताओं के रूप में केबल का उत्पादन कर सकते हैं?
ए 6: बेशक। हम उचित कीमतों के साथ आपकी आवश्यकताओं के अनुसार विभिन्न प्रकार के उत्पादों की आपूर्ति कर सकते हैं।
क्यू5: क्या आप OEM आदेश स्वीकार करते हैं और MOQ कितने हैं?
ए 7: हां, हम आपके OEM आदेश का गर्मजोशी से स्वागत करते हैं। ग्राहक की संतुष्टि प्राप्त करने के लिए, हम नमूना आदेश स्वीकार करते हैं, यहां तक कि एक टुकड़ा भी।
