एडीएसएस 2-144 कोर ऑल-डायलेक्ट्रिक सेल्फ सपोर्टिंग ऑप्टिकल फाइबर केबल निर्माता

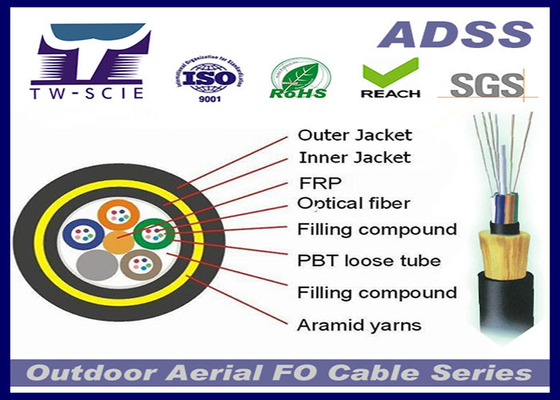

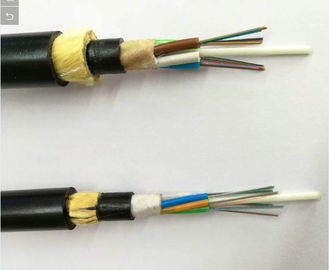

एडीएसएस केबल ढीले ट्यूब स्ट्रैंड है। फाइबर, 250μm, उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में स्थित हैं। ट्यूबों को पानी प्रतिरोधी भरने के यौगिक से भरा जाता है।ट्यूबों (और भराव) एक संकुचित और गोलाकार केबल कोर में एक गैर धातु केंद्रीय ताकत सदस्य के रूप में एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर फंस रहे हैंकेबल कोर को भरने वाले यौगिक से भरने के बाद, इसे पतली पीई (पॉलीथीन) आंतरिक आवरण से ढका जाता है।अरामाइड यार्न की स्ट्रैन्डिंग परत के बाद अंदर की शीट पर ताकत सदस्य के रूप में लागू किया जाता है, केबल पीई या एटी (विरोधी ट्रैकिंग) बाहरी आवरण के साथ पूरा किया जाता है।
एडीएसएस केबल को डिजाइन करते समय ऊर्ध्वाधर विद्युत लाइनों की वास्तविक स्थिति को पूरी तरह से ध्यान में रखा जाता है। 110kV से कम ऊर्ध्वाधर विद्युत लाइनों के लिए, पीई बाहरी आवरण लागू किया जाता है।विद्युत लाइनों के लिए 110kV या उससे अधिकअरामीड मात्रा और स्ट्रैन्डिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
विशेषता
1. बिजली बंद किए बिना स्थापित किया जा सकता है
2उत्कृष्ट एटी प्रदर्शन, एटी शीथ के ऑपरेटिंग बिंदु पर अधिकतम प्रेरक 25kV तक पहुंच सकता है
3. हल्के वजन और छोटे व्यास बर्फ और हवा के कारण भार और टावरों और backprops पर भार को कम
4. बड़ी चौड़ाई और सबसे बड़ी चौड़ाई 1000 मीटर से अधिक है
5तन्यता और तापमान के प्रति अच्छा प्रदर्शन
पैरामीटर
| केबल का प्रकार | फाइबर की संख्या | ट्यूब | भरने वाले |
केबल व्यास मिमी |
केबल वजन किलो/किमी | अधिकतम कामकाजी तनाव kN | शक्ति सदस्य CSA mm2 | लोच के मॉड्यूल kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| ADSS फाइबर ऑप्टिक केबल प्रौद्योगिकी विनिर्देशः | ||||||||
| रिफ.बाहरी व्यास (मिमी) |
संदर्भ भार किलोग्राम/किलोमीटर वजन |
रेफ.दैनिक अधिकतम.कामकाजी तनाव (kN) |
अधिकतम अनुमत कार्य तनाव (kN) |
टूटने की ताकत (kN) |
शक्ति सदस्य सीएसए (मिमी2) |
लोच के मॉड्यूल kN/ (मिमी2) |
ताप विस्तार गुणांक ×10-6 /k | |
| पीई शीट | एटी शीथ |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
कमजोरी ((+20oC) |
@850nm | ≤3.0 डीबी/किमी | ≤3.0 डीबी/किमी | ||
| @1300nm | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | |||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40dB/किमी | |||
| @1550nm | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (वर्ग ए) | @850nm | ≥500 मेगाहर्ट्ज़·किमी | ≥200 मेगाहर्ट्ज़·किमी | ||
| @1300nm | ≥1000 मेगाहर्ट्ज़·किमी | ≥600 मेगाहर्ट्ज़·किमी | |||
| संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | |||
| केबल कट-ऑफ तरंग दैर्ध्य λcc | ≤1260nm | ≤1480nm | |||
| फाइबर प्रकार | मल्टीमोड | जी.651 | A1a:50/125 | ग्रेडेड इंडेक्स फाइबर |
| A1b:62.5/125 | ||||
| एकल मोड | G.652 ((A,B,C) | बी1.1:पारंपरिक फाइबर | ||
| G.652D | B2: शून्य विसारण स्थानांतरित | |||
| जी.655 | B1.2: कट-ऑफ तरंग दैर्ध्य स्थानांतरित | |||
| G.657 ((A1,A2,B3) | B4: सकारात्मक के लिए मुख्य तकनीकी डेटा | |||
| फैलाव शिफ्ट सिंगल-मोड फाइबर | ||||
प्रतिस्पर्धात्मक लाभ
1OEM फाइबर ऑप्टिक केबल निर्माता
2. फाइबर ब्रांडः YOFC, कॉर्निंग, फुजीकुरा
3गुणवत्ता प्रमाणनःISO9001.ROSH.REACH
4वियतनाम दूरसंचार, थाईलैंड दूरसंचार, सिंगापुर दूरसंचार, दुबई दूरसंचार और अन्य बड़ी परियोजनाओं के साथ सहयोग।
5.Tw-scie उत्कृष्ट उत्पाद गुणवत्ता, प्रतिस्पर्धी मूल्य, त्वरित वितरण और अच्छी सेवा के लिए फाइबर ऑप्टिक केबल निर्माता के रूप में जाना जाता है

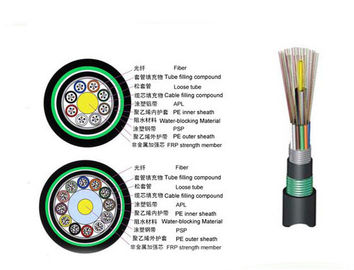

उत्पाद संरचना
पैकेजिंग विवरणःएडीएसएस 2-144 कोर ऑप्टिकल फाइबर केबल पैकेज निर्यात लकड़ी के ड्रम के साथ हैं। आउटडोर 2-144 कोर ऑप्टिकल फाइबर केबल का लकड़ी का आयाम 100cm*75cm*75cm, 0.57CBM है।आउटडोर केबल की डिलीवरी लंबाई 2-144 कोर ऑप्टिकल फाइबर केबल कोर के अनुसार. ग्राहकों से कस्टम केबल ड्रम भी स्वीकार करते हैं. हमसे संपर्क करने के लिए आपका स्वागत है!
विनिर्देश
OEM 2-288 कोर ऑप्टिकल फाइबर केबल
कटोमर लोगो
· फैक्टरी मूल्य
· 21 साल की गुणवत्ता की गारंटी
हमारे प्रमाणपत्र
हमारे फाइबर ऑप्टिक केबल का चयन क्यों करें
1विदेशी उन्नत उत्पादन उपकरण और प्रौद्योगिकी का परिचय, 12 वर्ष का उत्पादन अनुभव है, 80% कर्मचारियों के पास 10 वर्ष से अधिक का अनुभव है,उत्कृष्ट उद्यम संस्कृति और प्रबंधन टीम.
2. कारखाने से तेजी से शिपिंग
3.आइटम भुगतान प्राप्त होने के बाद 3-15 कार्य दिवसों में भेज दिया जाता है आदेश की मात्रा पर निर्भर करता है.
4हम टी/टी, एल/सी, वेस्टर्न यूनियन, मनी ग्राम और पेपैल स्वीकार करते हैं, बस आप जो पसंद करते हैं उसे चुनें।
5.हम OEM स्वीकार करते हैं. केबल आकार और सामग्री अनुकूलित कर रहे हैं. अपने खुद के लोगो और अपने खुद के डिजाइन का स्वागत कर रहे हैं. हम उर आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
6फाइबर ऑप्टिक केबल में 12 से अधिक वर्षों के अनुभव के साथ,हम पहले से ही सहयोग किया और दोनों घरेलू और विदेशी प्रसिद्ध उद्यम के साथ दीर्घकालिक व्यापारिक संबंध स्थापित किया।
