एडीएसएस ऑल-डायइलेक्ट्रिक सेल्फ सपोर्ट आउटडोर एरियल फाइबर ऑप्टिक केबल 2-144 कोर
ADSS केबल ढीली ट्यूब फंसी हुई है।फाइबर, 250μm, उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक कॉम्पैक्ट और सर्कुलर केबल कोर में एक गैर-धातु केंद्रीय ताकत सदस्य के रूप में एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीथीन) आंतरिक म्यान से ढका हुआ है।ताकत के सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
ADSS केबल को डिज़ाइन करते समय ओवरहेड पावर लाइनों की वास्तविक स्थिति पर पूरा ध्यान दिया जाता है।110kV के तहत ओवरहेड बिजली लाइनों के लिए, पीई बाहरी म्यान लगाया जाता है।110kV के बराबर या उससे अधिक बिजली लाइनों के लिए, एटी बाहरी म्यान लगाया जाता है।Aramid मात्रा और स्ट्रैंडिंग प्रक्रिया का समर्पित डिज़ाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
विशेषताएँ
1. सभी-ढांकता हुआ स्वावलंबी हवाई फाइबर ऑप्टिक केबल, संरचना में कोई धातु सामग्री नहीं
2. संसाधनों की बचत, बिजली लाइन के साथ बड़ी संख्या में फाइबर कोर, हल्के वजन को स्थापित किया जा सकता है
3. मजबूत तनाव का सामना करने और कॉकल्स और गनशॉट्स को रोकने के लिए उच्च तन्यता ताकत धातु सामग्री को अपनाने
4. छोटे थर्मल विस्तार, तापमान में बहुत परिवर्तन होने पर केबल लाइन के चाप का परिवर्तन छोटा होता है
5. शक्ति के सदस्य के रूप में धातु के धागे की डबल परत, कठोर वातावरण जैसे कि उच्च ऊंचाई वाले नमक झील क्षेत्र या 800 मीटर से अधिक की रेखा के साथ मिलती है
6. तीन परत म्यान, बाहरी जैकेट के रूप में पीई / एटी
विशेष विवरण
| केबल फाइबर गिनती | / | 2 ~ 30 | 32 ~ 60 | 62~72 | |||
| संरचना | / | 1+5 | 1+5 | 1+6 | |||
| फाइबर शैली | / | G.652D | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | मिमी | एफआरपी | ||||
| व्यास (औसत) | 1.5 | 1.5 | 2.1 | ||||
| ढीली ट्यूब | सामग्री | मिमी | पीबीटी | ||||
| व्यास (औसत) | 1.8 | 2.1 | 2.1 | ||||
| मोटाई (औसत) | 0.32 | 0.35 | 0.35 | ||||
| अधिकतम फाइबर / ढीली ट्यूब | 6 | 12 | 12 | ||||
| ट्यूबों का रंग | पूर्ण रंग पहचान | ||||||
| फाइबर अतिरिक्त लंबाई | % | 0.7 ~ 0.8 | |||||
| पानी प्रतिरोध | सामग्री | / | केबल जेली | ||||
| आंतरिक सहथ | सामग्री | मिमी | एमडीपीई | ||||
| भीतर का आवरण | 0.9 मिमी | ||||||
| गैर-धातु घटकों को मजबूत करते हैं | सामग्री | / | अरामिड यार्न | ||||
| बाहरी पर्त | सामग्री | मिमी | एमडीपीई | ||||
| बाहरी पर्त | 1.8 मिमी | ||||||
| केबल व्यास (औसत) | मिमी | 10.9 | 11.5 | 12.1 | |||
| केबल वजन (अनुमानित) | किग्रा/किमी | 95 | 110 | 120 | |||
| केबल अनुभागीय क्षेत्र | मिमी2 | 93.31 | 103.87 | 114.99 | |||
| क्षीणन गुणांक (अधिकतम) | 1310 एनएम | डीबी/किमी | 0.35 | ||||
| 1550 एनएम | 0.21 | ||||||
| रेटेड तन्य शक्ति (आरटीएस) | के.एन. | 6 | |||||
| अधिकतम अनुमत तनाव (एमएटी) | के.एन. | 2.5 | |||||
| वार्षिक औसत परिचालन तनाव (ईडीएस) | के.एन. | 3.2 | |||||
| यंग मापांक | केएन/एमएम2 | 7.8 | |||||
| ताप विस्तार प्रसार गुणांक | 10-6/℃ | 9 | |||||
| क्रश प्रतिरोध | दीर्घकालिक | एन / 100 मिमी | 1100 | ||||
| लघु अवधि | 2200 | ||||||
| अनुमति तुला त्रिज्या | स्थिर | मिमी | ओडी का 15 | ||||
| गतिशील | ओडी का 20 | ||||||
| तापमान | बिछाते समय | ℃ | -20~+60 | ||||
| भंडारण और परिवहन | -40~+70 | ||||||
| चल रहा है | -40~+70 | ||||||
| आवेदन की गुंजाइश | 110kV के तहत वोल्टेज स्तर के लिए उपयुक्त, 25m / s से नीचे हवा की गति, 5 मिमी की आइसिंग | ||||||
| केबल के निशान |
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष (या ग्राहक के अनुरोध पर) |
||||||
टिप्पणी :यह डेटाशीट केवल एक संदर्भ हो सकती है, अनुबंध का पूरक नहीं।विवरण के लिए कृपया बिक्री से संपर्क करें।

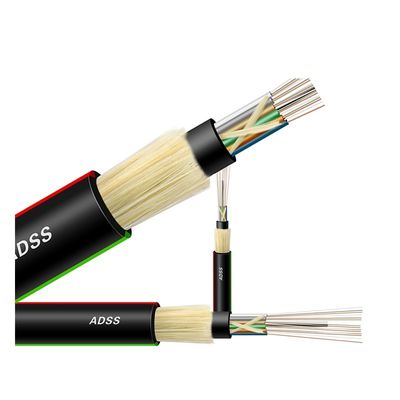

संरचना और उत्पाद चित्र
पैकिंग और शिपिंग
पीआई में निर्दिष्ट या आवश्यकता के अनुसार केबल की आपूर्ति लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील किया जाएगा।परीक्षण के लिए छोर आसानी से सुलभ होंगे।ड्रम के अंदर प्रत्येक फाइबर के लिए क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट संलग्न है।
