एडीएसएस आउटडोर ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग फाइबर ऑप्टिक केबल
ऑप्टिकल फाइबर केबल
विवरण
यह विनिर्देश ऑप्टिकल फाइबर केबलों की आपूर्ति के लिए संरचना, यांत्रिक, भौतिक और प्रदर्शन मानकों के लिए डिजाइन आवश्यकताओं को कवर करता है।इस दस्तावेज़ में वर्णित सुविधाओं का उद्देश्य ऑप्टिकल केबल के प्रदर्शन के बारे में जानकारी प्रदान करना है
संरचनात्मक विशेषताएं
गैर धातु के साथ ढीली ट्यूब
उच्च लचीलापन वाला अरामाइड यार्न
लम्बे समय तक 25 केवी/एम तक के विद्युत क्षेत्र में काम करने में सक्षम
फाइबर विनिर्देश
| आईटीयू-टी G.652D (B1.3) एकल मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल विशेषताएं | |||
| मोड फ़ील्ड व्यास (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| कट-ऑफ तरंग दैर्ध्य (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100 सर्किल्स, 1550nm पर | ≤0.1 | डीबी |
| कमजोरी असमानता | ≤0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤8 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/एनएम2.km) | |
| समूह अपवर्तन सूचकांक (सामान्य मूल्य) |
1310nm 1550nm |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण का व्यास | 125.0±10 | μm | |
| कोर/क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | |
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | μm | |
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | |
| कोटिंग नॉन-सर्कुलर | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0±15 | μm | |
| यांत्रिक विशेषता | |||
| कर्लिंग (रेडियस) | ≥4 | m | |
| प्रूफ तनाव | >0.69 | औसत | |
| कोटिंग स्ट्रिप बल |
औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एन)dमूल्य) | ≥20 | ||
गुण
यह प्रणाली 288 ऑप्टिक फाइबर तक को समायोजित कर सकती है।
हल्के डिजाइन से टावर पर कम भार होता है और यह 1500 मीटर तक फैला हो सकता है।
इसमें 90KN से अधिक का मजबूत एंटी-ट्रैक प्रदर्शन है।
गैर धातु संरचना अच्छी इन्सुलेशन और उत्कृष्ट बिजली प्रतिरोध प्रदान करती है।
अरामीड यार्न समान रूप से वितरित होते हैं और अच्छी उत्पादन प्रक्रियाएं होती हैं, जिसके परिणामस्वरूप उत्कृष्ट तनाव/तनाव प्रदर्शन होता है।
इसमें उत्कृष्ट गोली प्रतिरोधी प्रदर्शन है।
इसका उत्कृष्ट ट्रैकिंग प्रतिरोधी प्रदर्शन है।
इस प्रणाली को बिजली बंद किए बिना स्थापित किया जा सकता है, और केबल के सामान्य संचरण को बिजली लाइन के दोषों से प्रभावित नहीं किया जाएगा।

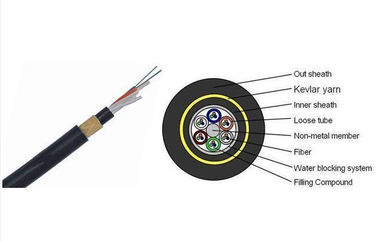

केबल डिजाइन
| पद | विवरण | ||
| मॉडल संख्या | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1. फाइबर गिनती | 12 | 24 | 48 |
| 2केबल व्यास | 11.6±0.3 मिमी | 12.4±0.3 मिमी | |
| 3केबल वजन | 117 किलो | 130 किलो | |
| 4केंद्रीय बल का सदस्य | |||
| - सामग्री | एफआरपी | ||
| 5. ढीली ट्यूब | |||
| - सामग्री | पीबीटी | ||
| लोस ट्यूब का संख्या | 2 | 4 | 4 |
| - प्रति ट्यूब फाइबर की संख्या | 6 | 6 | 12 |
| - भरने वाले यौगिक का प्रकार | जेली | ||
| 6भरनेवाला | |||
| - सामग्री | पीपी | ||
| - भरने का कोई नहीं | 4 | 2 | 2 |
| 7. ट्यूब की स्थापना | |||
| - ट्यूब लेआउट | 1+6 | ||
| -बंद प्रकार | SZ | ||
| 8.जल-अवरोधक प्रणाली | |||
| - सामग्री | भरने वाला यौगिक ((या जल अवरुद्ध करने वाला टेप) | ||
| 9. कोर रैप | |||
| - सामग्री | पॉलिएस्टर टेप | ||
| 10.कौशल सदस्य | |||
| - सामग्री | अरामाइड यार्न | ||
| 11. भीतर का घोंसला | |||
| - सामग्री | एमडीपीई | ||
| मोटाई | 0.8mm±0.2mm | ||
| 12.बाहरी आवरण | |||
| - सामग्री | एचडीपीई | ||
| मोटाई | 1.8mm±0.2mm | ||
| 13घूंघट पर चिह्न | |||
| -मार्किंग का प्रकार | लेजर प्रिंटिंग | ||
लागू फ़ील्ड निम्नलिखित हैं
लंबी दूरी की दूरसंचार सेवाएं, उच्च वोल्टेज वाले क्षेत्रों में लैन या दूरसंचार नेटवर्क तक पहुंच। उच्च गर्जन गतिविधि और उच्च विद्युत चुम्बकीय व्यवधान वाले क्षेत्रों में बिजली संचरण प्रणाली।
