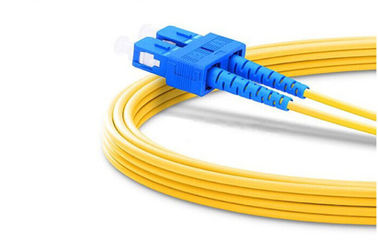

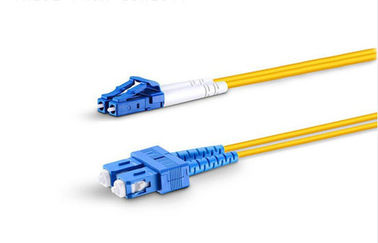

एलसी-एससी सिंगल-मोड फाइबर ऑप्टिक पैच कॉर्ड
हम पैच कॉर्ड की एक विस्तृत श्रृंखला प्रदान करते हैं, जो मांग वाले नेटवर्क अनुप्रयोगों के लिए डिज़ाइन और निर्मित होते हैं।
मल्टीमोड और सिंगलमोड से बना है। दोनों छोरों को उच्च प्रदर्शन हाइब्रिड या एकल मोड के साथ समाप्त किया जाता है
एक एससी, एसटी, एफसी, एलसी, एमयू, एमटीआरजे, ई2000, डीआईएन कनेक्टर से युक्त एक प्रकार का कनेक्टर सिंप्लेक्स और डुप्लेक्स में।
मानकों का अनुपालन
.टेलकोर्डिया (पूर्व में बेलकोर) GR-326-CORE
एकल मोड ऑप्टिकल कनेक्टर और जंपर असेंबली.
.आईईसी 874-1 फाइबर ऑप्टिक कनेक्टर्स और केबलों के लिए सामान्य विनिर्देश
.ANSI/TIA-568-C.3, आईएसओ/आईईसी 11801 दूसरा संस्करण, CENELEC EN 50173, UL94V-0
.केबल की लौ प्रतिरोधी दरः OFNR या IEC60332-3 मानक
विशेषताएं
.100% ऑप्टिकल प्रदर्शन पर परीक्षण
(इंसेक्शन हानि ग्राहक द्वारा निर्दिष्ट लंबाई और वापसी हानि)
.मानक रंग पीला, नारंगी, एक्वा या बैंगनी है, अन्य रंग अनुरोध पर उपलब्ध हैं
.पीवीसी में उपलब्ध केबल बाहरी जैकेट, कम धुआं वाला शून्य हलोजन (एलएसजेडएच)
.पीसी, यूपीसी, एपीसी कनेक्टर प्रकार उपलब्ध
.एफसी, एसटी, एससी के लिए उच्च एकाग्रता 2.5 मिमी सिरेमिक फेरुल
और एलसी और एमयू के लिए 1.25 मिमी सिरेमिक ferrule
.G652D, G657A, OM1, OM2, OM3 और OM4 में उपलब्ध है
.स्थिति A/स्थिति B के चिह्न
.0.9 मिमी, 1.6 मिमी, 1.8 मिमी, 2.0 मिमी, 3.0 मिमी के आकार में उपलब्ध है
यांत्रिक, पर्यावरण और सामग्री डेटा
| मोड की सीमा | एकल या मल्टीमोड |
| केबल का प्रकार | सिम्पलेक्स या डुप्लेक्स ज़िप कॉर्ड |
| कनेक्टर शैली | SC, FC, ST, LC, MU, MTRJ, E2000, DIN |
| पोलिश या फेरुल इंटरफेस प्रकार | पीसी, यूपीसी, एपीसी |
| केबल व्यास | 0.9mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm |
| लम्बाई | मानक और कस्टम लंबाई |
| शक्ति सदस्य | अरामाइड यार्न |
| बाहरी जैकेट | पीवीसी या एलएसजेएच |
| केबल असेंबली की लंबाई (<15 मीटर सहिष्णुता) | -0/+100 मिमी |
| केबल असेंबली लंबाई (>15 मीटर सहिष्णुता) | -0/+10% |
| जैकेट का रंग (मल्टीमोडः OM1 और OM2) | नारंगी |
| जैकेट का रंग (मल्टीमोडः OM3) | जल |
| जैकेट का रंग (मल्टीमोड: OM4) | एक्वा या बैंगनी |
| जैकेट का रंग (एकल मोडः G652D & Gb57A) | पीला |
| स्थायित्व | 500 चक्र ((0.2 डीबी अधिकतम वृद्धि), 1000 मैट/डेमेट चक्र |
| ऑपरेटिंग टेम्प. | -20°C से +70°C/+85°C (बख्तरबंद) |
| भंडारण तापमान. | -40°C से +85°C तक |
| फेरुल एकाग्रता | < 1μm, अन्य फेरुल एकाग्रता < 1μm |
| आर्द्रता (FOTP-5) | 90-95% 40°C पर |
| युग्मन तंत्र की ताकत (FOTP-185) | 5 सेकंड के लिए 0° पर 33 N |
| केबल रिटेन्शन (FOTP-6) | 5 सेकंड के लिए 0° पर 50 एन. |
| मोड़ (FOTP-36) | 0° 5 मोड़ पर 15 एन, 10 चक्र |
| फ्लेक्स (FOTP-1) | 025 सेमी, +90° से -90°, 100 चक्रों पर 0.5 किलोग्राम |
| फाइबर का प्रकार | अधिकतम क्षीणन (dB/km) | मि.ओवरफिल लॉन्च बैंडविड्थ (Mhz.km) |
मिन.गीगाबिट ईथरनेट लिंक दूरी (m) |
||||||
| गीगाबिट | 10 गीगाबिट | ||||||||
| 850 एनएम | 1300nm | 1310nm | 1550nm | 850 एनएम | 1300nm | 850 एनएम | 1300nm | 850 एनएम | |
| OM1 62.5/125μm | ≤2.7 | ≤0.6 | - | - | ≥500 | ≥ 600 | 275 | 550 | - |
| OM2 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥500 | ≥500 | 750 | 600 | 150 |
| OM3 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥1500 | ≥500 | 1000 | 600 | 300 |
| OM4 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥3500 | ≥500 | 1100 | 600 | 550 |
| G652D 9/125μm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125μm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
| पद | एकल मोड | मल्टीमोड | ||||
| पीसी | यूपीसी | एपीसी | 62.5/125 | 50/125 | 50/125 10G | |
| सम्मिलित हानि/कनेक्टर (एकल फाइबर) | 0.2dB अधिकतम. (0.15dB टाइप) | 0.3dB अधिकतम. (0.25dB टाइप) | ||||
| रिटर्न हानि | ≥45 डीबी | ≥50 डीबी | ≥60 डीबी | एन.ए. | ||
| सम्मिलित हानि/MTRJ कनेक्टर | 0.5dB अधिकतम. (0.45dB टाइप) | 0.5dB अधिकतम. (0.45dB टाइप) | ||||
| खींचने की शक्ति | ≥98N | ≥98N | ||||
| ए.ए. | बीबी | सी | D | ई | F | जी | CL |
| कनेक्टर प्रकार |
कनेक्टर टी यप |
फाइबर का प्रकार | फाइबर की संख्या | बूट फिट के लिए केबल व्यास |
लम्बाई | जैकेट पदार्थ |
जैकेट रंग ((CL) |
| FP,एसपी, एसए,एलपी |
FP,एसपी, एसए,एलपी |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
एसएक्स=सरल डीएक्स=दोहरी 4F=4 कोर 6F=6 कोर 12F=12 कोर |
09=0.9 मिमी 16=1.6 मिमी 20=2.0 मिमी 30=3.0 मिमी |
0015=1.5M 0200=20M |
1=पीवीसी 2=LSZH 3=पीई |
जैसा कि उल्लेख किया गया है रंग कोड चार्ट |
| कोड | कनेक्टर | कोड | कनेक्टर | कोड | कनेक्टर | कोड | कनेक्टर | कोड | कनेक्टर | कोड | कनेक्टर |
| FP | एफसी/पीसी | एफए | एफसी/एपीसी | एलपी | एलसी/पीसी | एलए | एलसी/एपीसी | एमयू | एमयू | डीएन | डीआईएन |
| एसपी | एससी/पीसी | एसए | एससी/एपीसी | टीपी | एसटी/पीसी | टीए | एसटी/एपीसी | एमटी | एमटीआरजे | ई2 | ई2000 |
रंग कोड
| भाग संख्या | विवरण |
| पीसी-एसपी-LA-G652Dएसएक्स3000302य | SC/PC-LC/APC फाइबर ऑप्टिक पैच कॉर्ड, एकल मोड G652D, सिम्पलेक्स, 3.0 मिमी, LSZH, पीला, 3M. |
