ऑप्टिकल फाइबर पैच कॉर्ड
1. विवरण
ऑप्टिकल फाइबर पैच कॉर्ड (जंपर) ऑप्टिकल फाइबर की एक लंबाई है जिसमें दो छोर बीम पथ को जोड़ने के लिए कनेक्टर जोड़ते हैं। पिगटेल फाइबर की एक लंबाई है जो केवल एक छोर पर स्थायी रूप से जुड़ा हुआ कनेक्टर है।विभिन्न प्रकार के कनेक्टरों (जैसे एफसी) के साथ इकट्ठे बीडी पैच कॉर्डपीसी, यूपीसी और एपीसी तीन प्रकार के पॉलिश फाइबर हैं।हम उत्पादन के लिए उन्नत तकनीक और उपकरण का उपयोग करते हैं ताकि बड़े पैमाने पर उत्पादन की उच्च गुणवत्ता सुनिश्चित हो सके.
2.विशेषताएं
a. कम सम्मिलन हानि
उच्च लाभ हानि
c. अच्छी दोहराव क्षमता
घ. अच्छी विनिमेयता
उच्च तापमान स्थिरता
3.आवेदन
ऑप्टिकल फाइबर कम्युनिकेशन सिस्टम
ऑप्टिक फाइबर डेटा संचार
ऑप्टिक फाइबर डेटा संचार
ऑप्टिक फाइबर एक्सेस नेटवर्क
लैन ऑप्टिक फाइबर सेंसर
4.पैरामीटर
| मोड | एकल मोड | मल्टी-मोड | |
| पोलिश | यूपीसी | एपीसी | पीसी |
| सम्मिलन हानि | ≤0.2dB | ≤0.3dB | ≤0.2dB |
| रिटर्न हानि | ≥55dB | ≥65dB | ≥35dB |
| विनिमेयता | ≤0.2dB | ||
| नमक स्प्रे | ≤0.1dB | ||
| पुनरावृत्ति | ≤0.1dB (1000 बार) | ||
| कंपन | ≤0.2dB (550Hz 1.5mm) | ||
| तापमान | ≤0.2dB (-40+85 100 घंटे तक) | ||
| आर्द्रता | ≤0.2dB (+25+65 93 आर.एच.100 घंटे) | ||
| शीर्ष ऑफसेट | 0μm ~ 50μm | ||
| वक्रता का त्रिज्या | 7 मिमी ~ 25 मिमी | ||
| मानकों के अनुरूप | ROHS,IEC और GR-326 | ||
| फाइबर का प्रकार | एकल मोड:9/125-G652D 9/125-जी657 |
| मल्टी-मोड: 50/125-OM2 62.5/125-OM1 50/125-OM3 |
|
| फाइबर | कॉर्निंग, चाइना फाइबर, अन्य |
| कनेक्टर | SC,FC,LC,ST,MU,DIN,MTRJ,E2000,MPO,SMA,D4 और अन्य |
| चमकाना | पीसी,यूपीसी,एपीसी,एमटीआरजे पुरुष कनेक्टर,एमटीआरजे महिला कनेक्टर |
| तार का प्रकार | सिम्पलेक्स, डुप्लेक्स |
| केबल का व्यास | 0.9mm,2.0 मिमी,1.8mm 3.0mm |
| केबल जैकेट | पीवीसी,एलएसजेएच,ओएफएनआर,ओएफएनपी |
| लम्बाई ((M) | 0.5m, 1m, 3m, 5m, 10m, 20m, 200m या अन्य |

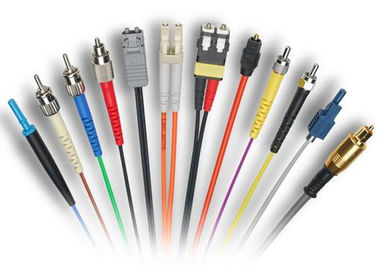

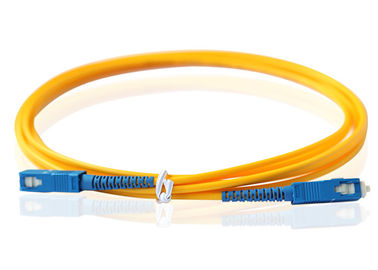

5रूप
